艾默生NetSure531 A41嵌入式电源机框【本公司库存各种通信电源，诚信邀请长期合作伙伴】艾默生NetSure531 A

【全新原包装】艾默生NetSure531 A41，艾默生NetSure531 A41-S2嵌入式电源系统，NetSure531 A41嵌入式电源

艾默生netsure531a41-s2简介

　　艾默生netsure531a41-s2嵌入式电源系统是艾默生网络能源基于一代高频开关整流模块设计而成的小型化、高功率密度、高可靠性的嵌入式高频开关电源系统，艾默生netsure531a41-s2嵌入式电源系统采用19”结构设计，可选普通/高效整流模块，支持节能休眠技术和高效-普通模块混插功能，可广泛应用于现在移动通信网络，满足lte、fttx等高效、绿色环保的网络建设需求。
艾默生netsure531a41-s2嵌入式电源系统特点

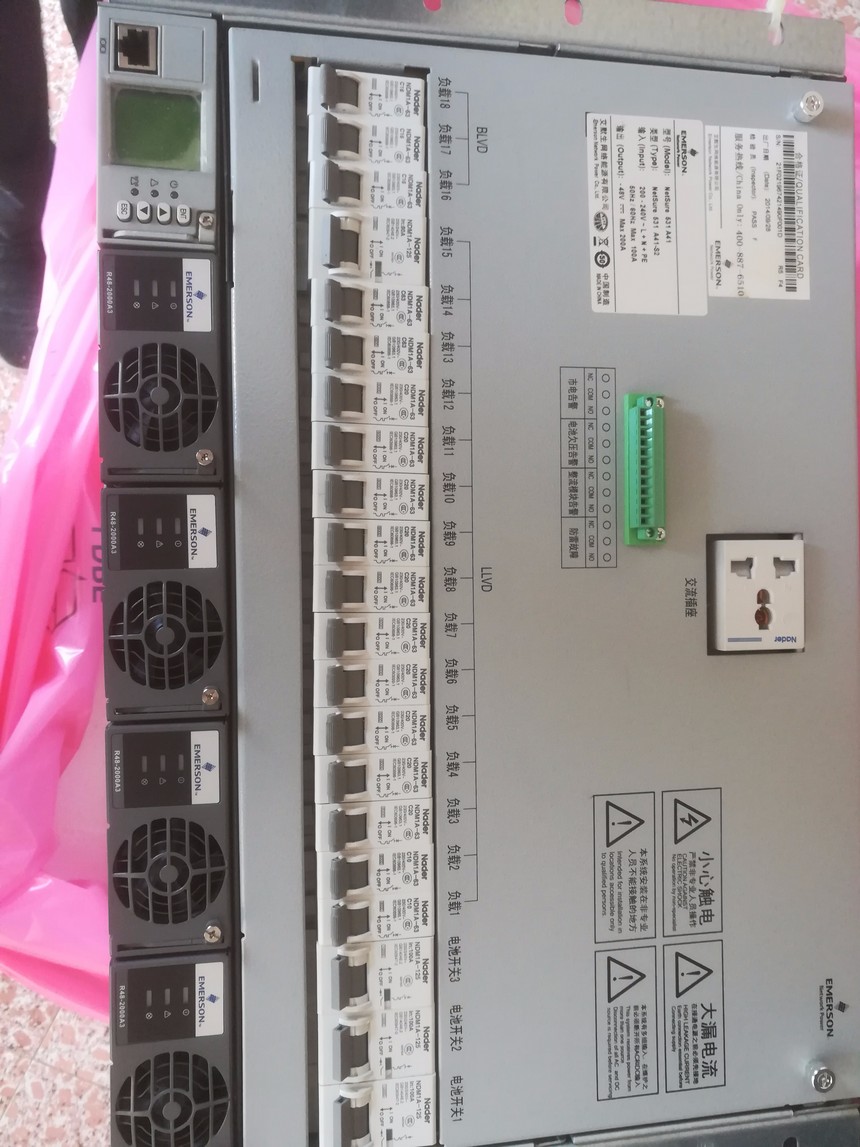

　　l 体积小，嵌入式安装，3u插框支持上出线和侧面出线，2u插框全正面接线
　　l 采用艾默生第3代整流模块，系统功率密度更大，效率更高
　　l 系统支持节能休眠技术和高效-普通模块混插功能，更加节能环保
　　l 输入电压范围宽（85~300vac），电网适应能力强
　　l 整流模块工作温度：-40 ~ 80℃，环境适应能力强
　　l 无损伤热插拔，支持在线维护，方便快捷
　　l 完善的蓄电池管理功能，有效延长蓄电池的使用寿命
　　l 提供rs232、网口、usb、干接点等多种通信接口，组网灵活，可实现远程监控
　　艾默生netsure531a41-s2嵌入式电源应用范围
　　l lte室内覆盖供电
　　l fttx宽带综合接入供电
　　l 通信基站小容量供电需求
　　艾默生netsure531a41-s2嵌入式电源系统配置
　　系统容量：90a
　　监控模块：m221s/m222s
　　整流模块：3×r48-2000a3或r48-2000e3
　　交流配电 输入：1×40a/2p（液压空开）
　　电池接入：2×50a/1p（液压空开）
　　直流配电 6路：1 x 40a/1p、2 x 30a/1p，3 x 20a/1p（液压空开）
　　防雷（选配）：系统交流侧配置c级防雷（20ka）,直流侧d级防雷（10ka）
　　干接点：m221s或m222s：4路告警输出，***多可配8路告警输出（选配）
　　选配件：顶盖、温度传感器、电池架、干接点输出扩展板，二次下电

艾默生netsure531a41-s2参数

　　UPS是将蓄电池（多为铅酸免维护蓄电池）与主机相连接，通过主机逆变器等模块电路将直流电转换成市电的系统设备。主要用于给单台计算机、计算机网络系统或其它电力电子设备如电磁阀、压力变送器等提供稳定、不间断的电力供应。它的作用是在外界中断供电的情况下，及时给计算机等设备供电，以免影响通信的中断、重要数据的丢失和硬件的损坏。然而在使用UPS电源作为保护其他对象的同时，其UPS电源本身往往也会发生一些故障，如果UPS电源发生了故障，就无法为负载提供保护功能。
　　在这篇文章里为大家介绍UPS电源常见故障现象的分析处理：
　　常出现的问题一
　　有市电时UPS电源输出正常，而无市电时蜂鸣器长鸣，无输出。
　　故障分析:从现象判断为蓄电池和逆变器部分故障，可按以下程序检查:
　　1、检查蓄电池电压，看蓄电池是否充电不足，若蓄电池充电不足，则要检查是蓄电池本身的故障还是充电电路故障。
　　2、若蓄电池工作电压正常，检查逆变器驱动电路工作是否正常，若驱动电路输出正常，说明逆变器损坏。
　　3、若逆变器驱动电路工作不正常，则检查波形产生电路有无PWM控制信号输出，若有控制信号输出，说明故障在逆变器驱动电路。
　　4、若波形产生电路无PWM控制信号输出，则检查其输出是否因保护电路工作而封锁，若有则查明保护原因;
　　5、若保护电路没有工作且工作电压正常，而波形产生电路无PWM波形输出则说明波形产生电路损坏。
　　以上的排故顺序也可倒过来进行，有时能更快发现故障。
　　常出现的问题二
　　逆变器功率级一对功放晶体管损坏，更换同型号晶体管后，运行一段时间又烧坏的原因是电流过大，而引起电流过大的原因有:
　　1、过流保护失效。当逆变器输出发生过电流时，过流保护电路不起作用;
　　2、脉宽调制(PWM)组件故障，输出的两路互补波形不对称，一个导通时间长，而另一个导通时间短，使两臂工作不平衡，甚至两臂同时导通，造成两管损坏;
　　3、功率管参数相差较大，此时即使输入对称波形，输出也会不对称，该波形经输出变压器，造成偏磁，即磁通不平衡，积累下去导致变压器饱和而电流骤增，烧坏功率管，而一只烧坏，另一只也随之烧坏。
　　常出现的问题三
　　蓄电池电压偏低，但开机充电十多小时，蓄电池电压仍充不上去。
　　故障分析:从现象判断为蓄电池或充电电路故障，可按以下步骤检查:
　　1、检查充电电路输入输出电压是否正常;
　　2、若充电电路输入正常，输出不正常，断开蓄电池再测，若仍不正常则为充电电路故障;
　　3、若断开蓄电池后充电电路输入、输出均正常，则说明蓄电池已因长期未充电、过放或已到寿命期等原因而损坏。

常出现的问题四
　　UPS电源开机后，面板上无任何显示，UPS电源不工作。
　　故障分析:从故障现象判断，其故障在市电输入、蓄电池及市电检测部分及蓄电池电压检测回路:
　　1、检查市电输入保险丝是否烧毁;
　　2、若市电输入保险丝完好，检查蓄电池保险是否烧毁，因为某些UPS当自检不到蓄电池电压时，会将UPS的所有输出及显示关闭;
　　3、若蓄电池保险完好，检查市电检测电路工作是否正常，若市电检测电路工作不正常，并且UPS不具备无市电启动功能时，UPS同样会关闭所有输出及显示。
　　4、若市检测电路工作正常，再检查蓄电池电压检测电路是否正常。
　　以上是给大家介绍的的UPS常见问题及维修技巧。但为了保险起见，在遇到UPS故障时，还是要找专业的维修人员进行测试维修，以免发生意外。　　以上便是艾默生netsure531a41-s2嵌入式电源八大产品特点。

艾默生NetSure531 A41，艾默生NetSure531 A41-S2嵌入式电源系统，NetSure531 A41嵌入式电源

艾默生netsure531a41-s2产品介绍

　　艾默生netsure531a41-s2嵌入式电源系统是艾默生网络能源基于一代高频开关整流模块设计而成的小型化、高功率密度、高可靠性的嵌入式高频开关电源系统，艾默生netsure531a41-s2嵌入式电源系统采用19”结构设计，可选普通/高效整流模块，支持节能休眠技术和高效-普通模块混插功能，可广泛应用于现在移动通信网络，满足lte、fttx等高效、绿色环保的网络建设需求。

艾默生netsure531a41-s2嵌入式电源系统特点

l 体积小，嵌入式安装，3u插框支持上出线和侧面出线，2u插框全正面接线

l 采用艾默生第3代整流模块，系统功率密度更大，效率更高

l 系统支持节能休眠技术和高效-普通模块混插功能，更加节能环保

l 输入电压范围宽（85~300vac），电网适应能力强

l 整流模块工作温度：-40 ~ 80℃，环境适应能力强

l 无损伤热插拔，支持在线维护，方便快捷

l 完善的蓄电池管理功能，有效延长蓄电池的使用寿命

l 提供rs232、网口、usb、干接点等多种通信接口，组网灵活，可实现远程监控

艾默生netsure531a41-s2嵌入式电源应用范围

l lte室内覆盖供电

l fttx宽带综合接入供电

l 通信基站小容量供电需求

艾默生netsure531a41-s2嵌入式电源系统配置

　　系统容量：90a

　　监控模块：m221s/m222s

　　整流模块：3×r48-2000a3或r48-2000e3

　　交流配电 输入：1×40a/2p（液压空开）

　　电池接入：2×50a/1p（液压空开）

　　直流配电 6路：1 x 40a/1p、2 x 30a/1p，3 x 20a/1p（液压空开）

　　防雷（选配）：系统交流侧配置c级防雷（20ka）,直流侧d级防雷（10ka）

　　干接点：m221s或m222s：4路告警输出，***多可配8路告警输出（选配）

　　选配件：顶盖、温度传感器、电池架、干接点输出扩展板，二次下电

　　整流模块

　　普通模块：r48-2000a3  高效模块：r48-2000e3

　　电气参数

　　输入电压范围：85vac～300vac  输入电流：12a

　　功率因数：0.99  效率：普通>94%，高效>96%

　　输出电压范围：-42vdc～-58vdc     输出电流范围：0~42a

　　标称电压：-48vdc  额定电压：-53.5vdc

　　工作温度：-40 ~ 80℃，-40 ~ 65℃满载输出 监控模块

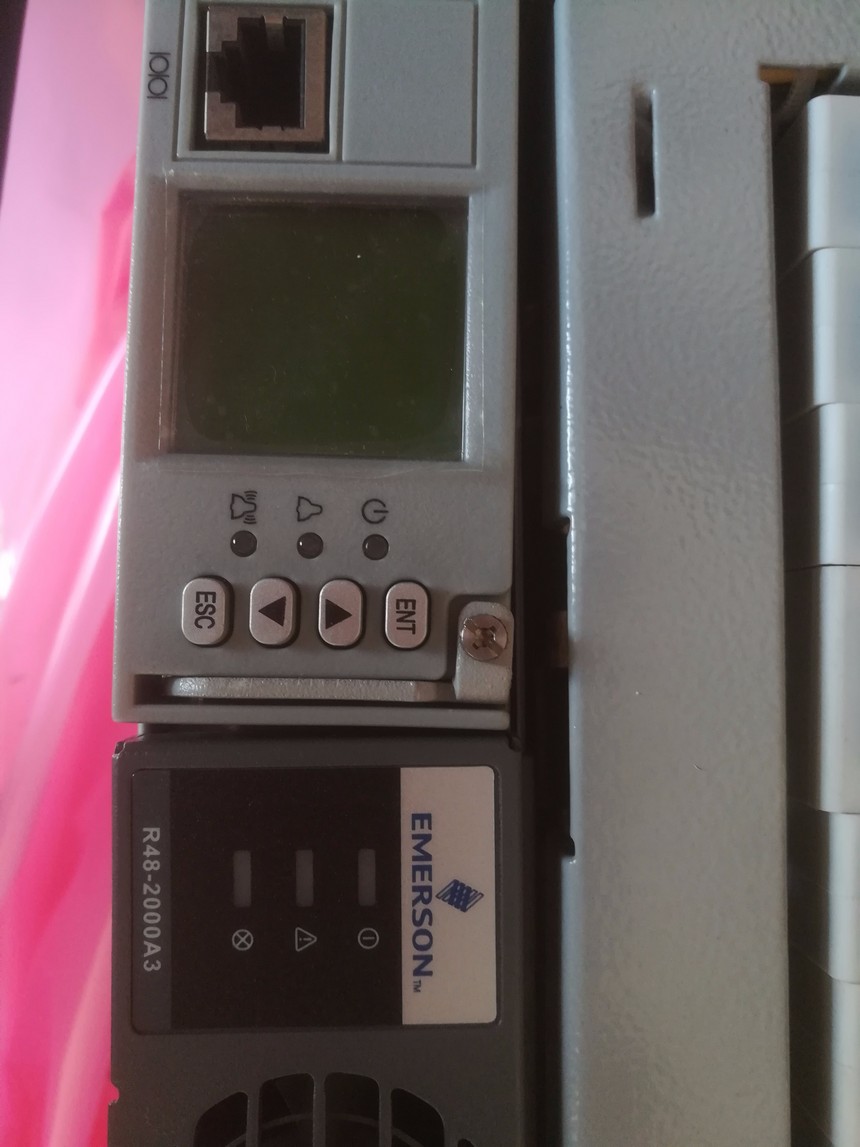

l m221s：lcd液晶显示，带网口，rs232

l m222s：lcd液晶显示，无网口，rs232

　　告警功能：

l 监控单元能对系统故障进行声光报警，同时能上报到后台主机

l 历史告警记录可存储200条，并具有按键操作记录功能

l 3路开关量输入；4路开关量告警输出，可扩展至8路开关量告警输出

l 告警的声音、时间可控 电池管理功能：

l 自动均浮充，智能充电限流管理，电池保护 l 放电测试，10组电池测试记录

l 三种充电方式：定时、快速、恒流 控制功能：

l 整流模块开关机，整流模块限流、均流、调压

l 电池组均充/浮充/测试转换，电池保护

　　艾默生netsure531a41-s2嵌入式电源四遥功能：

l 遥信、遥控、遥测、遥调 节能功能(选配)：

l 模块自动休眠功能 l 高效-普通模块混插功能

　　艾默生netsure531a41-s2嵌入式电源机械参数

　　结构：19英寸宽，6u高 尺寸(mm)：483(宽)×310(深)×88(高)

　　重量(kg)：≤13kg(包括整流模块和监控模块)

　　以上便是艾默生netsure531a41-s2嵌入式电源八大产品特点。
