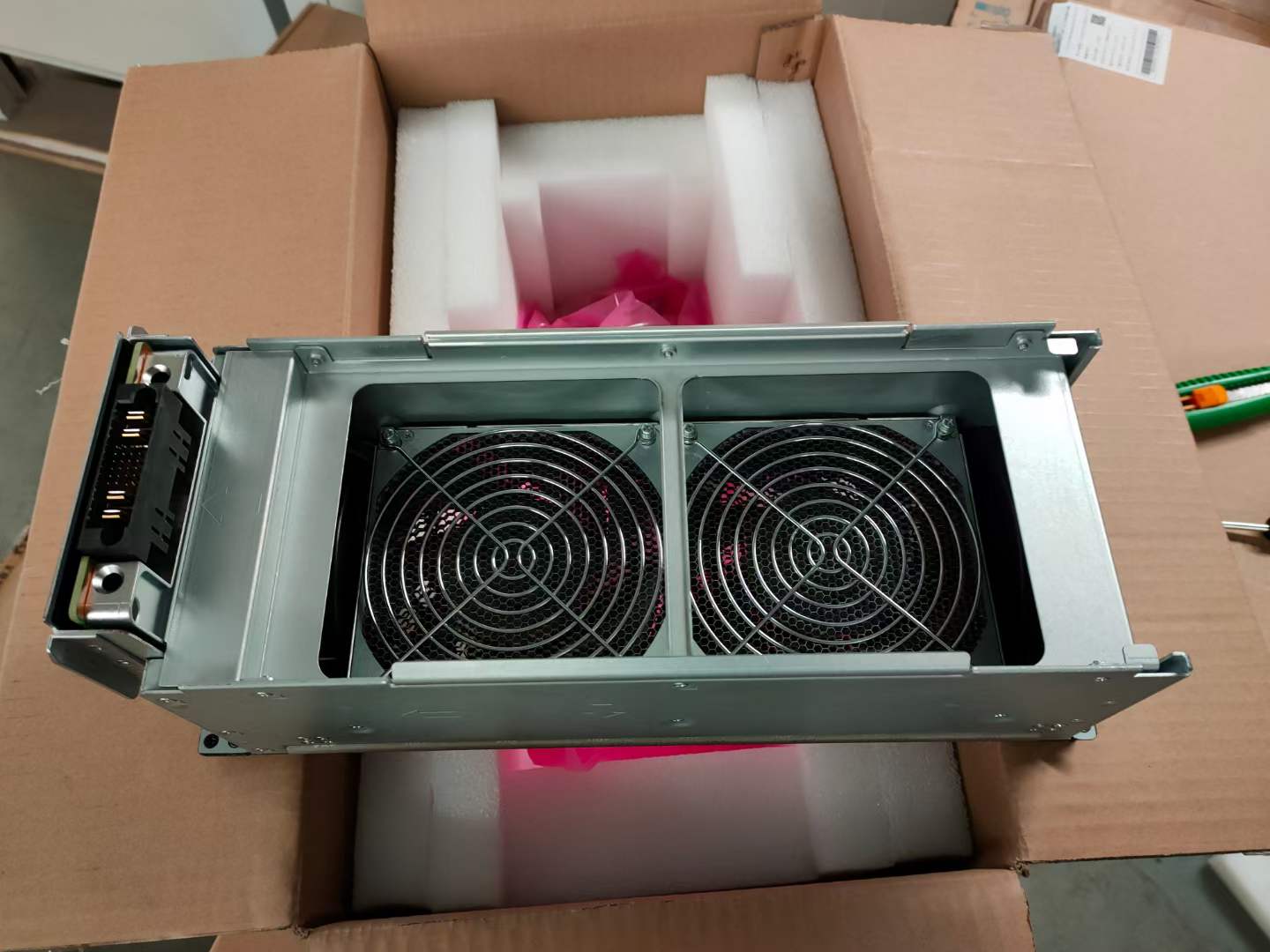

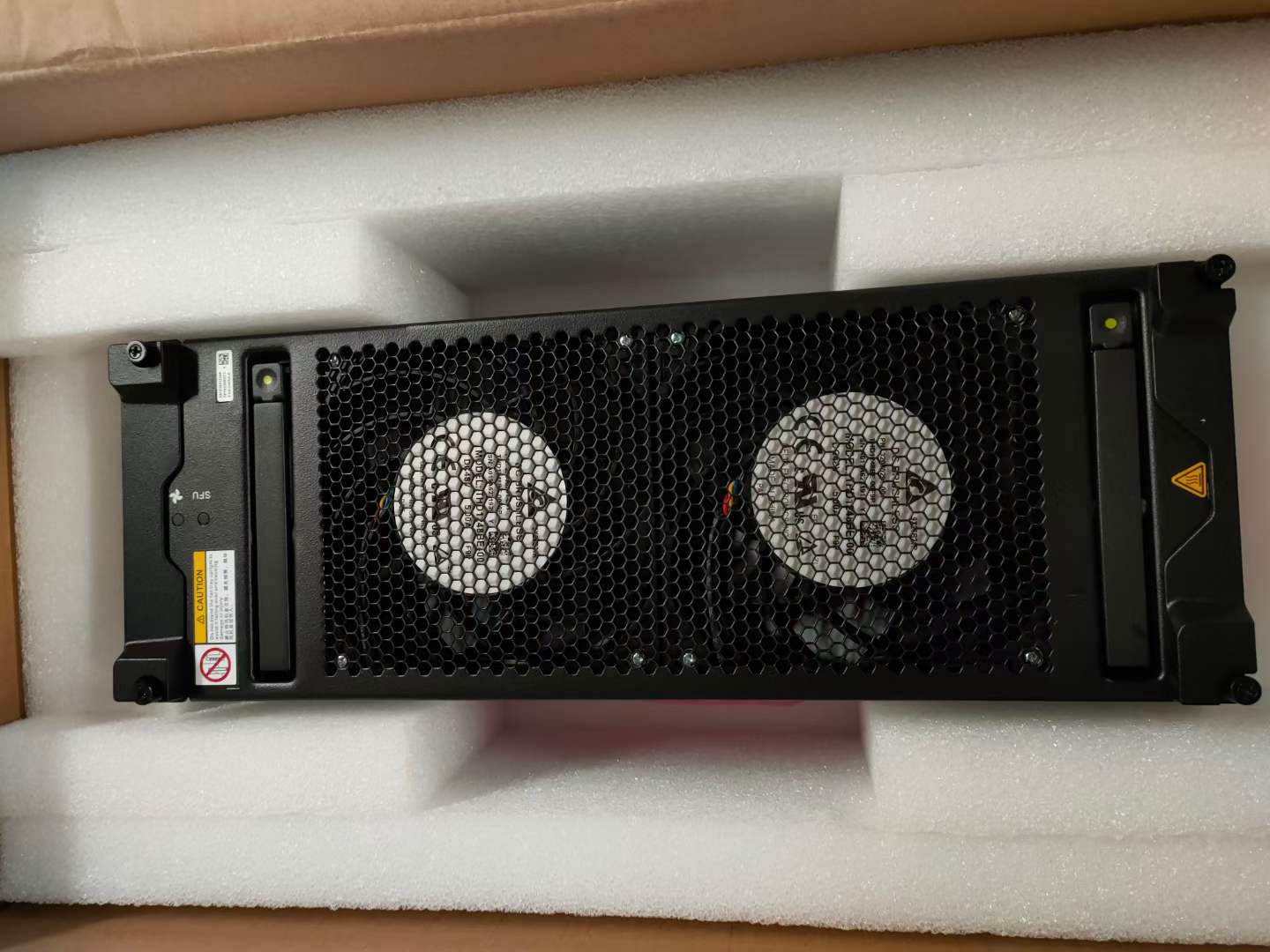

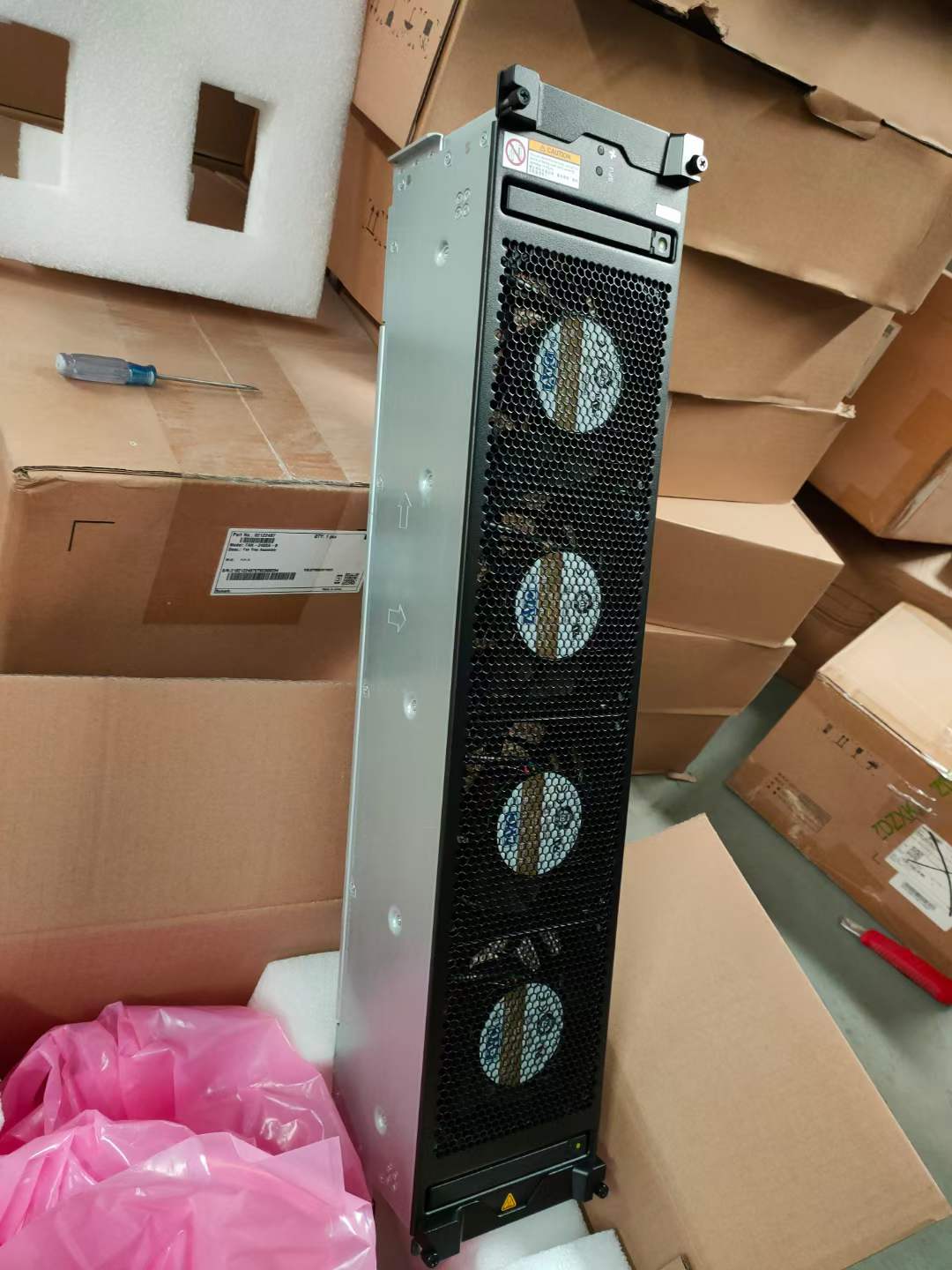

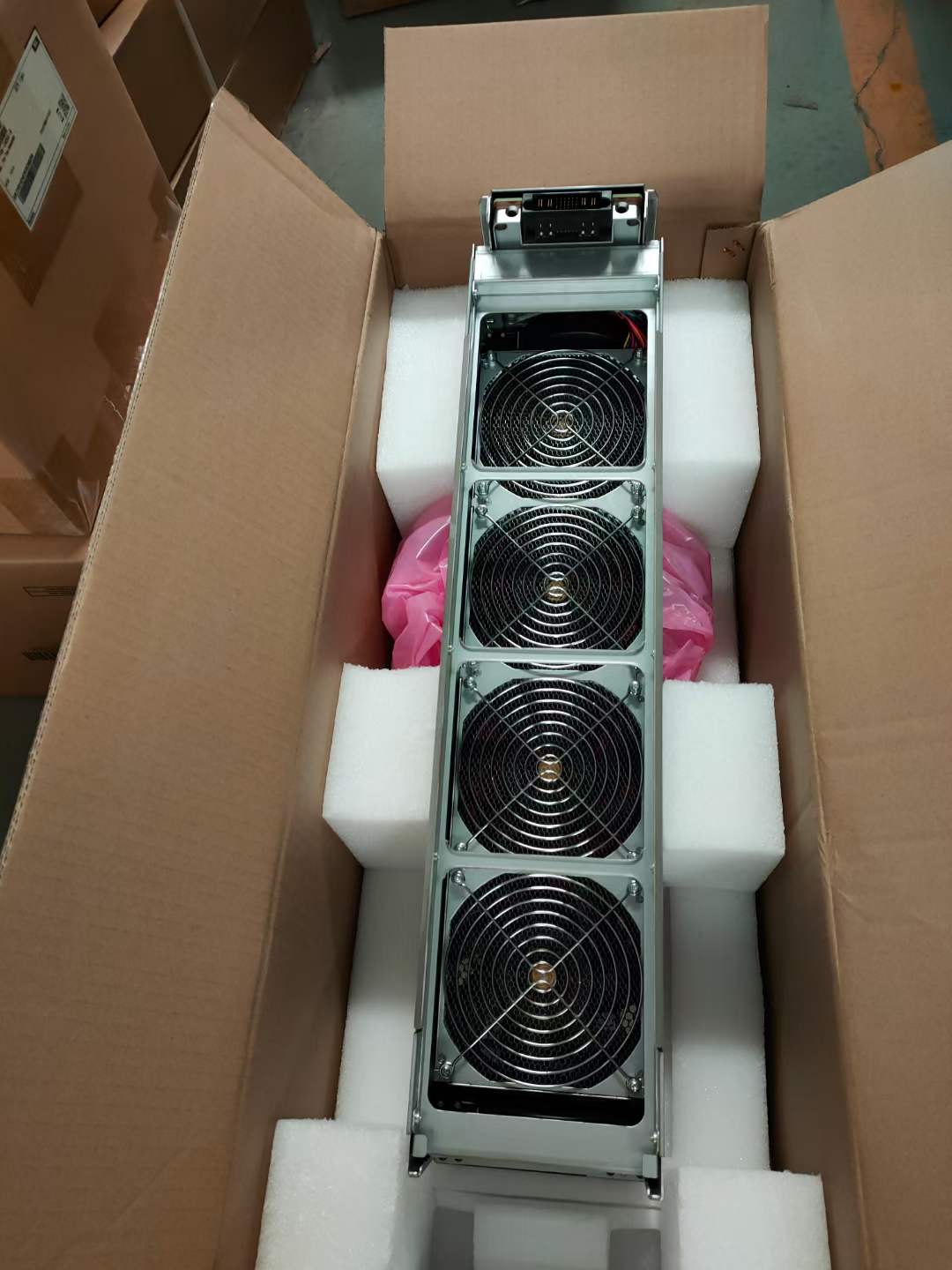

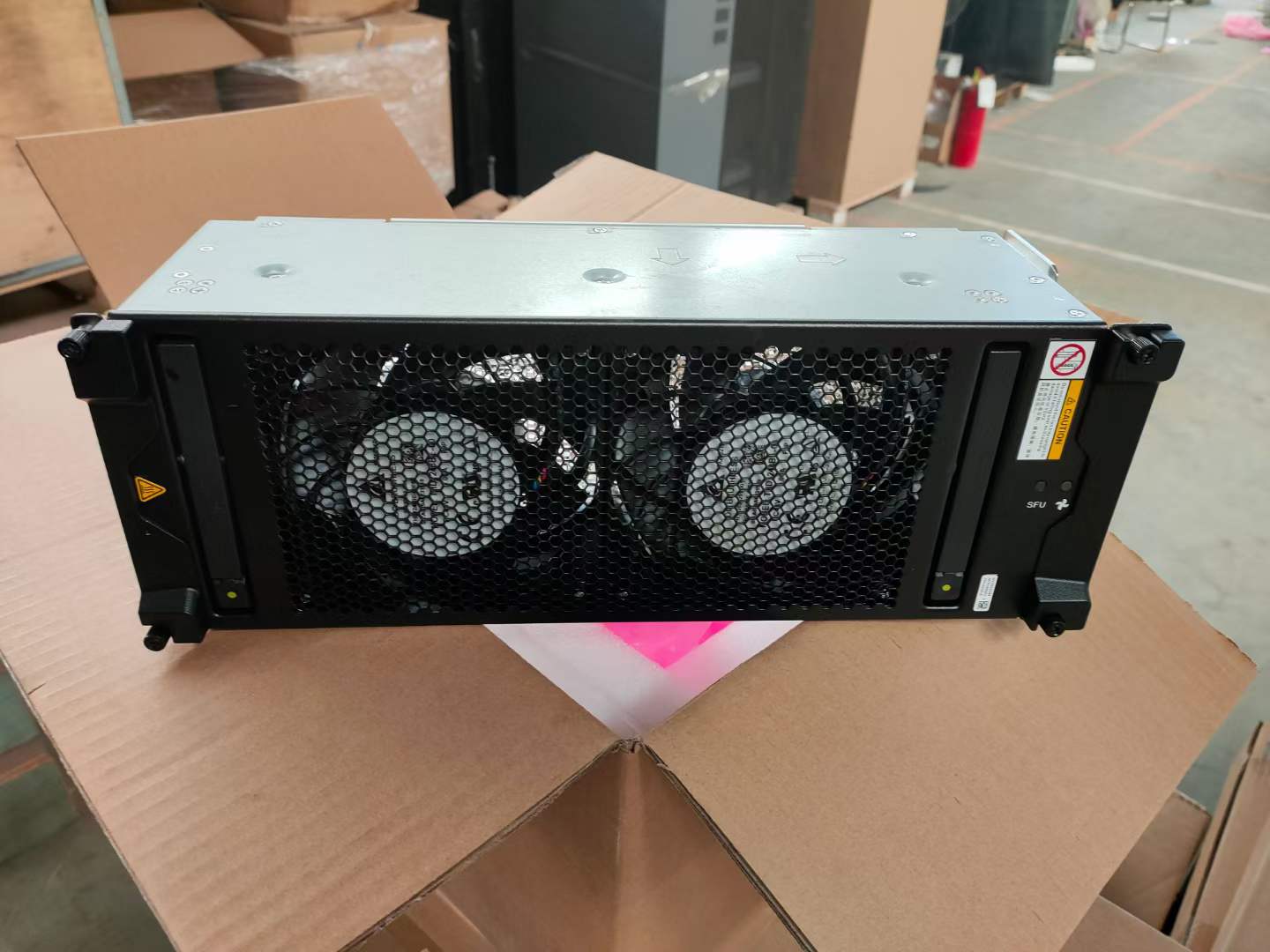

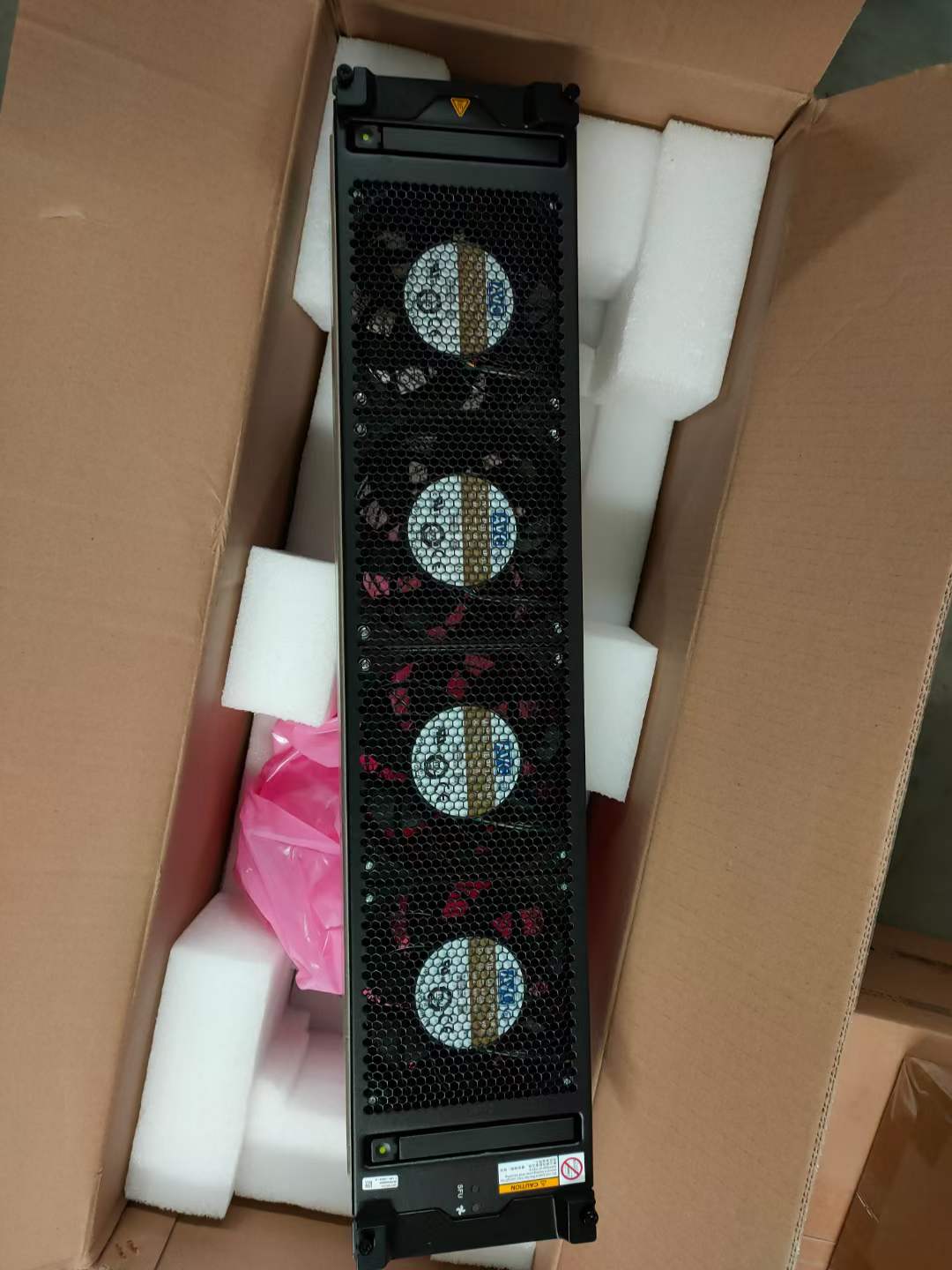

华为FAN-240SA-B（FAN-240SA-B风扇模块）FAN-480SA-B风机盒
机柜,华为,华为交换机,交换机,IPS12008 FAN-240SA-B
产品说明
华为CE16800系列交换机风扇 FAN-240SA-B 机柜,华为,华为交换机,交换机,IPS12008 机柜,华为,华为交换机,交换机,IPS12008 v 机柜,华为,华为交换机,交换机,IPS12008 机柜,华为,华为交换机,交换机,IPS12008 IPS12004按钮说明 技术指标表3-7 IPS12004技术指标 | 项目 | 描述 |
|---|
| 安装机柜标准 | 可安装在19英寸标准机柜，支持深度不小于1000mm深的机柜，推荐使用1200mm深的机柜。 默认安装华为2200mm×600mm×1200mm的A612机柜，机柜编码为：02116249（GXRACK-A612A）。 可选华为2200mm×600mm×1000mm高的A610机柜，自带前门为凸门，机柜编码为：02116078（CR8B0A610E60）。 推荐使用华为机柜，如使用第三方机柜，机柜前门必须带防尘网，后门必须无防尘网（如有，请拆除）。
| | 尺寸（宽 x 深 x 高，不含包材） [mm] | 442mm x 874mm x 438mm | | 尺寸（宽 x 深 x 高，含包材） [mm] | 770mm x 1150mm x 730mm | | 机箱高度 [U] | 9.8U | | 重量（不含包材） [kg] | IPS12004-AC-B00（02353NWY）：76kg IPS12004-AC-B02（02354BUT）：77.8kg IPS12004-AC-B04（02354TFM）：77.8kg IPS12004-DC-B00（02353NXA）：81kg IPS12004-DC-B02（02354BUU）：82.8kg IPS12004-DC-B04（02354TFU）：82.8kg
| | 重量（满配，含包材） [kg] | IPS12004-AC-B00（02353NWY）：149.8kg IPS12004-AC-B02（02354BUT）：149.8kg IPS12004-AC-B04（02354TFM）：149.8kg IPS12004-DC-B00（02353NXA）：153.6kg IPS12004-DC-B02（02354BUU）：153.6kg IPS12004-DC-B04（02354TFU）：153.6kg
| | 重量（满配，不含包材） [kg] | IPS12004-AC-B00（02353NWY）：140.9kg IPS12004-AC-B02（02354BUT）：140.9kg IPS12004-AC-B04（02354TFM）：140.9kg IPS12004-DC-B00（02353NXA）：144.7kg IPS12004-DC-B02（02354BUU）：144.7kg IPS12004-DC-B04（02354TFU）：144.7kg
| | 功耗 [W] | IPS12004-AC-B00（02353NWY）：3660W IPS12004-AC-B02（02354BUT）：4758W IPS12004-AC-B04（02354TFM）：4696W IPS12004-DC-B00（02353NXA）：3660W IPS12004-DC-B02（02354BUU）：4758W IPS12004-DC-B04（02354TFU）：4696W
| | 散热值 [BTU/hour] | IPS12004-AC-B00（02353NWY）：12488BTU/hour IPS12004-AC-B02（02354BUT）：16224BTU/hour IPS12004-AC-B04（02354TFM）：16013BTU/hour IPS12004-DC-B00（02353NXA）：12488BTU/hour IPS12004-DC-B02（02354BUU）：16224BTU/hour IPS12004-DC-B04（02354TFU）：16013BTU/hour
| | MTBF [years] | 34.93years | | MTTR [hours] | 1hours | | 可用度 | 0.9999971695 | | 供电制式 | IPS12004-AC-B00（02353NWY）： IPS12004-AC-B02（02354BUT）： IPS12004-AC-B04（02354TFM）： IPS12004-DC-B00（02353NXA）：DC内置 IPS12004-DC-B02（02354BUU）：DC内置 IPS12004-DC-B04（02354TFU）：DC内置
| | 额定输入电压 [V] | IPS12004-AC-B00（02353NWY）： 交流（AC）：220V；50Hz/60Hz 高压直流（HVDC）：240V/380V
IPS12004-AC-B02（02354BUT）： 交流（AC）：220V；50Hz/60Hz 高压直流（HVDC）：240V/380V
IPS12004-AC-B04（02354TFM）： 交流（AC）：220V；50Hz/60Hz 高压直流（HVDC）：240V/380V
IPS12004-DC-B00（02353NXA）：-48V/-60V IPS12004-DC-B02（02354BUU）：-48V/-60V IPS12004-DC-B04（02354TFU）：-48V/-60V
| | 输入电压范围 [V] | IPS12004-AC-B00（02353NWY）： IPS12004-AC-B02（02354BUT）： IPS12004-AC-B04（02354TFM）： IPS12004-DC-B00（02353NXA）：-40V～-72V IPS12004-DC-B02（02354BUU）：-40V～-72V IPS12004-DC-B04（02354TFU）：-40V～-72V
| | 输入电流 [A] | IPS12004-AC-B00（02353NWY）： IPS12004-AC-B02（02354BUT）： IPS12004-AC-B04（02354TFM）： IPS12004-DC-B00（02353NXA）：58.5A/电源模块 @ -40V IPS12004-DC-B02（02354BUU）：58.5A/电源模块 @ -40V IPS12004-DC-B04（02354TFU）：58.5A/电源模块 @ -40V
| | 风扇类型 | 可插拔风扇 | | 风扇模块数量 | 3 | | 总槽位数 | 15 | | 主控板槽位数 | 2 | | 业务板槽位数 | 4 | | 长期工作环境温度 [°C] | 0°C～40°C | | 存储温度 [°C] | -40°C～70°C | | 长期工作环境相对湿度 [RH] | 5%RH～85%RH，非凝露 | | 存储相对湿度 [RH] | 5%RH～85%RH，非凝露 | | 长期工作海拔高度 [m] | ≤5000m | | 存储海拔高度 [m] | ≤5000m |

IPS12008基本信息 | 描述 | 部件编码 | 型号 | 起始支持版本 | 备注 |
|---|
| IPS12008交流基本配置(含交流机箱,2*MPU,4*SFUA,2*交流电源,满配风扇) | 02353NXB | IPS12008-AC-B00 | V600R020C00 | - | | IPS12008交流基本配置(含交流机箱,2*MPUB,4*SFUA,2*交流电源,满配风扇) | 02354BVG | IPS12008-AC-B02 | V600R021C00 | - | | IPS12008交流基本配置(含交流机箱,2*MPUB,4*SFUA,2*交流电源,满配风扇) | 02354BVG-001 | IPS12008-AC-B02 | V600R021C00SPC200 | 如果是在V600R021C00SPC200版本上使用，需加载V600R021SPH020或其以后的补丁。 如果是在V600R021C10SPC100版本上使用，需加载V600R021SPH020或其以后的补丁。 例外不支持版本：V600R021C10SPC600。
| | IPS12008交流基本配置(含交流机箱,2*MPUD,4*SFUA,2*交流电源,满配风扇) | 02354TXA | IPS12008-AC-B04 | V600R022C00 | - | | IPS12008交流基本配置(含交流机箱,2*MPUD,4*SFUA,2*交流电源,满配风扇) | 02355GBJ | IPS12008-AC-B04 | V600R022C10 | - | | IPS12008直流基本配置(含直流机箱,2*MPU,4*SFUA,2*直流电源,满配风扇) | 02353NXC | IPS12008-DC-B00 | V600R020C00 | - | | IPS12008直流基本配置(含直流机箱,2*MPUB,4*SFUA,2*直流电源,满配风扇) | 02354BVN | IPS12008-DC-B02 | V600R021C00 | - | | IPS12008直流基本配置(含直流机箱,2*MPUB,4*SFUA,2*直流电源,满配风扇) | 02354BVN-001 | IPS12008-DC-B02 | V600R021C00SPC200 | 如果是在V600R021C00SPC200版本上使用，需加载V600R021SPH020或其以后的补丁。 如果是在V600R021C10SPC100版本上使用，需加载V600R021SPH020或其以后的补丁。 例外不支持版本：V600R021C10SPC600。
| | IPS12008直流基本配置(含直流机箱,2*MPUD,4*SFUA,2*直流电源,满配风扇) | 02354TXB | IPS12008-DC-B04 | V600R022C00 | - | | IPS12008直流基本配置(含直流机箱,2*MPUD,4*SFUA,2*直流电源,满配风扇) | 02355GEC | IPS12008-DC-B04 | V600R022C10 | - |
|
|
