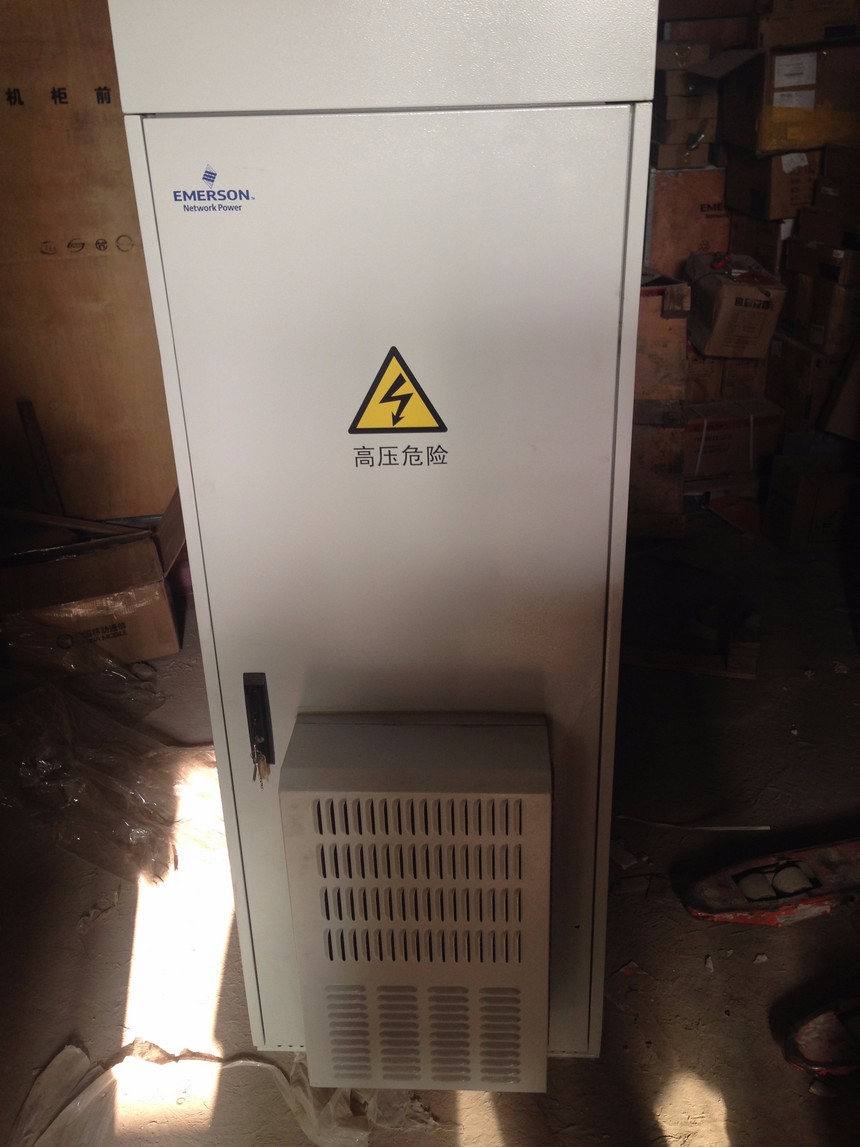

艾默生EPC48200-2900-HA4室外一体化高频开关电源机柜【现货出售】艾默生EPC48200-2900室外高频开关电源系统

【全新原包】艾默生EPC48200-2900-HA4，艾默生EPC48200-2900室外高频开关电源系统

产品特点：

1、集成动力平台及主设备的一体化解决方案

2、IP55防护等级，隔离户外恶劣环境因素影响

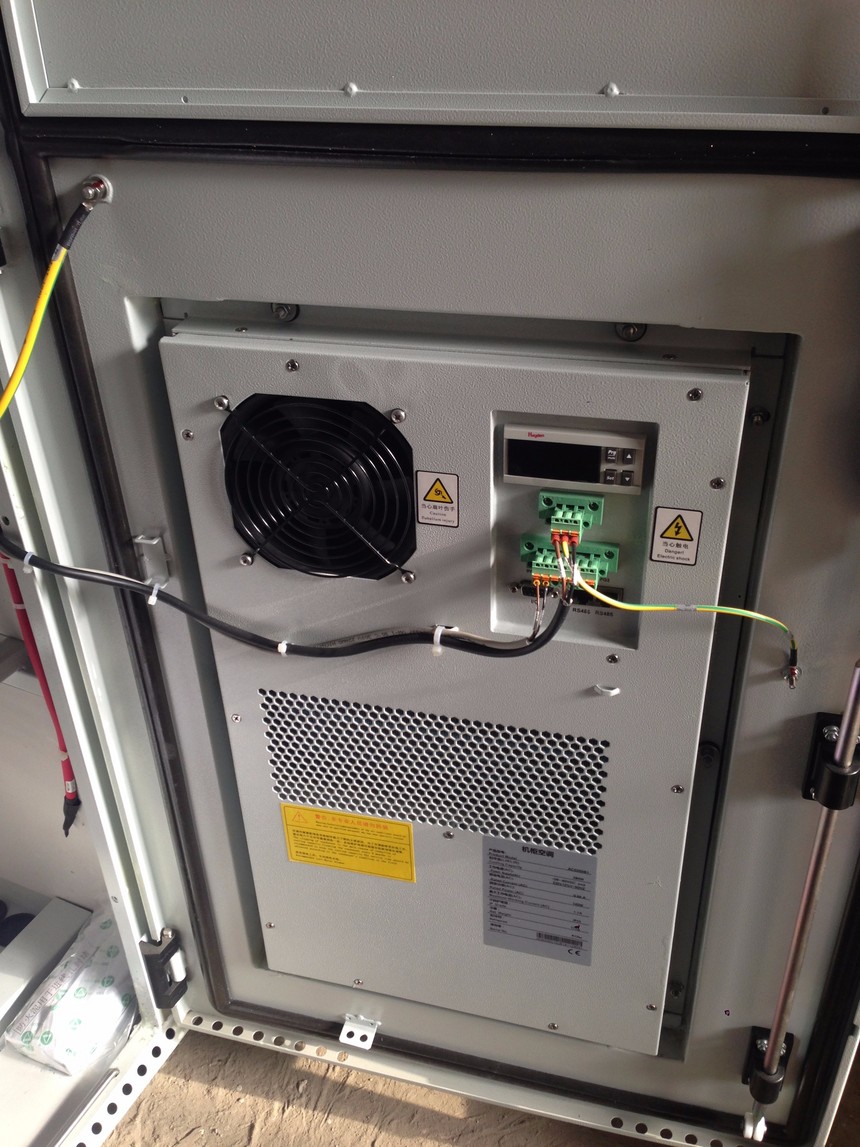

3、性能优异的热交换技术，保证系统内部良好的工作环境

4、整流模块采用***软开关专利技术及休眠节能专利，高效节能

5、天台、铁塔等多种安装方式，便于户外建站选址

6、整流模块无损伤热插拔技术，即插即用，更换时间小于1min

7、完善的电池管理，有效提高蓄电池组性能及使用寿命

8、网络化设计，提供多种通信接口，灵活实现远程监控组网

9、完备的故障保护、故障告警功能

技术规格：

输入电压：80-300Vac

输入频率：45～65Hz

输出电压：-42~ -58Vdc

满配容量：200A

系统效率：>92%

整流模块：R48-2900

监控模块：PSM-D21

防护等级：IP55

工作温度：-40℃～45℃ （北方型）；-10℃～45℃ （南方型）

机柜尺寸：1700mm(H)×600mm(W)×600mm(D)

蓄电池仓：660mm(H)×534mm(W)×558mm(D) (双层)

系统重量：<150kg(不含整流模块及蓄电池组)

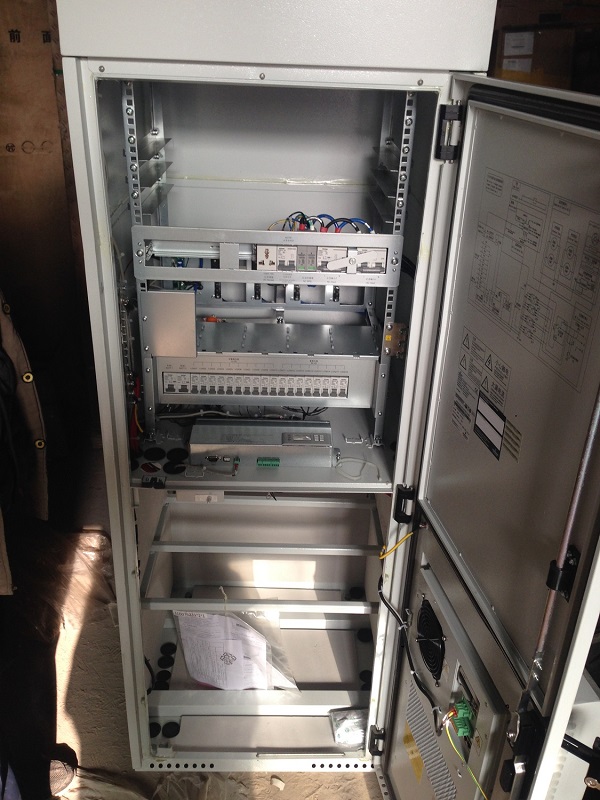

机械参数：

1、整体机柜尺寸：1700mm(高)×600mm(宽)×600mm(深)；

2、设备仓内尺寸：178mm(高)×450mm(宽)×448mm(深)；

3、电池仓1：330mm(高)×534mm(宽)×558mm(深)；

4、电池仓2：330mm(高)×533mm(宽)×549mm(深)；

5、设备重量：150Kg ，不含电源模块和电池；

6、安装：平台，H杠。

【销售全新原包】艾默生EPC48200-2900-HA4

专业经营各类电源产品，艾默生产品、阿尔卡特产品、爱立信产品、鼎联产品、动力源产品、烽火产品、光膜块、核达中远通产品、华为产品、金威源产品、科华产品、诺西产品、三科产品、上海贝尔产品、双登产品、台达产品、通力盛达产品、星火产品、伊顿产品、益达产品、正有产品、中达产品、中恒产品、中兴产品、珠江产品、

贝尔 Tebechop 1800、台达中达 电源监控? CU-05H?、电源监控? DK04E、电源监控? DK06

珠江 UPS1000、电源模块? KD-100、电源模块? FX22010-1、电源监控? DK04D、电源监控? DK04IIA

XR XR1648、中兴 ZXD1500、中兴 ZXD2400、中兴 ZXD800、中兴 ZXD800E、中兴 电源监控? CSU

电源监控? DK06II、电源模块? ESR-48/25C A、电源模块? ESR-48/56?AC、电源模块? ESR-48/50C

武汉洲际 电源监控? DK06II

台达中达 电源模块? ESR-48/40A C、台达中达 电源模块? MCS1800C-48/30(60A)

台达中达 电源监控? CUC-09HB、台达中达 电源监控? CUC-06HD、台达中达 电源监控? CU-06

台达中达 电源监控? CU-01、北京通力环 电源模块? TBGR48/50、北京通力环 电源模块? TBGR48/25B

北京通力环 电源模块? TBGR48/30B、北京通力环 电源模块? TBOR48A/30HR

北京通力环 电源模块? TBOR48C/50A、北京通力环 电源模块? TBOR48/30HR

北京通力环 电源模块? TBOR48/50HR、北京通力环 电源模块? TBHR48/50

北京通力环 电源模块? TBHQ48、北京通力环 电源模块? TB0R48/50、北京通力环 电源模块? TB0Q48G

北京通力环 电源模块? DND-[48]220/9I、北京兆唐 电源模块? DZY48/100?

北京兆唐 电源模块? dzy-48/15?、北京兆唐 电源模块? DZY-48/20?、北京兆唐 电源模块? DZY-48/50?

北京兆唐 电源模块? DND-[48]220/9I、北京兆唐 电源监控? DUK-48/20、

北京兆唐 电源监控? DUK-48/100I、北京兆唐 电源监控? DND-[48]220/22

动力源 电源模块? DZY86-48/35?、动力源 电源模块? DZY87-48/25?、

动力源 电源模块? DZY89/48/100?、动力源 电源模块? DZY90-48/35

北京动力源 电源模块? DZY-48/50H、北京动力源 电源模块? DZY-48/30H

北京动力源 电源模块? DZY-48/25D、北京动力源 电源模块? DZY-48/50B

北京动力源 电源模块? DZY-48/30B、北京动力源 电源模块? DZY-48/25D1

北京动力源 电源模块? DZY100-48/15

北京动力源 电源模块? DZY48/50C

北京动力源 电源模块? DZW82-48/20

北京动力源 电源模块? DZY106-48/50 I

北京动力源 电源监控? DKD11

江苏锋陵 电源模块? KC-1智能充电器

北京信力隆 逆变电源 DJB-20

核达中远通 电源模块? GIE4805S

核达中远通 电源模块? GIE270-54A

山特 UPS DND19-48/1KVA

山特 UPS K750S

山特 UPS C10KS

山特 UPS SANTAK 40A

山特 UPS 1KVA/700W

深圳国耀 电源模块? MPW150-48A

深圳国耀 电源模块? GERM4810-01GY

深圳国耀 电源监控? EPMU03

KSTAR UPS HP9102H

KSTAR UPS GP510 1KVA

长沙东博 开关整流器 TUP12-24/30

长沙东博 开关整流器 TUP48/20Ⅱ

ASCOM 开关整流器 SMPS 48V-1700W

ASCOM 开关整流器 DHP11

VALERE 开关整流器 V2500A-IWN

VALERE 开关整流器 V1500A-IWN

SWICHTEC 电源模块? E2733

SICON EMI 逆变电源 DHP11-3KVAⅡ

SICON EMI 逆变电源 DT31-3KVA

北京意科 电源模块? ascom 48v-1700w

大唐 电源模块? DPM-48/25

ADVANCE 电源模块? TRA1800H54

ADVANCE 电源模块? TRA2800H54

江苏道康 智能充电器 KC-Ⅱ

北京中科新拓 开关整流器 YdⅢ

浙江通信 充电机 HN-01

巨方科技 电源监控 DH-2000

巨方科技 电源监控 TRK-PSTN

巨方科技 电源监控 TE1-TRK

华为，艾默生：

UPS US11R-0020L

电源模块 R48-5800A

电源监控? HD2440-2

电源监控? PSM-A10

电源监控? PSM-135

电源监控? PSM-B5

电源监控? M500D

电源监控? M500F

电源监控? PSM-A

电源监控? PSMS

电源监控? PSM-15A

电源监控? PSM-6

电源监控? NP9801

网络终端：

AD终端 ADSL调制解调器 &＃39;AD终端/

U口&＃39;

AD终端 ADSL调制解调器 &＃39;AD终端/

E口&＃39;

网络终端 IPTV机顶盒 UT斯达康

网络终端 IPTV机顶盒 华为

网络终端 IPTV机顶盒 贝尔

网络终端 IPTV机顶盒 中兴

网络终端 IPTV机顶盒 华硕

网络终端 IPTV机顶盒 大唐

光猫：

厂家 产品 设备型号 设备类型

华为 FTTH ONT(EPON) HG813E 4FE

HG8010 1GE/FE

HG8110 1POTS+1GE/FE

HG8120 1POTS+2FE

HG8120R 1POTS+2FE

HG8247 2POTS+4GE+1USB+1CATV+Wi-Fi

HG8240R 2POTS+4FE/GE

HG8240 4FE/GE+2POTS

HG8245 4FE/GE+2POTS+wifi+USB

HG810E 1FE/GE

HG850E 4FE+2POTS

HG863E 4FE+RF

HG865E 4FE+2POTS+RF

HG866E 4FE+2POTS+USB+WIFI

FTTH ONT(GPON) HG810 1FE/GE

HG8010 1FE/GE

HG8110 1POTS+1FE/GE

HG813 4FE

HG850a 4FE/GE+2POTS

HG8120 1POTS+2FE

HG8120R 2FE+1POTS

HG861 1EF+1RF

HG863 4FE/GE自适应

艾默生EPC48200-2900-HA4，艾默生EPC48200-2900室外高频开关电源系统

“诚信为本 服务至上”是我们的经营理念，我们愿至高的质量，真诚的态度，为您提供

最满意的服务．

欢迎新老客户前来选购。

【品质保证】

★ 专业电子元器件供应商，保证全新原装***；

★ 拥有多年国际市场销售经验和良好的服务质量；

★ 专业提供工厂一站式电子元器件采购配套。

【购买须知】

★ 由于电子元器件品种繁多，同一型号有不同品牌，封装，年份，后缀，买家必须有

元器件知识，如有特殊要求请在购买前与客服确认清楚，以免造成不必要的损失！

★ 购买多个产品请使用购物车，以便节约您的宝贵时间；

★ 温馨提示：客服不在线时，也可以通过电话沟通联系。

单相充电模块由单相无源PFC和DC/DC两个功率部分组成。在两功率部分之外还有辅助电源以及输入输出检测保护电路。

前级单相无源PFC电路由输入EMI和单相无源PFC组成，用以实现交流输入的整流滤波和输入电流的校正，使输入电路的功率因素大于0.92，以满足DL/T781-2001中谐波标准和GB/T 17794.2.2-2003中相关EMI、EMC标准。

后级的DC/DC变换器由PWM发生器控制前级PFC输出的DC电压、经过高频变压器输出后再整流滤波输出DC电压等电路组成，用以实现将前级整流电压转换成电力操作系统要求的稳定的直流电压输出。

辅助电源在输入单相无源PFC之后，DC/DC变换器之前，利用单相无源PFC的直流输出，产生控制电路所需的各路电源。输入检测电路实现输入过欠压检测。DC/DC的检测保护电路包括输出电压电流的检测，散热器温度的检测等，所有这些信号用以DC/DC的控制和保护。

显示模块的电压、电流或告警、模块地址代码信息。

由显示切换按钮进行输出电压、电流和地址代码的显示切换。显示3位数字，电压显示精度为±0.3V，电流显示精度为±0.2A。出现模块告警时，闪烁显示故障代码。显示2位数字是模块地址代码信息（显示数值0至15，代表第1到第16个模块）。

显示切换按钮

显示切换按钮用于切换LED显示面板的显示内容。如果LED正显示输出电压，按一下该按钮则显示输出电流，再按一下该按钮则显示地址代码。再按一下该按钮则又显示电压不断循环。

4）手动调压按钮

面板上嵌入的两个按键用来调整模块在手动状态下的输出电压。按一下左边按钮输出电压降低1V，按一下右边按钮输出电压升高0.5V。注意只有在手动控制方式下，调节此按键才起作用。

5）拨码开关

拨码开关用于选择控制方式和模块通信地址

充电模块地址及手动选择六位拨码开关

①控制方式选择拨码

拨码开关最左边一位为控制方式选择拨码，用于选择模块的控制方式为自动控制还是手动控制。拨上为自动控制方式，拨下为手动控制方式，如图2-4所示。

在自动控制方式下，模块的输出电压、限流点、开关机均由监控模块进行控制，人工无法进行干预。如果模块连接到合闸母线上对电池进行充电，一般应设置为自动控制方式。

在手动控制方式下，模块的输出电压由上述介绍的手动调压按钮进行调节。模块的输出电压、限流点和开关机等均不受监控模块控制，但可以将模块的运行参数上报给监控模块。如果模块连接到控制母线上，则模块需输出单一的稳定电压，此时应将模块设置为手动状态，模块的输出电压由手动调压按钮调节，限流点全部放开，为110％。

& 注意

手动调压按钮可使充电模块输出电压达到143V，因此在系统正常时请勿随意调节该按键。由于不同用户选择蓄电池的节数有差异，为安全起见，充电模块的输出在出厂时已整定在浮充电压值117V上。

②地址识别拨码

拨码开关左边第二位为广播地址识别拨码，用于模块识别广播数据包。拨到上端时，模块认为只有地址为255的数据包是广播数据包。拨到下端时，模块认为只有地址为254的数据包是广播数据包。

③地址设置拨码

拨码开关右边四位为模块通信地址设置拨码，用于设置模块的通信地址。

在模块上设置的通信地址为二进制数，每一位拨码向上拨代表二进制数0，向下拨代表二进制数1。四位地址设置拨码中最左边一位为***位，最右边一位为位。

充电模块YH11010-Ⅲ的地址设置拨码为4位，因此模块的地址设置范围为0～15，也就是说，连接到监控模块的同一个串口上的模块数为16个。

模块地址是监控模块识别各充电模块的标志，同一系统中模块的地址设置不能相同。对于同一个模块，模块通信地址设置必须与监控模块中的模块地址设置相同，否则将出现通信异常。

在监控模块中设置的模块地址为十进制数，他们之间的转换关系见下表。

6）拉手

模块拉手隐藏在盖板中。按下拉手右侧，就会露出模块拉手。模块工作时应将拉手恢复到图3位置，否则将影响模块的散热。

7）风扇罩及防尘网

风扇罩用于防止外部物件被风扇吸入充电模块中造成模块损坏。防尘网用于过滤灰尘以延长模块寿命。

3．后面板

YH11010-Ⅲ充电模块的后面板主要是输入输出一体化插座
