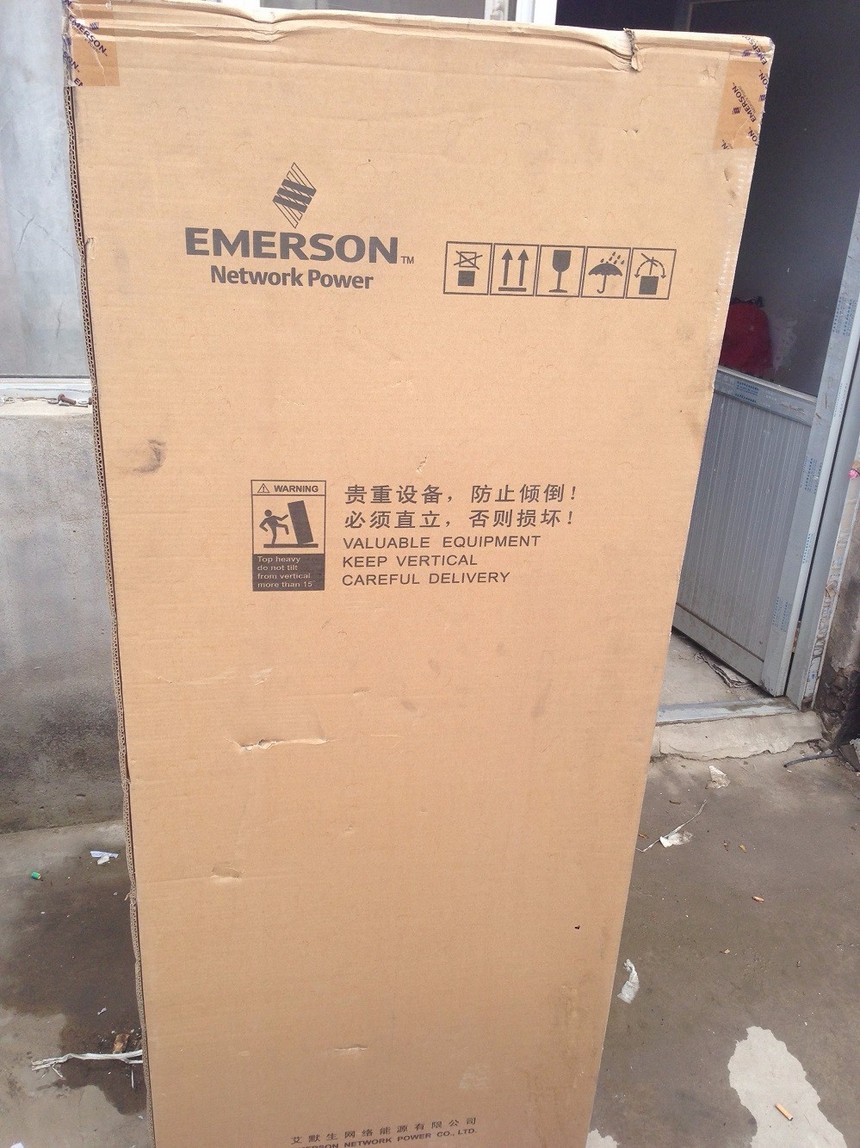

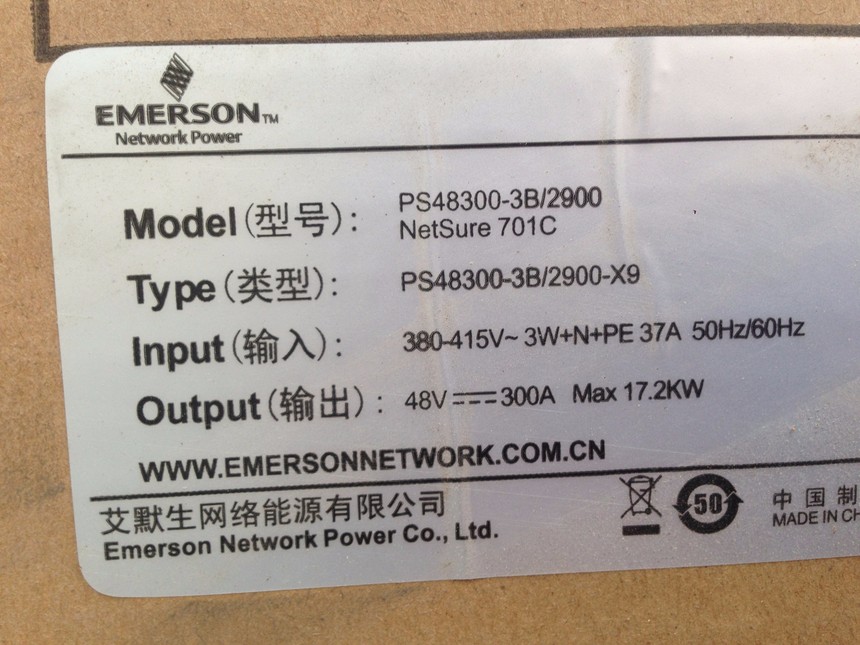

艾默生PS48300-3B-2900-X9艾默生落地式高频电源机柜

【便宜出售】艾默生PS48300-3B-2900-X9，艾默生落地式高频电源机柜，艾默生PS48300-3B-2900-X9高频电源柜

动力源整流模块DZY-48/50H动力源整流模块DZY-48/50I动力源整流模块DZY86-48/35动力源整流模块DZY87-48/25艾默生监控器 艾默生监控器M23464Z艾默生监控器M500D艾默生监控器M500F艾默生监控器M500S艾默生监控器M522B艾默生监控器M523B艾默生监控器M810G艾默生监控器NP9801艾默生监控器PSM-1艾默生监控器PSM-12艾默生监控器PSM-15艾默生监控器PSM-3艾默生监控器PSM-4艾默生监控器PSM-43艾默生监控器PSM-5艾默生监控器 PSM-52艾默生监控器PSM-6艾默生监控器PSM-8艾默生监控器PSM-A艾默生监控器PSM-A10艾默生监控器PSM-A11艾默生监控器 PSM-A2艾默生监控器PSM-A9艾默生监控器PSM-B3艾默生监控器PSM-B3A艾默生监控器PSM-B4艾默生监控器PSM-B5艾默生监控器 PSM-B6艾默生监控器PSM-B9艾默生监控器PSM-BA艾默生监控器PSM-BB艾默生监控器PSM-D1艾默生监控器PSM-D21艾默生整流模块HD48100艾默生整流模块HD48100-2艾默生整流模块HD48100-5艾默生整流模块HD4810-5艾默生整流模块HD48200艾默生整流模块HD4820-2艾默生整流模块HD4820-3艾默生整流模块HD4820-5艾默生整流模块HD4825艾默生整流模块HD4825-3艾默生整流模块 HD4830艾默生整流模块HD4830-3艾默生整流模块HD4850艾默生整流模块HD4850-2艾默生整流模块HD4850D艾默生整流模块 HRS1150-9000艾默生整流模块HRS1450-9000艾默生整流模块HRS300-9000艾默生整流模块HRS300-9000B艾默生整流模块HRS800-9000E艾默生整流模块HRS850-9000C艾默生整流模块R48-800艾默生整流模块R48-1000艾默生整流模块R48-1800A艾默生整流模块 R48-2900艾默生整流模块R48-2900U艾默生整流模块R48-5800A艾默生整流模块ONU4820宝威整流模块XR1648宝威整流模块 XR1648C贝电整流模块1AZ453400001贝电整流模块1AZ571620001贝电整流模块1AZ614430001贝电整流模块3HU01740AAEZ01贝电整流模块PS4804-C贝电监控器8DG23470AA康威特整流模块CMZ4820A（B）康威特整流模块CMZ4830A康威特整流模块CMZ4850A康威特 整流模块SMR1025D康威特整流模块SMRF2525A施威特克整流模块

【环球网报道】当地时间4日下午19时，美国举行独立日庆典活动，主题是“致敬美国”，特朗普在白宫发表讲话。他说：“我们是同一个美国，我们把美国（利益）放在首位。”

提及疫情，特朗普说，“我们可能在年底之前就拥有（新冠）治疗方法或者疫苗。”

特朗普还提到：“我们将捍卫、保护以及维护美国式的生活方式——从1492年哥伦布发现美洲大陆开始的那种方式。”

HD22010-3，HD22020-3，HD22005-3A，HD11010-3，HD11020-3，HD11040-3，,ER22010/T，ER11020/T，ER22020/T，ER11040/T，ER11040/T5，ER11010/S，ER22005/S，HD22010-2，HD11020-2，HD22005-3，HD11010-3，HD22005-2，HD11010-2，HD22020-2，HD11040-2，PSM-E01，PSM-E11，PSM-E20，JYM-II，JYM-IIA，JYM-S，EBU01，EBU02，PFU=-2，PFU-3，PFU-12，PFU-13，TMP-2，VH40TA385M，A1M61S1，A1M61S2，MONI01ZSL，SPD12Z，SPD23SZ，EMU10，EAU01，EDU01，EGU01，EC4820/M，ER4850/S，ER2475/S，ER4830/S，ER4830/S，ER4830/S，

R48-2000,R48-2000E,R48-3200,R48-3200E,R48-3500E,R48-4000E,HD4825-3，HD4830-3，HD4830，HD4825，HD4810，HD4850-2，HD48100，HD48100-2，HD48100-5，M500D，M500S，M500F，R48-1000，R48-5800。HD2450，HD2475，HD2475-2，HD4810-5，HD4820-2，HD4820-3，HD4820-5，HD4825，HD4825-3，HD4825-5，HD4830-3，HD4850，HD4850-2，HD4850-2C，HD48100，HD48100-2，HD48100-5，R24-2200，R48-1000，R48-1800，R48-1800A，R48-2900，R48-2900U，R48-3200，R48-5800，R48-5800A，R240-5800，HRS1450-9000，HRS300-9000B，HRS850-9000C，EPW30-48A，C24/48-1200，C48/24-1000，DPC48-3，PSM-3，PSM-4，PSM-8，PSM-15，PSM-52，PSM-B4，PSM-11，PSM-A，PSM-A9，PSM-A10，PSM-A11，PSM-A2，PSM-A7，PSM-A10，M500D，M522B，M500S，M520S，M500F，M810G，M821D，NP9801,R48-8000,R24-2200。

艾默生PS48300-3B-2900-X9，艾默生落地式高频电源机柜，艾默生PS48300-3B-2900-X9高频电源柜

PS48300-3B/2900电源系统包含四种型号：PS48300-3B/2900-X8，PS48300-3B/2900-X9，PS48300-3B/2900-X10和PS48300-3B/2900-X11。图1-2示意PS48300-3B/2900-X10电源系统结构，与其相比PS48300-3B/2900-X8电源系统只有一路交流输入空开、无交流输出空开；PS48300-3B/2900-X9电源系统只有一路交流输入空开，其他与PS48300-3B/2900-X10电源系统结构均相同；PS48300-3B/2900-X11电源

  1.3   主要特点

 整流模块采用有源功率因数补偿技术，功率因数值达0.99。

 电源系统交流输入电压正常工作范围宽至90Vac～290Vac。

 整流模块采用全面软开关技术，额定效率高达91％以上。

 整流模块功率密度高。

 整流模块采用无损伤热插拔技术，即插即用，更换时间小于1分钟。

 整流模块有输出过压硬件保护和输出过压软件保护。软件过压保护方式有两种选择：一次过压锁死模式、二次过压锁死模式。

 电源系统具有完善的电池管理。有电池保护功能和负载下电功能，能实现温度补偿、自动调压、无级限流、电池容量计算、在线电池测试等功能。

 电源系统可记录200条历史告警记录；可记录10组电池测试数据。

 电源系统具有网络化设计，提供一路RS232接口、Modem、干接点等多种通讯接口，组网灵活，可实现远程监控，无人值守。

 电源系统具有完善的交、直流侧防雷设计。

 电源系统具有完备的故障保护、故障告警功能。

1.4   工作原理

市电经交流配电分路进入整流模块，经各整流模块整流得到的－48V直流电通过汇接进入直流配电，分多路提供给通信设备使用。正常情况下，电源系统运行在并联浮充状态，即整流模块、负载、蓄电池并联工作；整流模块除了给通信设备供电外，还为蓄电池提供浮充电流。当市电断电时，整流模块停止工作，由蓄电池给通信设备供电，维持通信设备的正常工作；市电恢复后，整流模块重新给通信设备供电，并对蓄电池进行充电，补充消耗的电量。

监控模块采用集中监控的方式对交流配电、直流配电进行管理，同时通过CAN通讯的方式接收整流模块的运行信息并进行相应的控制。监控模块还可通过RS232方式连接本地计算机，并可通过Modem或其它传输资源（如公务信道等）连接监控中心，实现电源系统的集中监控组网。

1.5   主要功能

电源系统具有如下的主要功能：

 防雷及浪涌保护功能。

 负载下电和电池保护功能。

 故障告警及保护功能。

 交直流配电功能。

 完善的接地设计。

1.5.1   防雷及浪涌保护功能

电源系统具有完善的交、直流侧防雷措施。防雷系统如图1-4所示：

图1-4  防雷系统示意图

电源系统内部安装有II/C级防雷器，同时系统的每个模块内还设计有完善的防雷电路，整个系统可承受8/20μs模拟雷电冲击电流20kA，±5次；8/20μs模拟雷电冲击电流40kA，1次。如要防止更高幅值的雷击对系统造成损坏，建议在机房进线处安装较高防护等级的I/B级防雷器（冲击通流容量至少为60kA，详见通信行业标准YD/T5098-2001通信局（站）雷电过电压保护工程设计规范）。

为防止直流侧雷击造成设备损坏，电源系统采取了有效的直流侧防雷措施，可承受8/20μs模拟雷电冲击电流10kA、1次。为防止感应雷击造成监控模块Modem信号口的损坏，电源系统还可以提供Modem信号口防雷措施（选配），可承受8/20μs 5kA冲击，10/700μs 4kV冲击。

电源系统具有完善的交、直流防雷措施，电源系统内部已经配置有交流侧防雷器（II/C级）和直流侧防雷器。当用户需要更高指标的交流侧防雷性能时，则需要在交流市电引入电源系统前加装I/B级防雷器，其冲击通流容量至少应达到60kA。I/B级防雷器由用户另行购买，详细技术规定见通信行业标准YD/T5098-2001通信局（站）雷电过电压保护工程设计规范。I/B级防雷器安装示意如图1-5所示。

图1-5  I/B级防雷箱器安装及系统接地示意图

I/B级防雷器由用户自行购买安装。如果条件允许，建议I/B级防雷器与电源系统之间的电缆引线长度满足如下规定：如果采用限压型防雷器，则电缆长度应≥5m；如果采用开关型防雷器，则电缆长度应≥10m。从I/B级防雷器安装地点到电源交流配电柜之间的电缆要求为室内电缆，以确保这段电缆不会遭受直接雷击。I/B级防雷器的输出电缆和接地电缆线径应不小于16mm2，长度越短越好。

电源系统的直流侧具有防雷措施，可满足YD/T5098要求，用户一般不需另行设计直流侧防雷措施。

1.5.2   负载下电和电池保护功能

当交流停电时，整流模块无直流输出，电池开始放电，并向负载供电。当电压下降至欠压设定点45.0V（可设）时，电源系统发出声光报警。当电池电压继续下降至负载下电动作点44.0V（可设）时，负载下电接触器将断开，接在负载下电支路上的非重要负载将被切断电源供应，从而延长重要负载供电时间。当电池继续放电至电池保护电压点43.2V（可设），电池保护接触器将断开，电池放电进程终止，所有负载供电中止，以避免电池因过放而损坏。当交流输入恢复且整流模块输出正常直流电压后，负载下电接触器和电池保护接触器自动闭合，电源系统恢复正常工作。

1.5.3   故障告警和保护功能

电源系统具有完善的故障告警和保护功能，通过监控模块实时采集系统的数据，检测负载空开、负载熔断器、电池熔断器的状态以及II/C级防雷器的状态等。用户可以对交流和直流过、欠压告警，熔断器告警，浮充和均充状态，整流模块故障和保护告警等故障灵活设置告警级别，有选择地进行声光报警，同时配置告警干接点指示的告警类型。

1.5.4   交直流配电功能

交流配电的主要功能如下：

 交流输入采用3极空开，具有短路和过流保护功能。

 交流输入具有过/欠压保护功能。

电源系统的交流输入输出接口功能说明见表1-2。

表1-2  交流输入输出接口功能说明

接口名称         功能说明

交流输入空开         用于交流电源的接入和通断控制

交流输出空开         空开提供交流相线接线端，用于向用户其它交流设备供电

交流输入零线母排         用于三相交流的零线接入

接地端子         电源系统保护地、防雷地和工作地的汇接点，需接入到用户机房的接地排上

直流配电的主要功能如下：

 输出负载分路具有短路和过流保护功能，分路容量可根据用户要求适当调整。

 电池输入采用熔断器，具有短路、过流保护和告警功能，故障状态可检测。

 电池电流可检测。

 直流输出过、欠压告警功能。

电源系统的直流输入输出接口功能说明见表1-3。

表1-3  直流输入输出接口功能说明

接口名称         功能说明

电池1熔断器          连接蓄电池组1的负极

电池2熔断器          连接蓄电池组2的负极

直流输出正母排     连接蓄电池组1和蓄电池组2的正极；负载输出的正极

重要负载空开         作为48V电源的负极提供给重要负载设备用。当电池放电至电池保护电压时，重要负载输出切断

1.5.5   接地设计

电源系统的保护地、防雷地、直流电源地出厂时已连接到接地汇流排，安装时用户只需将电源系统接地端子连接到机房接地铜排，如图1-5所示。三相五线制的保护接地线应直接连接到机房接地铜。

机房接地电阻应符合表1-4规定。

表1-4  接地电阻要求

接地电阻         适用范围         依据

＜1Ω       综合楼、国际电信局、汇接局、万门以上程控交换局、2000路以上长话局        YDJ20-88《程控电话交换设备安装设计暂行技术规定》

＜3Ω       2000门以上1万门以下程控交换局、2000路以下长话局

＜5Ω       2000门以下程控局、光缆端站、载波增音站、地球站、微波枢纽站、移动通信机站

＜10Ω     微波中继站、光缆中继站、小型地球站     YD2011-93《微波站防雷与接地设计规范》

＜20Ω     微波无源中继站

＜10Ω     适用于大地电阻率小于100Ω•m，电力电缆与架空电力线接口处防雷接地         GBJ64-83《工业与民用电力装置过压保护设计规范》

＜15Ω     适用于大地电阻率为101-500Ω•m，电力电缆与架空电力线接口处防雷接地

＜20Ω     适用于大地电阻率为501-1000Ω•m，电力电缆与架空电力线接口处防雷接地

系统只有一路交流输入空开，直流输出配置不同.

PS48300-3B/2900电源系统包含三种型号：PS48300-3B/2900-X8，PS48300-3B/2900-X9，PS48300-3B/2900-X10和PS48300-3B/2900-X11。图1-3示意PS48300-3B/2900-X10电源系统结构，与其相比PS48300-3B/2900-X8电源系统只有一路交流输入空开、无交流输出空开，PS48300-3B/2900-X9电源系统只有一路交流输入空开，其他与PS48300-3B/2900-X10电源系统结构均相同。PS48300-3B/2900-X11电源系统只有一路交流输入空开，直流输出配置不同。
