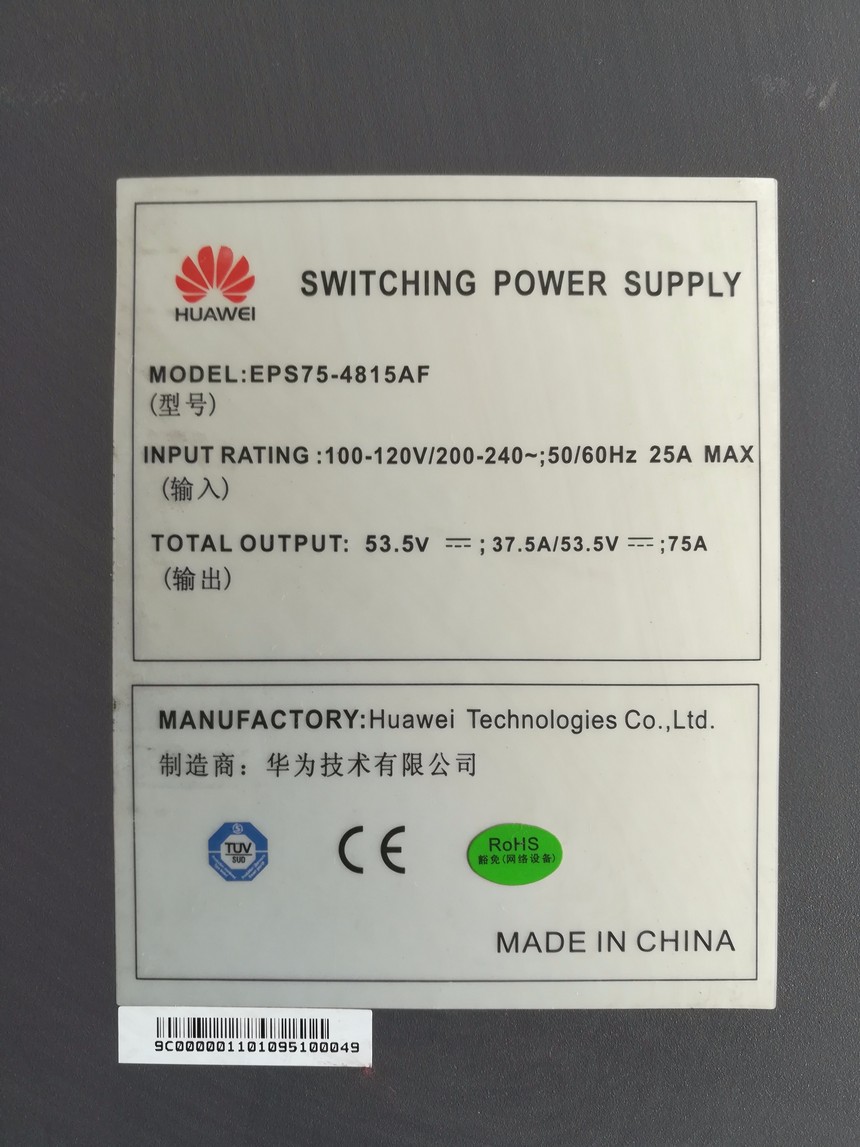

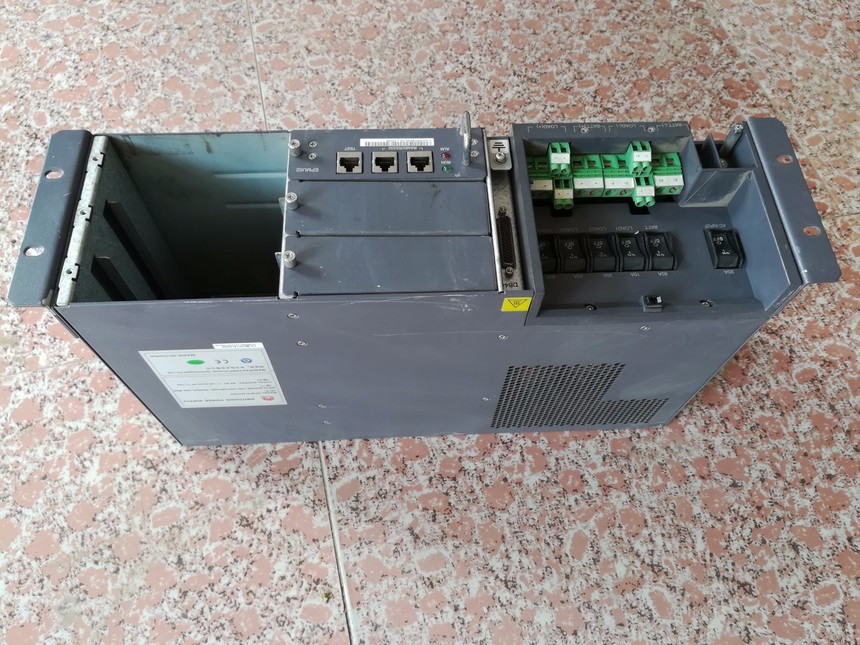

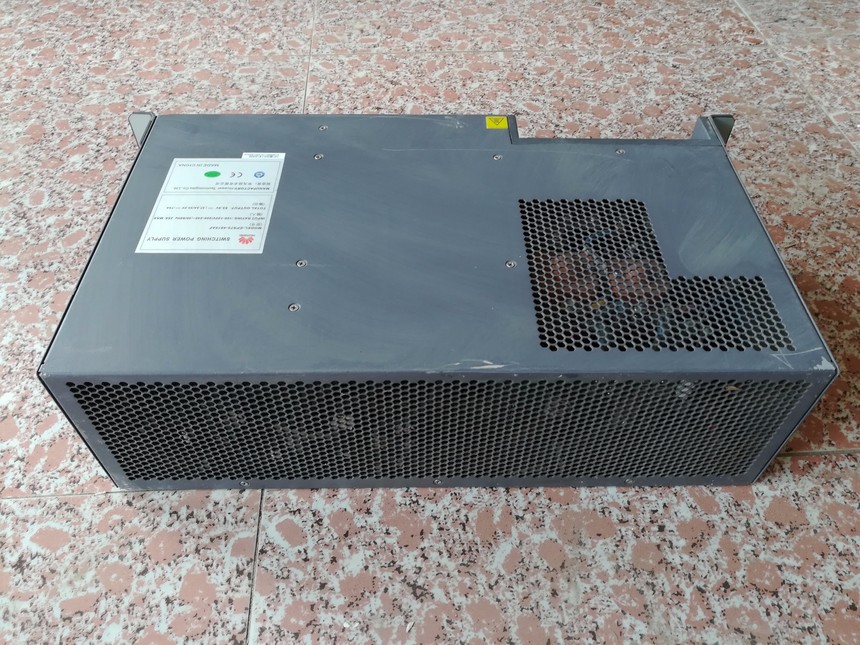

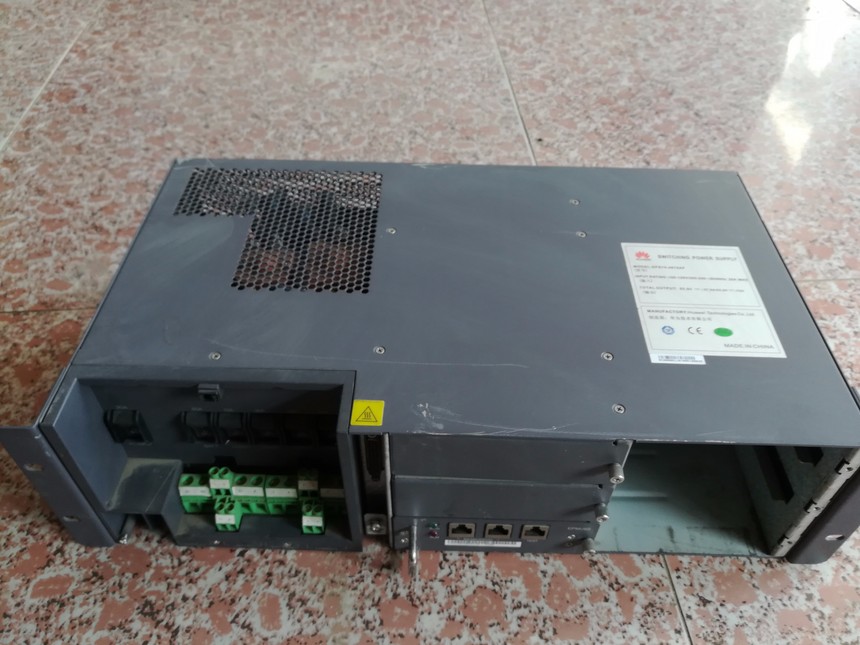

华为EPS75-4815AF华为嵌入式通信电源,EPS75-4815AF嵌入式开关电源系统

 华为EPS75-4815AF华为嵌入式通信电源产品报价

厂家 产品 设备型号 设备类型

华为 FTTH ONT(EPON) HG813E 4FE

HG8010 1GE/FE

HG8110 1POTS+1GE/FE

HG8120 1POTS+2FE

HG8120R 1POTS+2FE

HG8247 2POTS+4GE+1USB+1CATV+Wi-Fi

HG8240R 2POTS+4FE/GE

HG8240 4FE/GE+2POTS

HG8245 4FE/GE+2POTS+wifi+USB

HG810E 1FE/GE

HG850E 4FE+2POTS

HG863E 4FE+RF

HG865E 4FE+2POTS+RF

HG866E 4FE+2POTS+USB+WIFI

FTTH ONT(GPON) HG810 1FE/GE

HG8010 1FE/GE

HG8110 1POTS+1FE/GE

HG813 4FE

HG850a 4FE/GE+2POTS

HG8120 1POTS+2FE

HG8120R 2FE+1POTS

HG861 1EF+1RF

HG863 4FE/GE自适应

HG866 4FE/GE+2POTS+wifi+2USB

HG865 1GE+3FE+2POTS+1RF

HG8240 4FE/GE+2POTS

HG8240R 2POTS+4FE/GE

HG8245 4FE/GE+2POTS+wifi+USB

HG8247 2POTS+4GE+1USB+1CATV+Wi-Fi

MDU FTTB (EPON） MA5620 8FE+8POTS

16FE+1OTS

24FE+24POTS

MA5626 8FE

16FE

24FE

MA5612 24FE+1OTS

MA5610（LAN接口） LAN口

POTS口

MA5616/MA5603T（DSL接口） ADSL2+(含分离器)

VDSL2口(含分离器)

POTS口

MA5662 1GPON+1GE或2GE 48VDSL2

MA5652 8/16VDSL2

MA5628 4GE/FE+E1

中兴 OLT(EPON) ZXA10 C200 PON口

ZXA10 C220 PON口

ZXA10 C300 PON口

FTTH ONU(EPON) ZXA10 F400 4FE

ZXA10 F400M 4FE

ZXA10 F401 1GE

ZXA10 F411 FE+POTS

ZXA10 F420 4FE+2POTS

ZXA10 F460 4FE+2POTS+WLAN+2USB

ZXA10 F468 4FE+2POTS+WLAN+2USB+1RF

ZXA10 F429 4FE+2GE+4E1

ZXA10 F500 2FE

FTTB ONU(LAN接口）（EPON)-盒式固定式 ZXA10 F402 8FE

ZXA10 F802 8FE+8POTS

ZXA10 F820 8FE

16FE

24FE

8FE+8POTS

16FE+1OTS

ZXA10 F821 8FE

16FE

24FE

8FE+8POTS

16FE+1OTS

ZXA10 F822/16 16FE+1OTS

ZXA10 F822/24 24FE+24POTS

ZXA10 F822/24FE 24FE

ZXA10 F803 16FE

OLT(GPON) ZXA10 C200 PON口

ZXA10 C220 PON口

ZXA10 C300 PON口

FTTH ONU(GPON) ZXA10 F601 1GE

ZXA10 F600 4FE

ZXA10 F612 2GE+1POTS

ZXA10 F620 4FE+2POTS

ZXA10 F621 4FE+2GE+4E1

ZXA10 F625 4FE+2POTS+1RF

ZXA10 F627 4FE+2POTS+WLAN

ZXA10 F628 4FE+2GE+2POTS+1RF+WIFI

ZXA10 F660 4FE+2POTS+WLAN

ZXA10 F668 4GE+2POTS+1WLAN+2USB+RF

FTTB ONU(LAN接口）（GPON)-盒式固定式 ZXA10 F820 8FE

16FE

24FE

8FE+8POTS

16FE+1OTS

ZXA10 F821 8FE

16FE

24FE

8FE+8POTS

16FE+1OTS

ZXA10 F822/8FE-G 8FE

HD22010-3，HD22020-3，HD22005-3A，HD11010-3，HD11020-3，HD11040-3，,ER22010/T，ER11020/T，ER22020/T，ER11040/T，ER11040/T5，ER11010/S，ER22005/S，HD22010-2，HD11020-2，HD22005-3，HD11010-3，HD22005-2，HD11010-2，HD22020-2，HD11040-2，PSM-E01，PSM-E11，PSM-E20，JYM-II，JYM-IIA，JYM-S，EBU01，EBU02，PFU=-2，PFU-3，PFU-12，PFU-13，TMP-2，VH40TA385M，A1M61S1，A1M61S2，MONI01ZSL，SPD12Z，SPD23SZ，EMU10，EAU01，EDU01，EGU01，EC4820/M，ER4850/S，ER2475/S，ER4830/S，ER4830/S，ER4830/S，

R48-2000,R48-2000E,R48-3200,R48-3200E,R48-3500E,R48-4000E,HD4825-3，HD4830-3，HD4830，HD4825，HD4810，HD4850-2，HD48100，HD48100-2，HD48100-5，M500D，M500S，M500F，R48-1000，R48-5800。HD2450，HD2475，HD2475-2，HD4810-5，HD4820-2，HD4820-3，HD4820-5，HD4825，HD4825-3，HD4825-5，HD4830-3，HD4850，HD4850-2，HD4850-2C，HD48100，HD48100-2，HD48100-5，R24-2200，R48-1000，R48-1800，R48-1800A，R48-2900，R48-2900U，R48-3200，R48-5800，R48-5800A，R240-5800，HRS1450-9000，HRS300-9000B，HRS850-9000C，EPW30-48A，C24/48-1200，C48/24-1000，DPC48-3，PSM-3，PSM-4，PSM-8，PSM-15，PSM-52，PSM-B4，PSM-11，PSM-A，PSM-A9，PSM-A10，PSM-A11，PSM-A2，PSM-A7，PSM-A10，M500D，M522B，M500S，M520S，M500F，M810G，M821D，NP9801,R48-8000,R24-2200。

EPS30-4815AF,EPS75-4815AF,EPS90-4830A,GIE4805S,NetSure201C46,GIE4815/3A/2.55KW-1A,GIE4820/3A/3.45kW,GIE4825/3A/4.35KW,ETP48150,ETP48200EPC48200/2900-H,EPC4860/1000-F,PS48300-3A/2900,PS48300-3B/2900,PS48300-3B/1800,PS48300-3/1800-X1,PS48300-3/1800-X2,PS48300-3/1800-X3,PS48300-3/1800-Y1PS48300-3/1800-Y2,PS48300-3/1800-Y3,PS48600-3/2900-X1,PS48600-3/2900-X2,PS48600-3/2900-X3,PS48600-3/2900-X4,PS48600-3B/2900-X1

 华为EPS75-4815AF华为嵌入式通信电源产品报价

GERM4815T整流模块采用热插拔设计，在系统不停机的情况下可更换损坏的整流模块。

整流模块前面板提供三个指示灯，指示灯用于反映整流模块的运行状态

RUN：运行指示灯，绿色正常情况下亮，异常状态下灭，异常原因：整流模块故障或非输出过流保护

ALM：保护指示灯  黄色正常情况下灭，异常状态下亮，异常原因：整流模块出现可恢复保护时，灯常亮；通信中断时灯闪烁

FAULT：故障指示灯  红色正常情况下灭，异常状态下亮，异常原因：模块内部有不可恢复的故障;

四、监控模块：

EPMU03监控模块采用热插拔设计，在系统不停机的情况下可更换损坏的监控模块。

通过监控模块主板的拨码开关可设置通信地址，便于多个电源系统的集中管理。参见3.2  监控模块的通信地址设置。

RUN：运行指示灯，颜色为绿色，正常状态下有规律地闪烁，异常状态下灭；异常原因：监控模块运行异常；异常状态下快闪，异常原因：通信异常；

ALM：告警指示灯，颜色为红色，正常状态下灭，异常状态下亮，异常状态原因：电源系统有告警；

信号口COM

监控模块通过信号口外接多种传感器，完成监控功能的扩展。

通信口RS232/RS485主口和备口

监控模块前面板上的通信口功能说明如下：

1、通信口RS232/RS485主口：通信方式，RS232 或RS485；波特率：9600bps，19200bps；功能通信口用于和上位机通信。它能自动识别当前通信协议是监控模块与上位机主从节点的通信协议还是监控模块与接入网上位机的通信协议；备注：主口和备口不能同时有效。

2、通信口RS232/RS485备口：通信方式，RS232 或RS485；波特率：9600bps，19200bps；功能通信口用于和上位机通信。它能自动识别当前通信协议是监控模块与上位机主从节点的通信协议还是监控模块与接入网上位机的通信协议；备注：主口和备口不能同时有效。

交流输入：

交流输入：单相三线制

额定输入电压：220VAC（90VAC～290VAC）

（注：175VAC～90VAC时，系统线性降额降额至半载输出）

大输入电流：28A

频率：50Hz（45～65Hz）

电池输入：二组蓄电池组，通过80A的空气开关与整流模块的直流输出并联（极性一致），工作在浮充或均充状态。电池额定输入电压为48V，容量为40~500AH。

注意：

1、系统出厂时已将电池组容量设置为默认值65AH，如果用户的电池容量与默认值100AH不同则必须通过后台将电池组容量更改为用户实际的电池组容量，以避免出现电池管理不当。

2、该两组蓄电池实际是通过共用的一个下电接触器和分流器进行电池管理的，监控所测量的电池电流实际为两组蓄电池的总电流，所以在监控后台设置时应将电池组数设为一组，电池容量为两组蓄电池容量之和。

直流输出：

标称电压：-48VDC

电压可调范围：-42VDC～-58VDC（内部可调）

直流输出分路：负载空开1：10A（MCB）；负载空开2：30A；负载空开3：40A（MCB）；负载空开4：40A；蓄电池：80A（MCB）

直流总输出电流：

直流输出杂音：电话衡重杂音：≤2mV

宽频杂音电压：≤100mV（3.4KHz～150KHz）

≤30mV（150KHz～30MHz）

峰-峰值杂音电压： ≤200mV（20MHz范围内）

负载调整率：≤±1%

电网调整率：≤±0.1%

效率≥89%（额定输入，50%－100%负载）

功率因数≥0.99（额定输入，输出条件下）

工作环境工作温度：－33℃～50℃。50℃以上，降额要求见下图：

工作海拔高度：0～2000m（2000m以上环境降额应用，每升高200m高工作环境温度降低1℃，高工作海拔高度4000m）

防雷性能：电源系统独立工作时，输入端能承受模拟雷电冲击电流波形为8/20μs，幅值为5kA的冲击±5次，每次检验冲击间隔时间不小于1min。如果雷电冲击电流大于上述指标则电源系统会受到损坏，无法正常工作。

如果需要更别（C级）的防雷要求，则需要在电源系统的输入端外挂单相交流C级防雷箱（推荐采用我司生产的SPD27SZ或SPD28SZ）。在外挂防雷箱时，系统输入能承受模拟雷击电压波形为10/700μs，幅值为5kV的冲击±5次；雷电冲击电流波形为8/20μs，幅值为20kA的冲击±5次，每次检验冲击间隔时间不小于1min；并且该防雷箱还具有输入过压（＞295V～305V）自动脱离、恢复的保护功能，避免系统受到过电压损坏。

冷却方式：整流模块内置风扇强迫风冷

机械参数：尺寸：133mm（高）×436mm（宽）×255mm（深）
