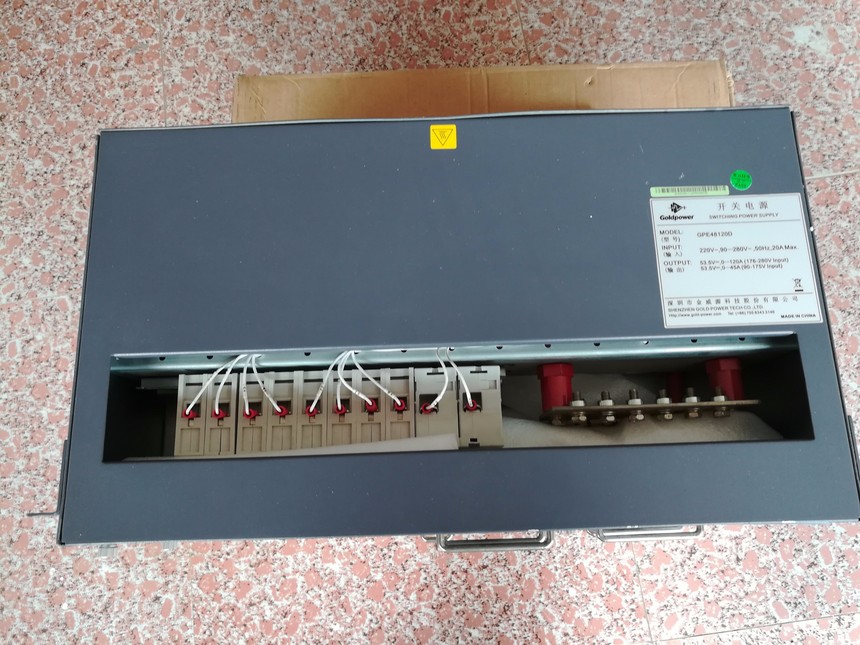

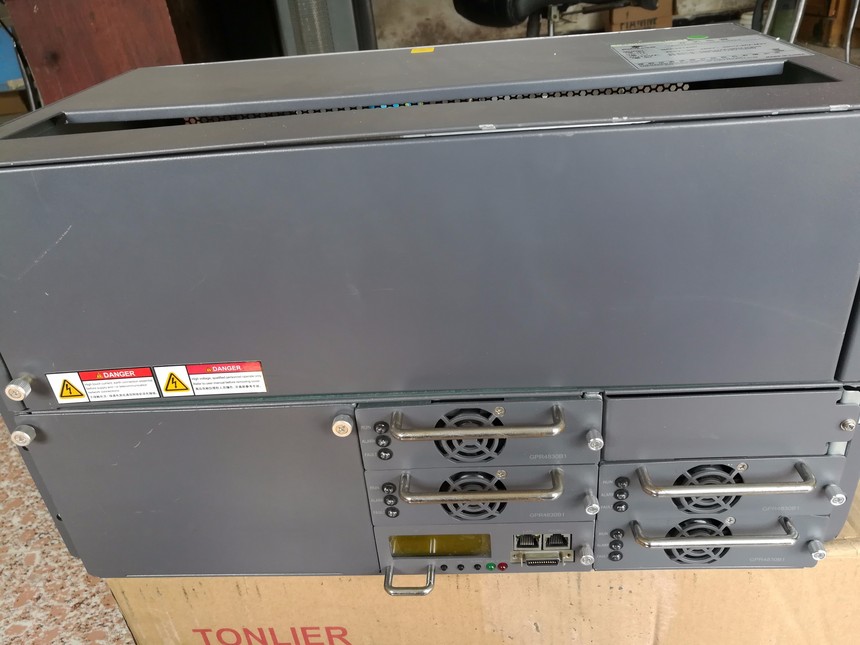

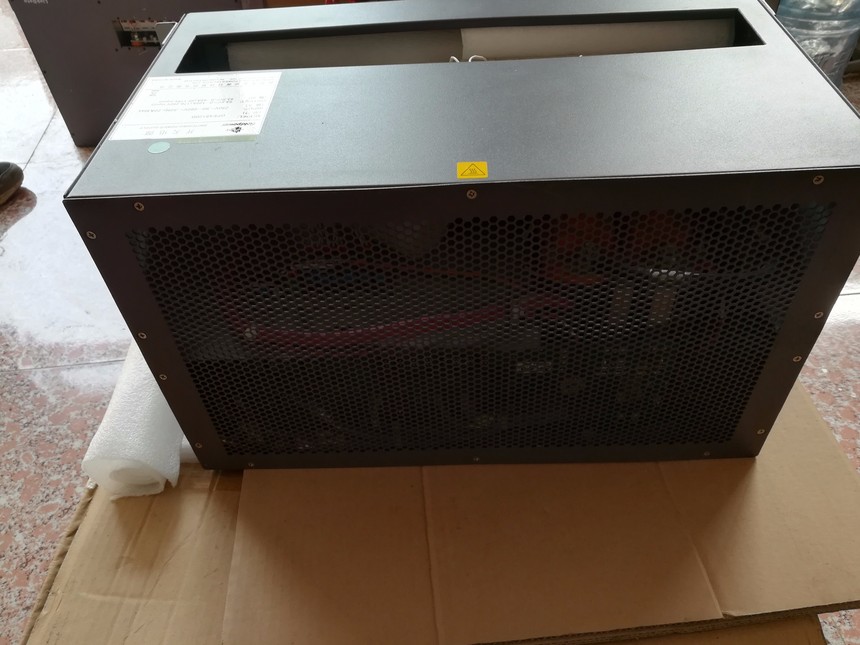

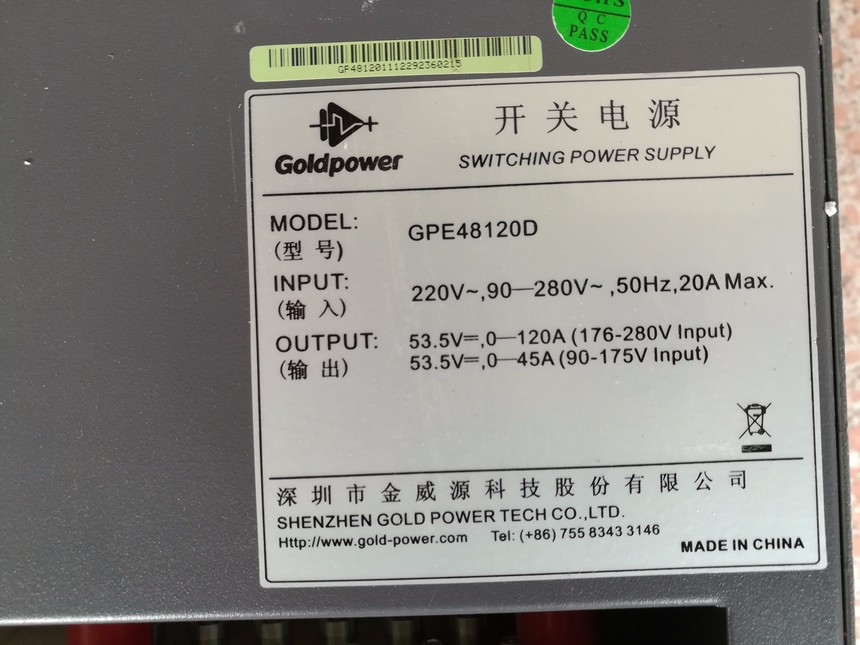

金威源GPE48120D金威源嵌入式通信电源 GPE48120D嵌入式度系统

金威源GPE48120D，金威源嵌入式通信电源，GPE48120D金威源嵌入式通信电源

异常现象维护方法及处理意见

1

接通市电后，监控出现电池熔丝断告警

1、检查是否接入电池，在没接入电池的情况下，需手动触发接触器，操作方法：用导线或万用表欧姆档，一端接触电池空开下端，一端接触一次下电空开下端，此时内部接触器吸合，监控告警消除；2、在确认接入电池的情况下（电池电压正常），用万用表测量二次下电应与监控显示一致，否则因电源内部接触器或继电器问题，请联系厂家处理2

接通市电后，监控出现负载熔丝断告警

1、检查一次下电空开是否有跳闸，如有，关断其他负载空开，单独测量空开电流，电流不应高于空开容量值，高出则更换输出端电缆至大容量空开上；2、如测量所有负载无输出，则说明电源内部接触器或继电器问题，请联系厂家处理

3

电压低于一次下电时，不下电接触器不良，请联系厂家处理

4

负载电流高空开与输出铜条螺钉没打紧、松动。断电后用螺丝刀紧固

5

防雷告警

1、检查防雷器上指示窗口是否变红，如变红则已损坏，需更换；2、如防雷器窗口指示正常（绿），检查防雷模块是否安装到位、松动，拔出重新安装，如重新安装后，告警未消失，检查防雷信号端子是否松动引起

6

没交流电压显示

1、检查有无市电输入，如有且模块运行正常，需拆开机框后盖检查监控背板上J2位端子是否松动、脱落；2、如无以上异常，则监控损坏，请检查地线是否连接可靠，并更换监控

7

整流模块黄灯连续闪烁，通信故障

检查通信网络，是否出现松动，网络接口是否损坏

8

整流模块黄灯常亮

检查是否有风机堵塞的情况，是否负载电流超过最大电流；交流电压是否过低，出现自动降额功能；是否温度过高出现预告警；是否在后台界面上设置了远程关机功能

9

整流模块红灯亮

1、测量电压是否过高或过低出现过欠压保护；风机是否堵塞，环境温度是否过高，负载端是否短路；2、系统出现红灯亮，而不是以上情况时，则模块异常，需退回厂家进行维修

10

整流模块红、黄、绿灯都不亮检查是否有交流输入，无输入请检查输入电路，有输入而灯不亮则模块已损坏，返回厂家进行维修

11

与后台通讯时，上报不了告警信息

1、模拟故障，监控是否出现告警，如出现告警，用万用表欧姆档测量对应输出干接点，如是导通状态，说明我司电源无故障，应为他方外接设备故障；2、如监控出现告警后，测量对应输出干接点为断开状态，说明我司电源或监控模块故障，需更换处理12

一次下电断电，市电供电恢复后，不恢复（短时不恢复）

因停电使用电池供电，电压慢慢下降至一次下电设置点导致接触器断开，市电重新供电后，系统会转换为均充为电池充电，电压还未恢复至50V（一次下电恢复点）后

13

接入电池、负载电缆时打火

1、检查接入地线是否连接可靠；2、检查电源正负与地是否短路；2、检查外接设备与我司设备接线方式是否一致

GPE48200系列嵌入式电源系统常见问题及维护方法

备注：首先需确认输入电压、输出电流、接线方式、使用环境等符合我司产品设计要求，在进行维护时，应断电操作
