 鼎联ERPS3000-A嵌入式通信电源系统  电源配套方案设计常用一些概念认识
    一、电源配套方案设计主要有以下三种方式：
    1、直流远供（CBOE、宏蜂窝安装等机房站点都会配有开关电源）内容：通过电源线，从机房开关电源一次下电处取48V电源供给远端和RRU设备。要求：根据传动中心经验，机房至远端最远设备位置在120米以内，均可以满足直流远供电源线径使用可根据以下公式进行计算
    线长=到达主机后允许的电压（允许压降）*导体的电导率*导体的截面*供电电压/主机功率.主机功耗(W)200供电电压(V)48允许压降(V)3导体的电导率(m/ohm*mmm2)57导体的截面(mm2)10允许线长(m)410
    鼎联嵌入式通信电源，鼎联ERPS3000-A嵌入式通信电源系统
    线长损耗计算公式序号1主机功耗供电电压允许压降电导率90048357截面（即电允许线长源线线径）1091.2
    可以自行计算
    鼎联嵌入式通信电源，鼎联ERPS3000-A嵌入式通信电源系统
    2、开关电源供电内容：工程站点中无移动机房，或者远端设备安装位置距机房较远无法满足直流远供要求，采用安装开关电源对设备供电，开关电源的选用主要考虑电流的大小需满足系统运行。现阶段移动开关电源主要有5A和30A两种，产品具体型号待传动中心下发5A型开关电源：最高可配置4个5A模块，即最大功率为4*5A=20A，在实际使用中必须要有1个模块进行后备使用，即实际最大功率为15A30A型开关电源：最高可配置3个30A模块，即最大功率为3*30A=90A，在实际使用中必须要有1个模块进行后备使用，即实际最大功率为60A开关电源型号的选取原则为：系统总功率/电压/0.6（0.6为传动中心给的实用系数值，即实际使用时都不可能满功率工作）比如：XX系统总功率为2000W，电压为50V供电，则开关电源型号的选取：2000/50/0.6=66A就要选用2台30A型开关电源，配置3个模块才能满足。如果XX系统计算出电流为18A，就要选用1台30A型开关电源，配置1个30A模块就可以。
    鼎联嵌入式通信电源，鼎联ERPS3000-A嵌入式通信电源系统
    鼎联嵌入式通信电源，鼎联ERPS3000-A嵌入式通信电源系统

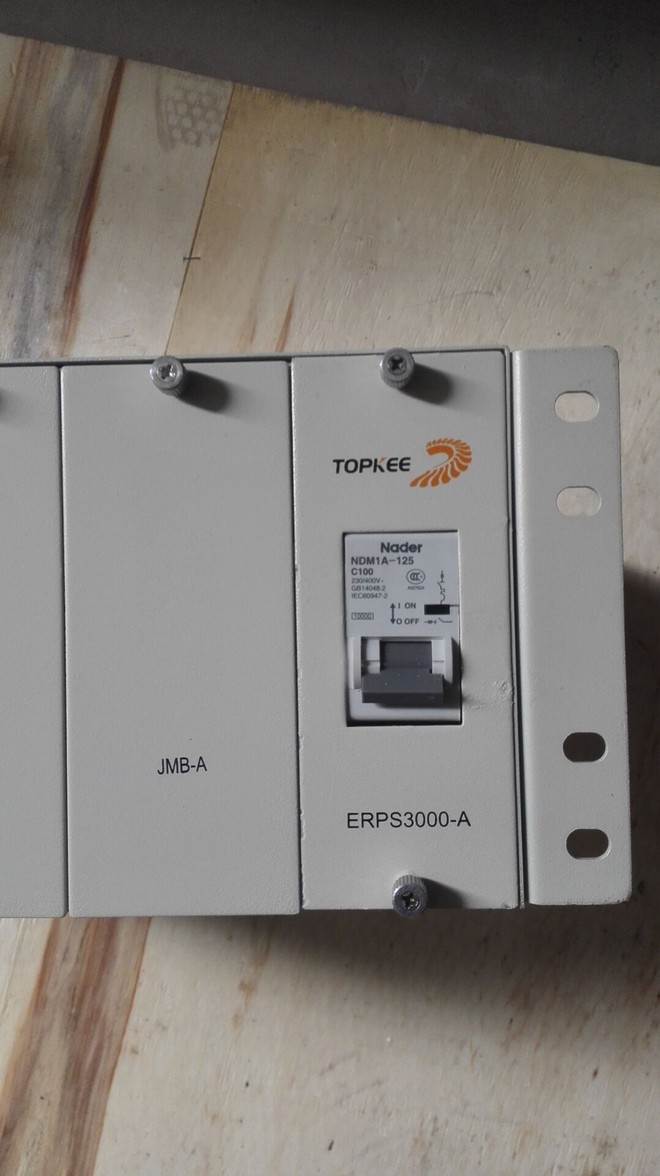

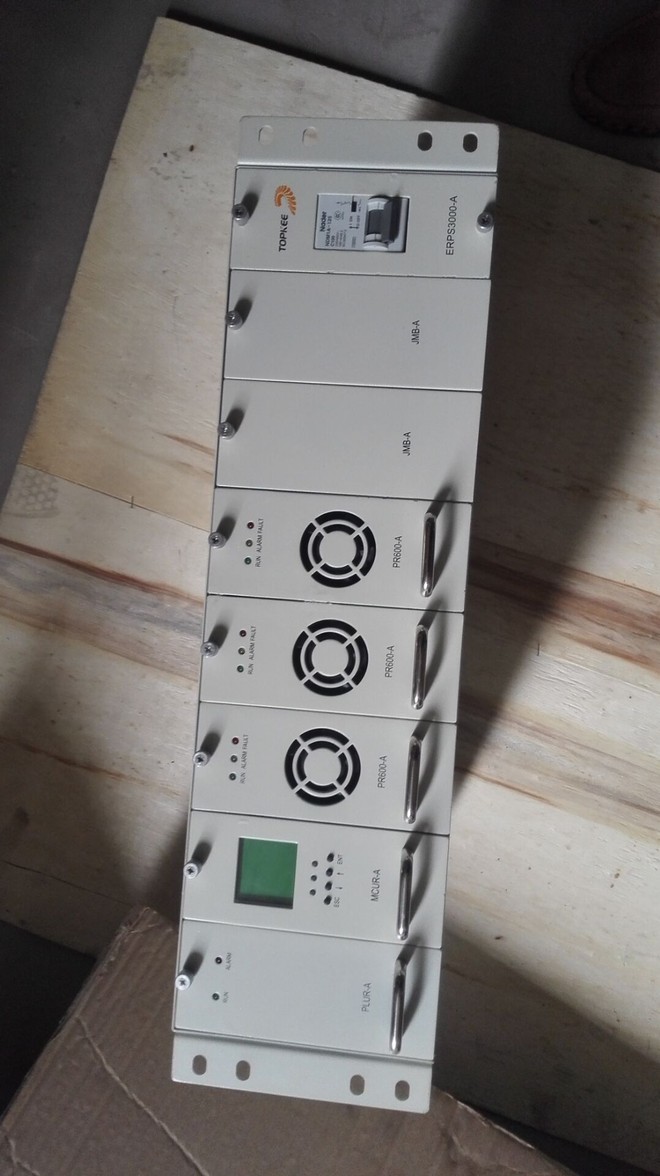

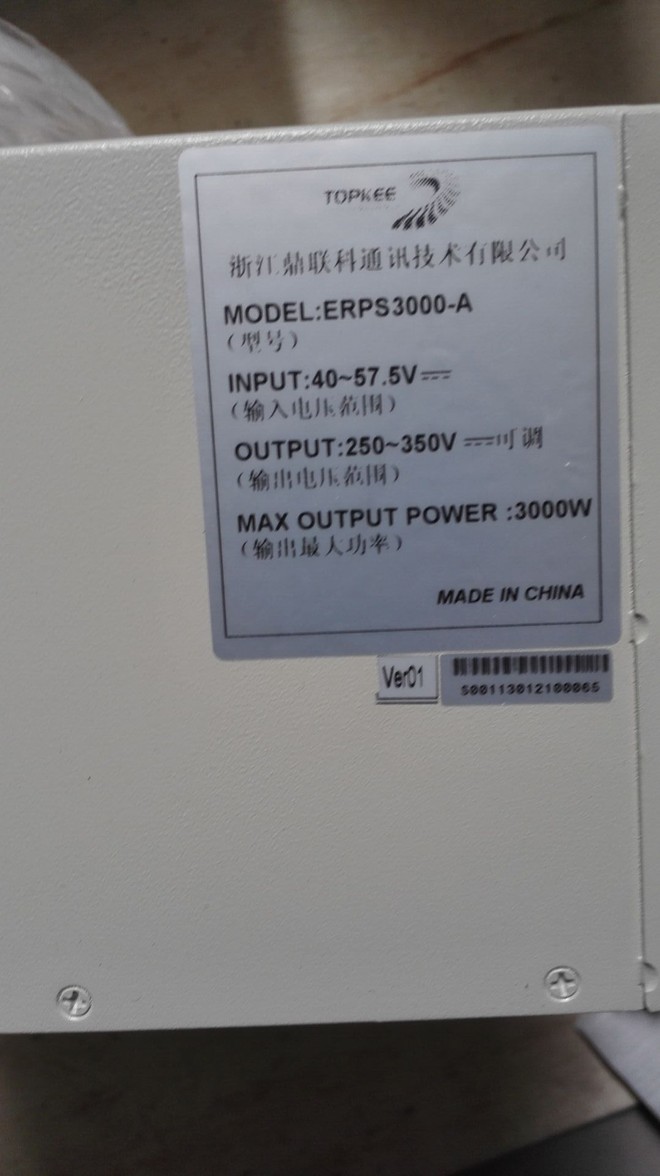

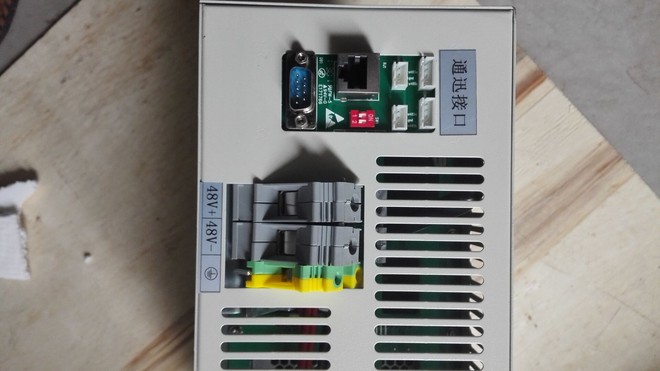

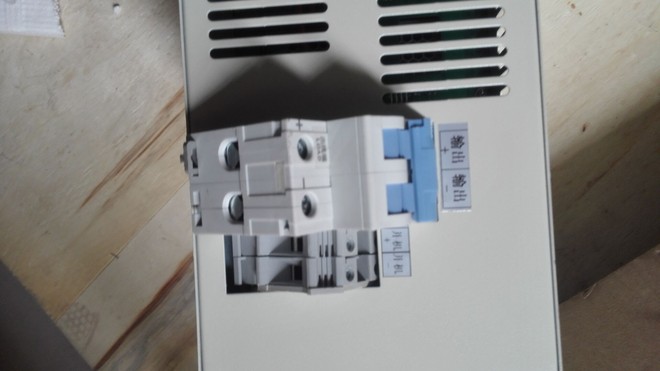

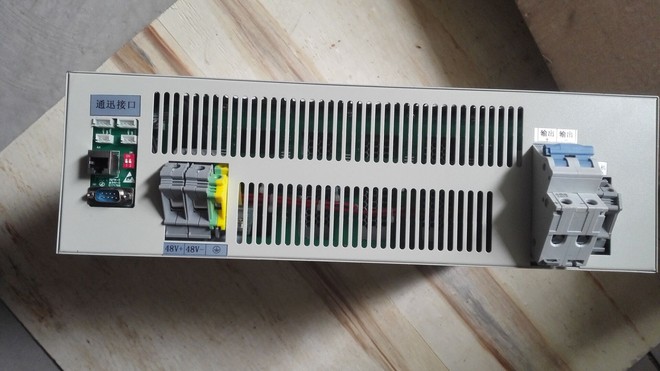

    3、高压远供方式（鼎联科设备）使用场景：工程站点中不能满足直流远供，安装3-5个以上开关电源设备时，需采用高压远供方式对远端设备供电。原理：高压直流远供电源系统通过将机房48V直流升压至280V直流电（实际升压到250-400V，电压可调），经过电力电缆输送至远端设备处，通过远端降压适配器（降压设备）转成48V直流电输出。备注：没有机房条件的，可以就近取电后安装280V开关电源给升压设备进行供电。升压设备目前常用型号为ERPS3000-A，主要有5个600W模块组成，即最大功率为5*600W=3000W，在实际使用中必须要有1个模块进行后备使用，即实际最大功率为2400W据鼎联科介绍，非常用型号为ERPS5000-A，主要有5个1000W模块组成，即最大功率为5*1000W=5000W，在实际使用中必须要有1个模块进行后备使用，即实际最大功率为4000W对于一些大功率系统，ERPS3000-A升压设备实际使用时，可以实行2个并机使用，即并机后最大功率为6000W（实际功率5400W），像小区分布系统有10几个远端，总功耗在5400W以

    下的，可以采用2个ERPS3000-A并机，通过一条电力电缆线输送至远端设备（电力电缆线的线径大小选用必须要满足功率负荷）线径大小选用可以按以下表格计算，不能满足条件下，需采用二条或三条电缆线至远端设备

    线径计算表louis
    鼎联嵌入式通信电源，鼎联ERPS3000-A嵌入式通信电源系统
    远端降压适配器功率为600W，总共有4路输出，可以进行并机使用，如果该处有2台GRRU设备（总功率600W），则需要安装2个适配器并机使用。

    二、蓄电池组使用原则（蓄电保障功能）目前移动主要有20AH、38AH、100AH（电压均为12V）蓄电池块蓄电池使用计算方式：功耗/电压*保障时长/0.6如果XX系统总功耗800W，50V电压供电，需要保障4小时则蓄电池：800/50*4/0.6=106AH就需要选用100AH的蓄电池4个以后电源方案中电源及配套所需清单表格中开关电源和蓄电池分开写材料名称型号数量单位备注开关电源30A3块根据站点要求写蓄电池空开电源线100AH3*10410200个个米根据站点要求写根据站点要求写根据站点要求写

    鼎联嵌入式通信电源，鼎联ERPS3000-A嵌入式通信电源系统

    三、传动中心要求的工程注意事项：
    1、王文中要求机房内近端机取电不能从综合柜直接取48V电，以免影响传输等监控设备的供电性能。需要从开关电源柜中一次下电处取电2、鼎联科升压设备ERPS3000-A取电必须要从开关电源柜一次下电≥63A以上的开空接入3、鼎联科降压设备输入、输出端都必须要用空开，以保证今后维护方便。4、高压远供系统若工程站点有条件的，电源线从配电间走线，不要和馈线、光纤布放在一起，电源线需要套管安装，标签不能采用透明胶贴，需要扎带包扎。
