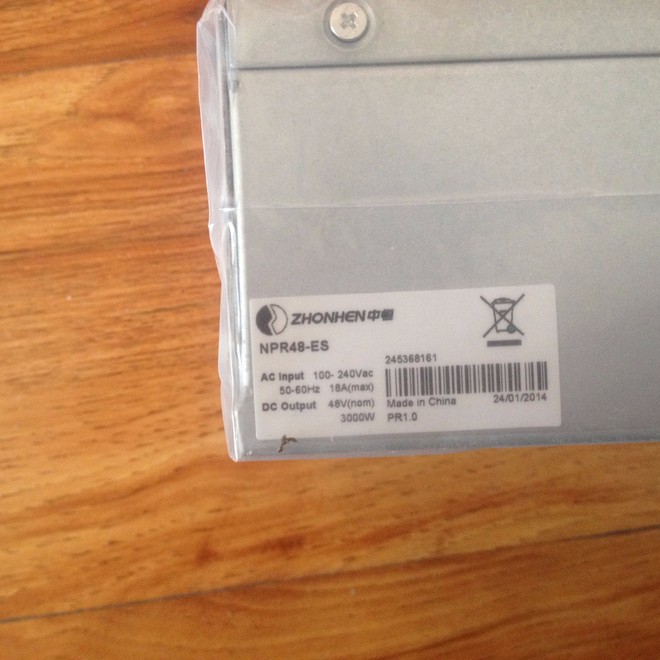

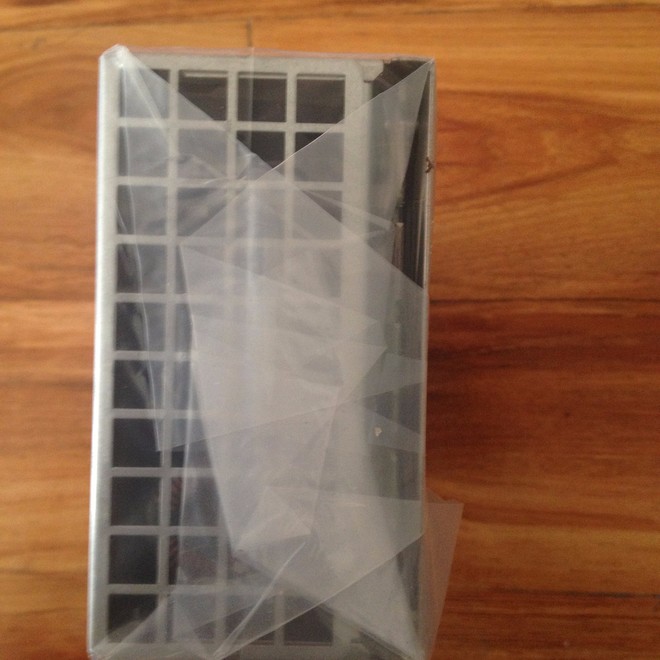

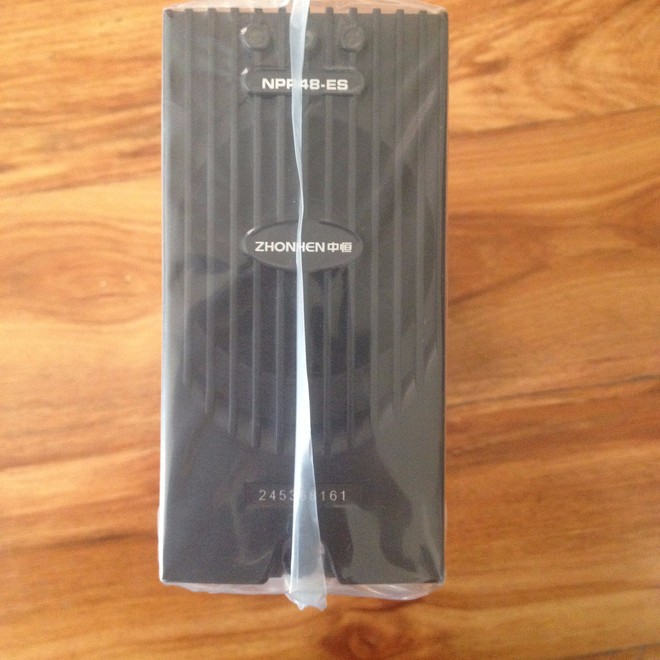

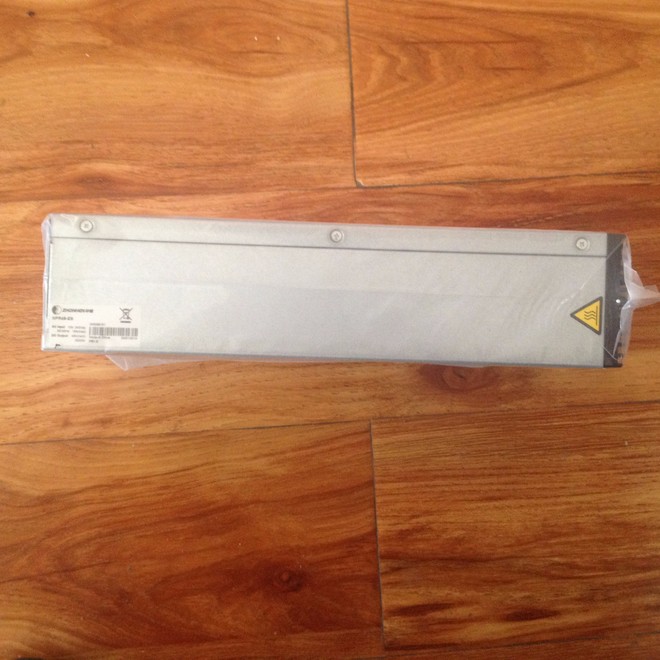

伊顿NPR48-ES伊顿通信整流模块NPR48-ES通信电源模块
产品说明
伊顿NPR48-ES，伊顿通信整流模块 伊顿NPR48-ES 通信整流模块采用两级拓扑结构实现把 AC 交流变成 DC 直流输出， 级是 PFC 电路， 主要目的是进行功率因数校正， 并提供一个 420V DC BUS 电压。 第二级是 DC-DC 变换器， 这个 DC-DC 变换器的架构是 LLC 加同步整流， 首先通过 LLC 把 420V DC BUS 电压变成 高频 AC 信号，然后通过同步整流输出 48V 直流电压，通过改变 LLC 频率可以实现对整 流器输出功率和输出电压的控制。 无桥 PFC 架构在 APR48-ES 中由一个升压电感，两个 MOSFET，两个快恢复二极管 和两个慢恢复二极管构成，其开关频率为 70KHz，相比传统 PFC 架构的优点是高效率和 高密度。无桥 PFC 进一步介绍请参考文档‘PFC 基础知识’ 。 伊顿NPR48-ES通信整流模块 由主板、一次控制板、二次控制板和同步整流板组成，一次控制板主要是 对 PFC 升压电路进行控制，二次板主要是对 LLC 和同步整流电路进行控制，两个控制板 之间通过 SPI 接口进行数据通信， 同时二次侧控制板通过 RS485 接口和外界控制器进行通 信。 辅助电源模块给一次控制板和二次控制板提供供电，在机子启动中，由电源芯片 VIPER17HN（U3）把 BUS 电压转换成+12V 电压，然后一次控制板和二次控制板分别通 过各自的电源转换电路得到+3.3V 和+1.8V 电压。 待机子+48V 输出稳定工作后， 二次侧从 +48V 输出电压得到+12V 电压。 伊顿NPR48-ES，伊顿通信整流模块 检修操作方法说明 常见问题总结 伊顿NPR48-ES，伊顿通信整流模块 1) RU AC start up fail AC start up fail 是检修中出现频率很高的一个问题，fail 的原因很多，以往出现的问题 可以分成两大类，一是生产流程的问题，一是物料不良的问题。对于之前生产流程出现的 问题，一般有元器件管脚漏锡、连锡，元器件管脚没有摆正，DSP 烧录不良，接头没有插 好等问题，在量产阶段，这方面问题出现的几率会比较大，值得注意。对于物料不良的问 题，之前出现过如 PFC CT 不良，LLC 谐振电感不良等问题。检修中先检查 420V BUS 电 压是否正常，如果正常，可以确认 PFC 电路部分 OK，进而继续查找 DC-DC 电路部分。 实例分析：上电后，灯不亮，灯不亮说明辅助电源没有正常工作，检查 BUS 电压， BUS 电压 OK（此时 BUS 电压通过整流桥充起） ，检查辅助电源芯片 VIPER17HN，发现 8 脚无电压，8 脚和 BUS 之间有一个 Fuse F3，检查 F3，发现 F3 损坏，更换后机子 OK. 2) FT AC start up fail 上电后，Relay 没有切，通信连接 OK，从 Zorg 中观察二次侧控制板数值 OK，一次 侧控制板数值不正常，结合 Relay 没有切的现象（Relay 切换信号由一次侧控制板发出） ， 初步判断一次侧控制板出了问题，检查一次侧控制板电源情况，3.3V OK，1.8V 不正常， 继续查找发现 1.8V 和 0V 短路，因为 1.8V 在一次侧控制板上只给 DSP 供电，加上 Relay 切换信号没有发出，从 Zorg 中读取一次侧控制板数值不正常，且上电后 DSP 会发热，可 以基本判断 DSP 有问题，做好相应记录后，更换 DSP 后机子工作正常。 3) RU Power performance test fail 检查同步整流板主 MOSFET Q704 的 RGS, 标准值是 4.7Kohm， 实测为 2.7Kohm，取 下 Q704 的驱动 MOSFET Q705，测的值为 4.7Kohm，初步判断是驱动 MOSFET Q705 不 良，对不良品隔离并做好问题记录，更换新的驱动 MOSFET，重测 Power performance test 通过。 4) RU DC/DC over current test fail DC/DC over current test 是用来测试 LLC 过流保护的功能.首先由 DSP 通过 LLC CT Test 端口发出一个 over current test 的触发信号，然后加大负载电流，如果机子在负载电流 为 12A 到 25A 之间 shutdown， 测试 pass,不然 fail. 之前出现的问题有 LLC CT 的在二次板 控制板接头 P621 的两个管脚连锡（CT 无法检测 LLC 电流） ，LLC CT 的绕线断开（CT 无法检测 LLC 电流） ，电容 C756 短路（偏置电平过高导致过流触发过早）等问题。 5) RU Short Circuit Test Fail Short Circuit Test 是在短路的情况下测试短路电流的大小，要求短路电流在（42A） 伊顿NPR48-ES，伊顿通信整流模块
