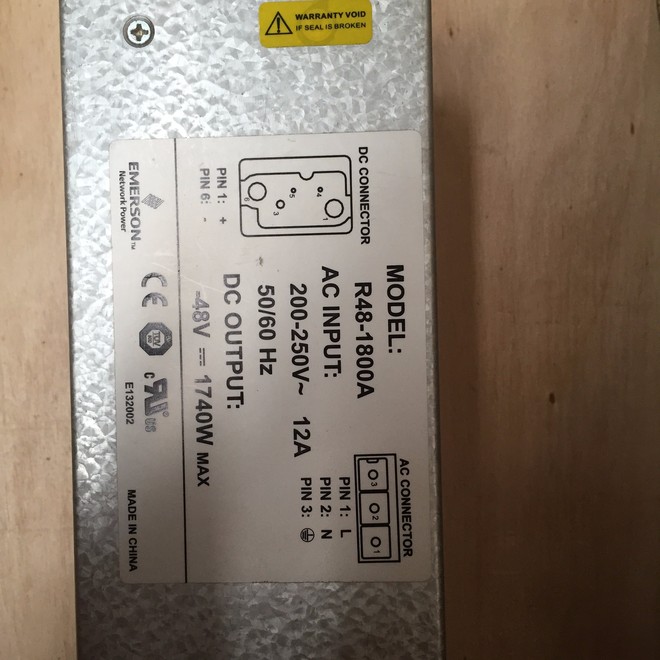

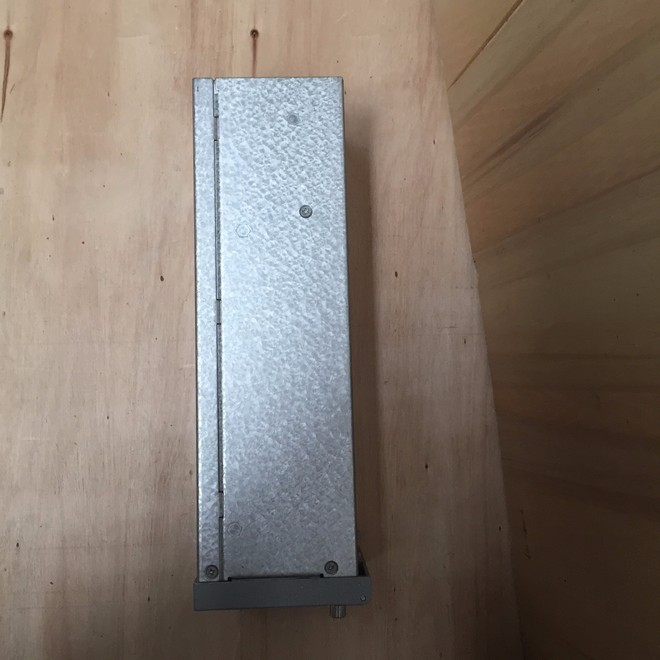

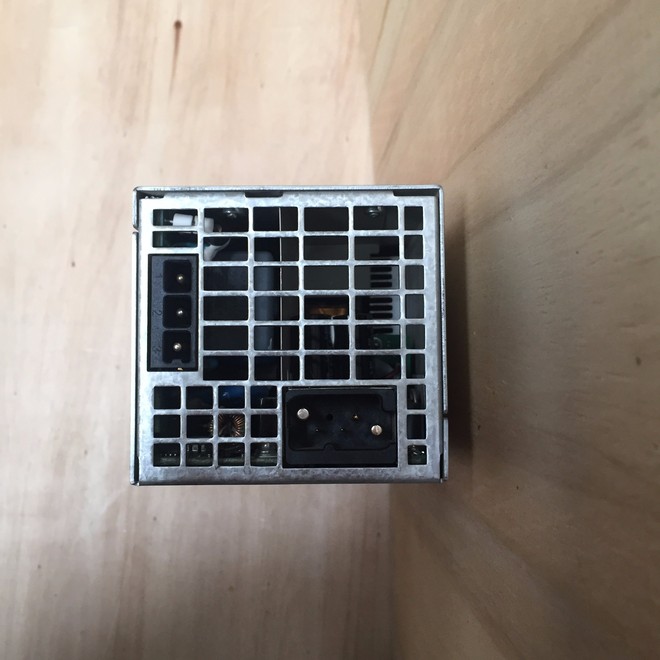

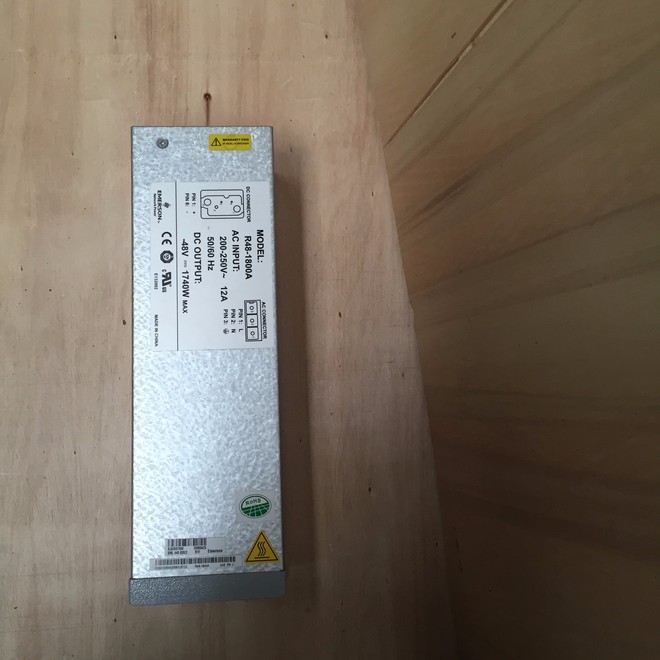

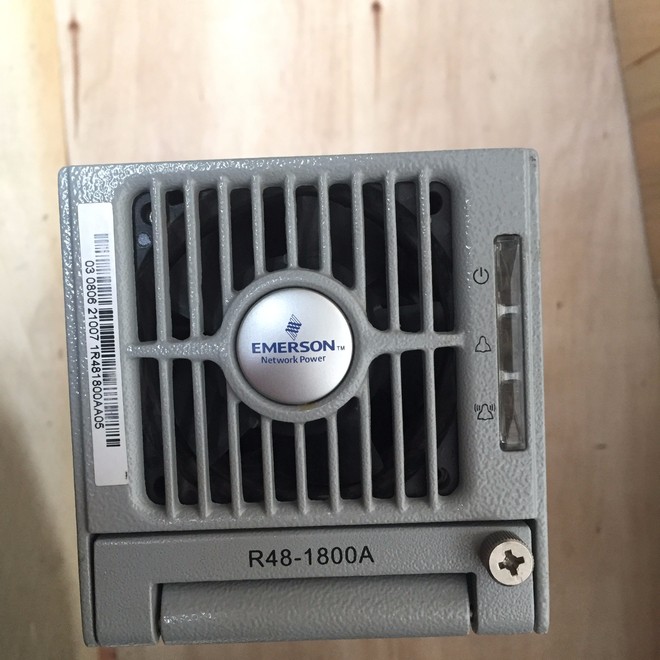

艾默生R48-1800A整流模块

系统特点：
 整流模块采用有源功率因数补偿技术，功率因数值达0.99。
  交流输入电压正常工作范围宽至85V～300V。
  整流模块采用全面软开关技术，额定效率高达91％以上。系统效率高达88％以上。整流 模  块超低辐射。采用先进的电磁兼容设计，整流模块能够满足CE、NEBS、YD/T983 等国内外标准要求。整流模块的传导和辐射均能达到Classl B的要求。
  整流模块安规设计符合UL，CE，NEBS标准。l
  整流模块采用无损伤热插拔技术，即插即用，更换时间小于1min。l
  整流模块有输出过压硬件保护和输出过压软件保护。软件过压保护方式有两种选择：一次过压锁死模式、二次过压锁死模式。l
  完善的电池管理。有电池低电压保护功能和负载下电功能，能实现温度补偿、自动调压、无级限流、电池容量计算、在线电池测试等功能。l
  可记录200条历史告警记录；可记录10组电池测试数据。l
  网络化设计，提供一路RS232接口、Modem、干接点等多种通信接口，组网灵活，可实现远程监控，无人值守。l

  完善的交、直流侧防雷设计。l

艾默生R48-1800A，艾默生整流模块，R48-1800A艾默生整流模块



 艾默生R48-1800A电源系统技术参数：
3.1 进/出线方式：交流下进线，直流上出线。
（1）．PS48300/1800-X1：双路交流输入、有用户交流输出，直流输出路数为12路，机柜高度1.6m；
（2）．PS48300/1800-X3：两路交流输入、有用户交流输出，直流输出路数为12路，机柜高度2.0m；
（3）．PS48300/1800-X2：单路交流输入、无用户交流输出，直流输出路数为12路，机柜高度2.0m。
（4）．PS48300/1800-X6：单路交流输入、有用户交流输出，直流输出路数为7路，无整流模块输入   空开，机柜高度1.6m。
 PS48300/1800
-X1 PS48300/1800
-X3 PS48300/1800
-X2 PS48300/1800
监控模块M500D 1台
标准配置：5台；可选数量：2～10台
整流模块R48-1800A
交流配电 防雷 II/C级防雷

两路交流输入空开规格：2×100A/3P 单路交流输入，交流输入空开规格1×63A/4P
 交流输出空开规格：1×16A/3P，3×16A/1P

无用户交流输出空开规格：1×16A/3P  1×16A/1P
直流配电 防雷 直流侧防雷

两路电池输入熔丝：2×250A NT1

艾默生R48-1800A，艾默生整流模块，R48-1800A艾默生整流模块

 负载输出 12路负载输出，总负载电流≤200A。其中：
1．负载下电支路有6路，包括：
5×100A（FUSE），1×63A/1P（MCB）
2．电池保护下电支路有6路，包括：
2×63A/1P，2×32A/1P，2×10A/1P（MCB） 7路负载输出，总负载电流≤200A。其中：
1．负载下电支路有3路，包括：
3×100A（FUSE）
2．电池保护下电支路有4路，包括：
2×32A/1P，2×10A/1P（MCB）
可选部件 温度传感器及其线缆，Modem，远程监控附件
4.  电源系统详细技术指标：名称 PS48300/1800
 环境条件 工作温度 -5～40℃
 储存温度 -40～70℃
 相对湿度 5～95％RH

 海拔高度 ≤2000m（超过需降额使用）

艾默生R48-1800A，艾默生整流模块，R48-1800A艾默生整流模块

 其它 没有导电尘埃和腐蚀性气体，没有爆炸危险
交流输入 输入制式 三相五线制
 额定输入相电压 220V
 输入电压范围 85～300Vac
 输入交流电压频率 45～65Hz
 最大输入电流 ≤40A（170V输入）
 功率因数 ≥0.99
直流输出 输出直流电压 42.2～57.6Vdc
 输出直流电流 0～300A
 稳压精度 ≤1％
 效率 ≥88％
 峰峰值杂音电压 ≤200mV（0～20MHz）
 电话衡重杂音电压 ≤2mV（300～3400Hz）
 宽频杂音电压 ≤100mV（3.4kHz～150kHz）；≤30mV（150 kHz～30MHz）
 离散杂音 ≤5mV（3.4kHz～150kHz）；≤3mV（150kHz～200kHz）；≤2mV（200 kHz～500kHz）；

≤1mV（0.5MHz～30MHz）
