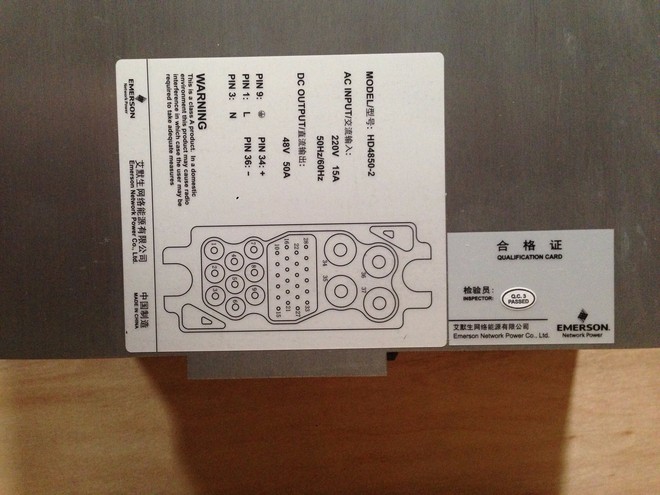

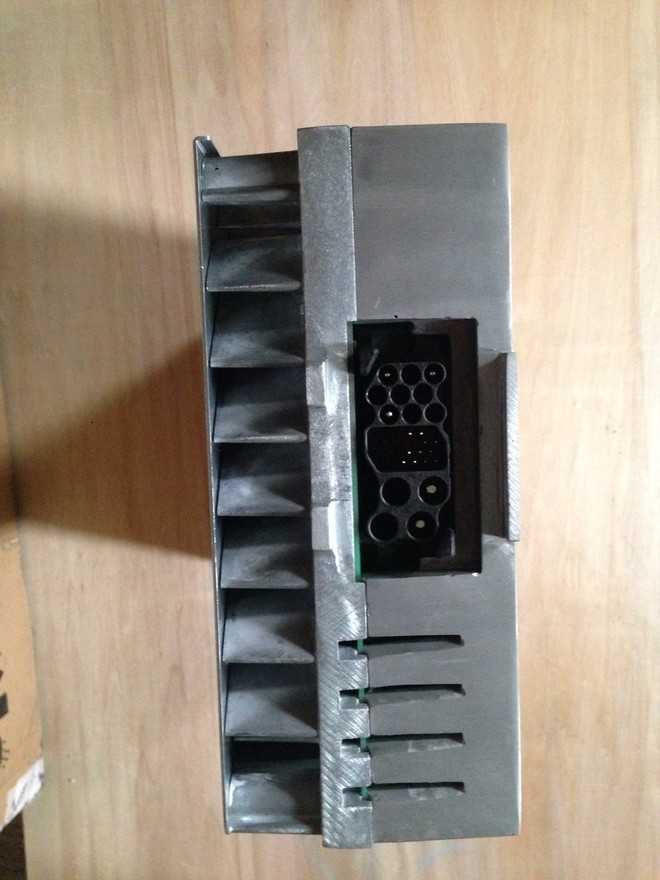

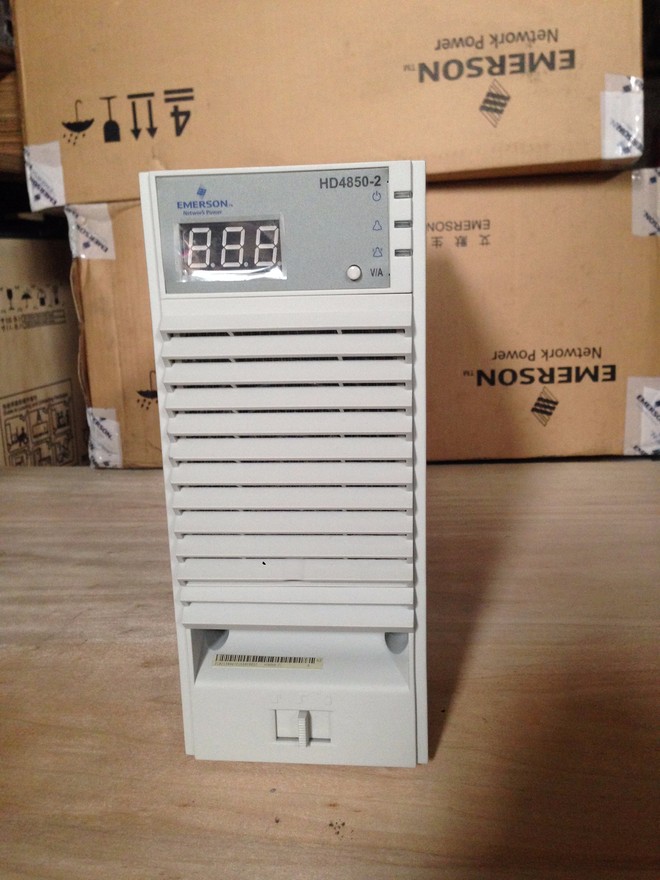

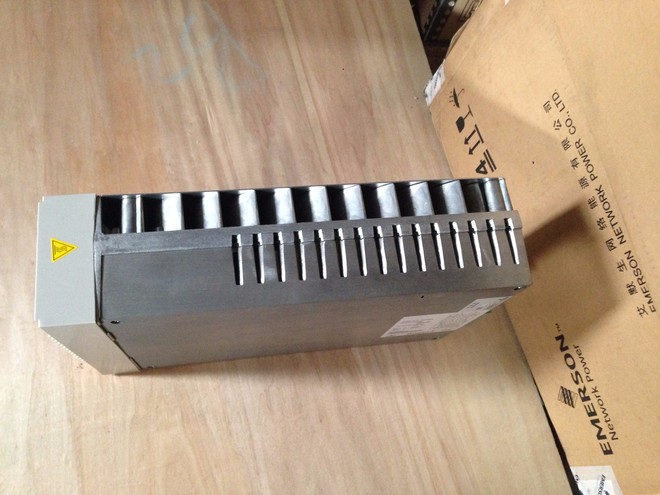

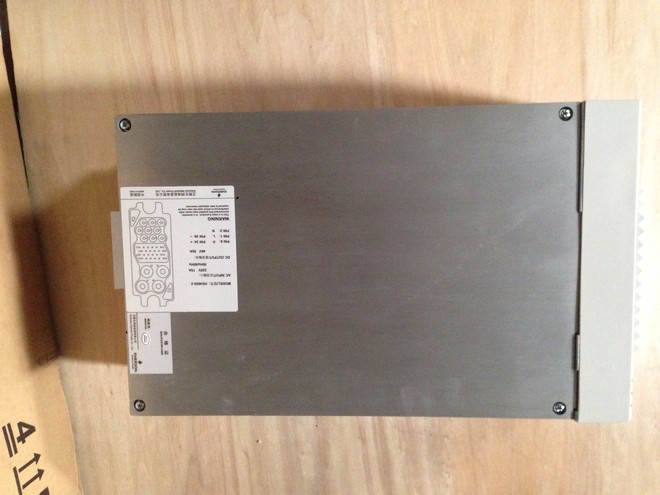

艾默生HD4850-2整流模块

艾默生HD4850-2整流模块的技术参数：

1．环境条件：

工作温度：-5～45℃

储存温度：-40～85℃

相对湿度：≤95%RH

海拔高度：≤3000m

2．输入特性：

输入(相)电压：120～290VAC（120~170VAC时限功率）

输入电流：    ≤15A（额定输入电压，满负载）

输入电网频率：45～65Hz

开机瞬间冲击电流峰值：≤1.5倍额定输入电流

不工作承受最大静态电压：320VAC，1小时

3．输出特性：

输出直流电压：42～58V（连续可调）

输出直流电流：0～50A（最大可输出55A）

4．负载调整率：≤±0.4%

5．电网调整率：≤±0.1%（170V～290V）

6．输出限流特性：

无级限流，在0～110%额定电流值之间连续可调。

7．功率因数：≥0.99

艾默生HD4850-2，艾默生整流模块，HD4850-2艾默生整流模块

8．效率：≥90%（50%～100%负载）

艾默生HD4850-2，艾默生整流模块，HD4850-2艾默生整流模块

9．均流不平衡度：≤±3%

10．稳压精度：≤±0.5%

11．温度系数（1/℃）：≤±0.2‰

12．动态响应

动态响应：25%--50%--25%或50%--75%--50%负载变化时，响应时间≤200ms，超调量≤5%。

软启动时间：3～8s

13．杂音指标

峰--峰值杂音电压：≤150mV（0～20MHz）

衡重杂音电压：    ≤1mV

宽频杂音电压：    ≤50mV（3.4kHz～150kHz）

       ≤20mV（0.15MHz～30MHz）

离散杂音电压：    ≤5mV（3.4kHz～150kHz）

       ≤3mV（150kHz～200kHz）

       ≤2mV（200kHz～500kHz）

       ≤1mV（0.5MHz～30MHz）

14．音响噪音：≤50dB（A）

15．绝缘电阻与绝缘强度（环境温度28～30℃，相对湿度90%）：

1）绝缘电阻：

直流部分、交流部分对外壳之间以及交流部分对直流部分之间的绝缘电阻≥10MW（试验电压500VDC）

2）绝缘强度：

交流部分对外壳：1500VAC，50Hz，1min，无击穿，漏电流≤30mA

交流部分对直流部分：1500VAC，50Hz，1min，无击穿，漏电流≤30mA

直流部分对外壳：500VAC，50Hz，1min，无击穿，漏电流≤30mA
