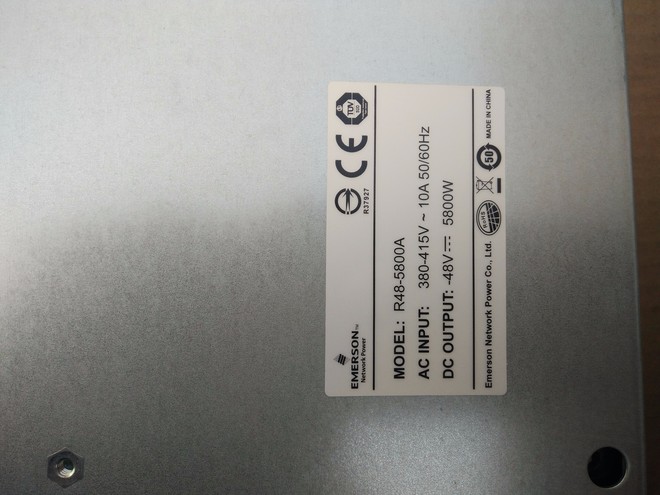

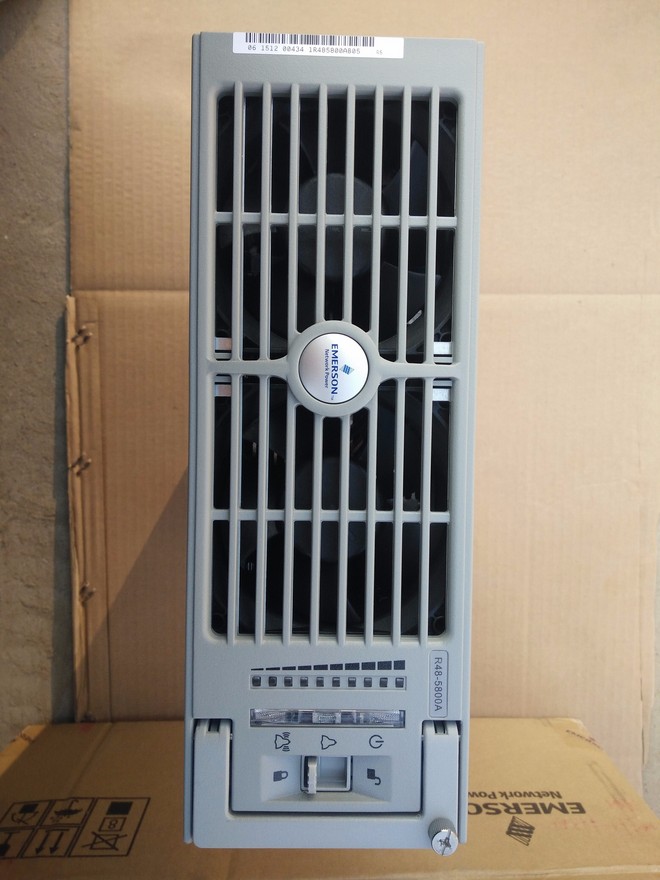

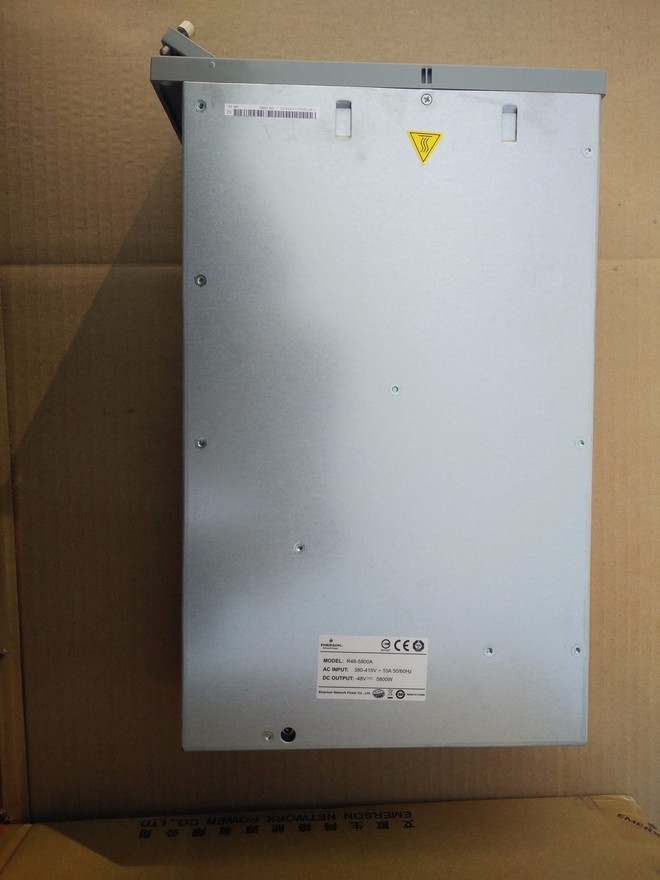

艾默生R48-5800A ，整流模块R48-5800A 通信电源模块

环境条件

工作温度

－40℃～65℃，其中－40℃～45℃输出额定功率5800W，大于45℃时限功率输出

相对湿度

90％RH

海拔高度

2000m（海拔高度2000m以上降额使用）

交流

输入

输入电压制式

三相四线制

输入电压范围

260Vac～530Vac

不工作承受最大静态电压

600Vac

额定输入电压

380Vac～480Vac

输入电流

＜13A（线电流）@5800W，输入电压为380Vac

启动冲击电流

不大于额定输入稳态峰值的150％

允许输入电网频率

45Hz～65Hz

额定输入电网频率

50Hz/60Hz

直流

输出

输出直流电压范围

42V～58V

输出直流电流

0A～121A（限流点可以设置）

稳压精度

＜±1％

负载调整率

≤±0.5％

电压调整率

≤±0.1％

启动超调量

≤±0.1％

功率因数和THD

功率因数

＞0.98  @50％～100％额定输出功率

＞0.99  @100％额定输出功率，标称输入电压和频率

THD

＜5％  @50％～100％额定输出功率

安全

规范

安全标准

UL/ EN/ IEC 60950-2000

安规要求

CE

杂音

指标

峰-峰值杂音

≤100mV（0Hz～100MHz）

电话衡重杂音

≤1mV  @0％～100％额定输出功率以及负载限流（输出电压＞42V）

＜32dBrnC  @0％～100％额定输出功率以及负载限流（输出电压＞42V）

≤2mV（300Hz～3400Hz）        参考标准：YD731-2002

宽频杂音

≤50mV（3.4kHz～150kHz）       参考标准：YD731-2002

≤20mV（150kHz～30MHz）       参考标准：YD731-2002

＜20mV（25Hz～20kHz）         参考标准：ETS EN 300 132-2

＜100mVrms（在10kHz～20MHz内的任意3kHz波段） 参考标准：Telcordia GR-947-Core

离散杂音

≤5mV（3.4kHz～150kHz）        参考标准：YD731-2002

≤3mV（150kHz～200kHz）       参考标准：YD731-2002

≤2mV（200kHz～500kHz）       参考标准：YD731-2002

≤1mV（0.5MHz～30MHz）        参考标准：YD731-2002

窄带杂音

－21dBm（20mV）   @25Hz～200Hz

－40dBm（2.24mV）  @500Hz～3000Hz（在此范围内线性变化）

－35dBm（4mV）     @3kHz～20kHz    参考标准：ETSI EN 300 132-2

EMC指标

浪涌

输入：1kV差模/2kV共模；输出：800V/2Ω；信号线：1kV差模/2kV共模     参考标准：YD/T983-1998（保留）
