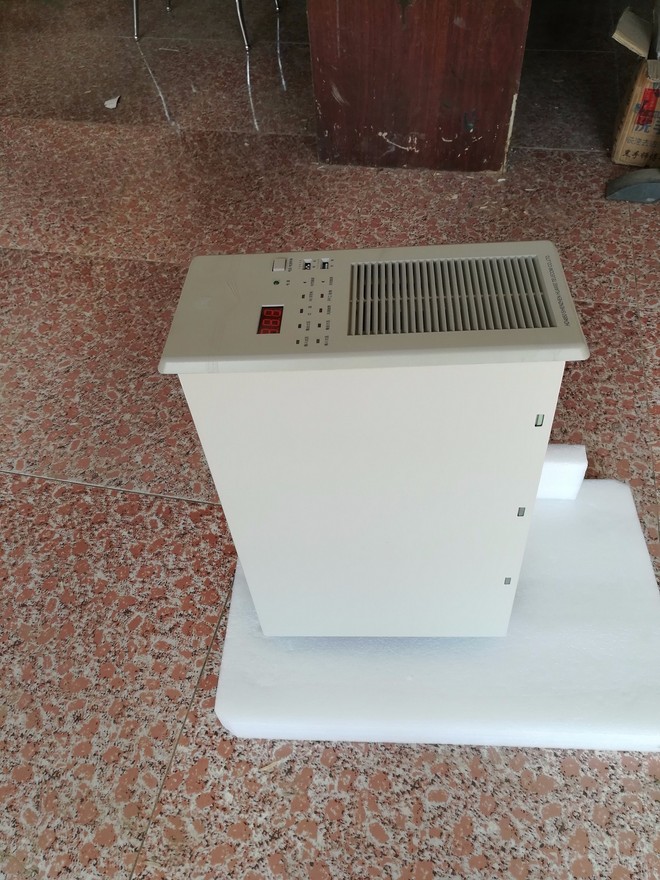

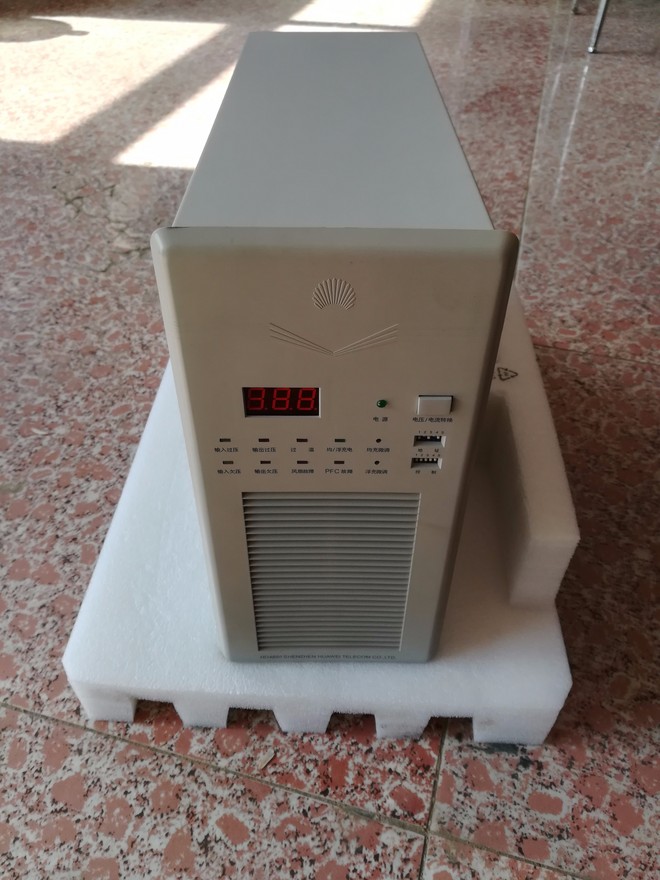

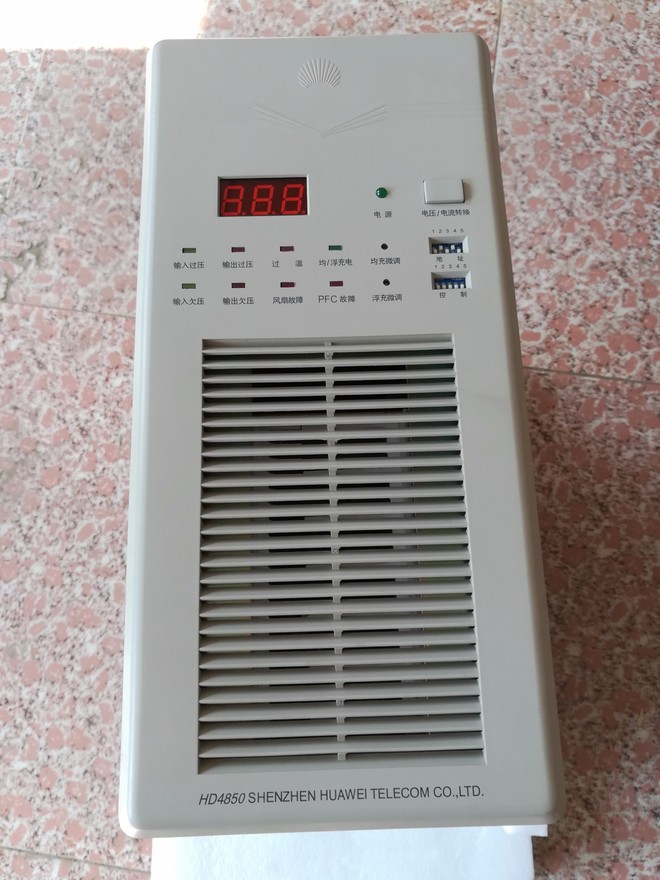

华为HD4850，华为整流模块HD4850通信电源模块

华为HD4850，华为整流模块

华为HD4850整流模块的技术参数：

1、   华为HD4850整流模块的环境条件：
工作温度：-5～45℃
储存温度：-40～85℃
相对湿度：≤95%RH
海拔高度：≤3000m
2、华为HD4850整流模块的输入特性：
输入(相)电压：120～290VAC（120~170VAC时限功率）
输入电流： ≤15A（额定输入电压，满负载）
输入电网频率：45～65Hz
开机瞬间冲击电流峰值：≤1.5倍额定输入电流
不工作承受最大静态电压：320VAC，1小时
3、华为HD4850整流模块的输出特性：
输出直流电压：42～58V（连续可调）
输出直流电流：0～50A（最大可输出55A）
4、负载调整率：≤±0.4%
5、电网调整率：≤±0.1%（170V～290V）
6、输出限流特性：
无级限流，在0～110%额定电流值之间连续可调。
7、功率因数：≥0.99
8、效率：≥90%（50%～100%负载）
典型值91%
9、均流不平衡度：≤±3%
10、稳压精度：≤±0.5%
11、温度系数（1/℃）：≤±0.2‰
12、动态响应
动态响应：25%--50%--25%或50%--75%--50%负载变化时，响应时间≤200ms，超调量≤5%。
软启动时间：3～8s
13、杂音指标
峰--峰值杂音电压：≤150mV（0～20MHz）
衡重杂音电压： ≤1mV
宽频杂音电压： ≤50mV（3.4kHz～150kHz）
≤20mV（0.15MHz～30MHz）
离散杂音电压： ≤5mV（3.4kHz～150kHz）
≤3mV（150kHz～200kHz）
≤2mV（200kHz～500kHz）
≤1mV（0.5MHz～30MHz）

14、音响噪音：≤50dB（A）

华为HD4850，华为整流模块

15、华为HD4850整流模块的绝缘电阻与绝缘强度（环境温度28～30℃，相对湿度90%）：
1）绝缘电阻：
直流部分、交流部分对外壳之间以及交流部分对直流部分之间的绝缘电阻≥10MW（试验电压500VDC）
2）绝缘强度：
交流部分对外壳：1500VAC，50Hz，1min，无击穿，漏电流≤30mA
交流部分对直流部分：1500VAC，50Hz，1min，无击穿，漏电流≤30mA
直流部分对外壳：500VAC，50Hz，1min，无击穿，漏电流≤30mA

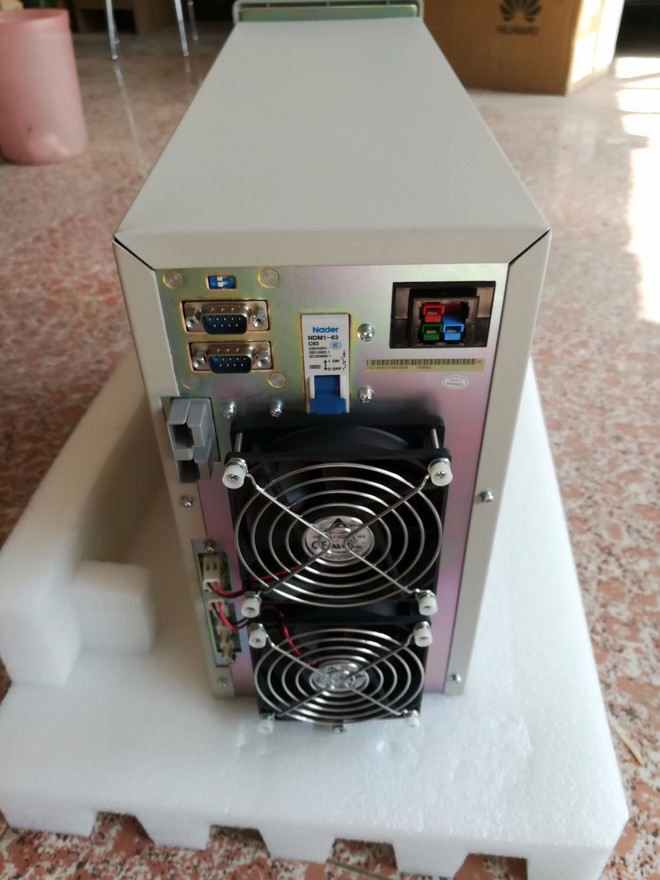

16、华为HD4850整流模块的散热方式：
风冷自然冷兼容，风冷时风扇采用无级温控调速。
17、华为HD4850整流模块的告警和保护特性：
1）短路保护：
电流回缩式保护功能，回缩电流＜30%额定电流，故障消除后自动恢复工作。
2）过欠压保护：
输出过压保护：58.0～60.0VDC
输入过压保护点：290±7VAC，回差：10±5VAC
输入欠压保护点：120±5VAC，回差：10±5VAC
18、华为HD4850整流模块的模块外型尺寸：245mm(高)×105mm(宽)×400mm(深)
19、华为HD4850整流模块的重量：≤8kg
以上就是华为HD4850整流模块的产品特点以及具体参数。
