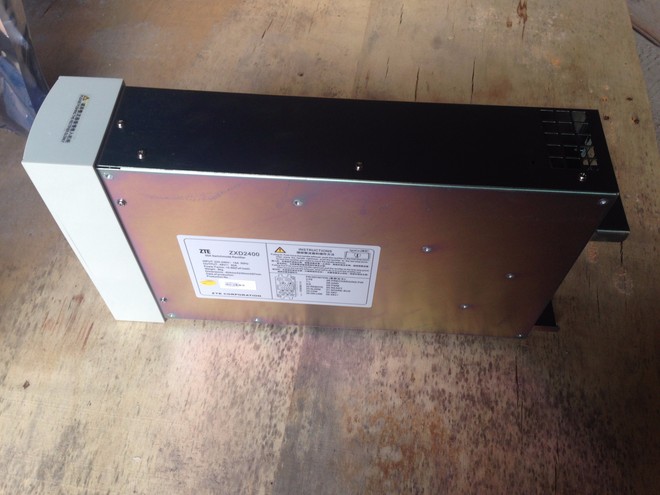

中兴ZXD2400(V3.0)，整流模块ZXD2400(V3.0)通信电源模块

中兴,ZXD2400(V3.0)，整流模块

相关说明：

1．本整流器的重量只有3.5kg，可单人操作。

2．本整流器具有热拔插功能，安装或卸载该设备之前无须断电。

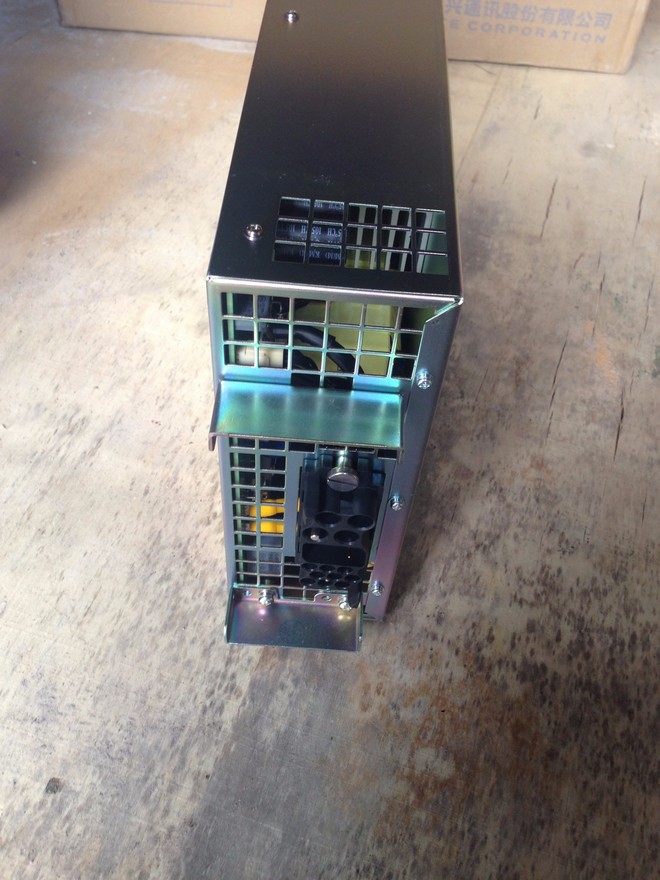

3．本整流器与电源系统之间的所有电气连接都通过输入-输出一体化插座实现，不需要另外连线。

4．请保持整流器前、后面板的空气流通。

输出电压的调定

本整流器在出厂时已经调定好，无需再调整。

出厂的调定值如下：

1．无调压PWM输入时，预设电压为（53.5±0.1）V。

2．50%占空比PWM输入时，预设电压为（49.5±0.5）V。

使用和操作

在电源系统中的使用

ZXD2400整流器通过输入-输出一体化插座实现与电源系统的连接。本整流器没有外设的开关。当电源系统中的交流输入接通时，整流器即被开启。

4.2 整流器的独立使用

ZXD2400整流器一般嵌入到电源系统中使用，不推荐单独使用。如果需要测试、独立使用整流器，请按以下方法操作：

1．使用匹配的接插件将交流电源的输入、输出线分别正确连接到整流器的输入、输出端。

2．接通交流电源以开启整流器。

3．在整流器软启动完成后（大约3s~8s），检查整流器的指示灯状态。

正常情况下，输入指示灯（IN）和输出指示灯（OUT）亮。在重载情况下，输入指示灯、输出指示灯和限流指示灯（CL）亮。如果输入电压异常或整流器有故障告警，那么输入指示灯和告警指示灯（ALM）亮，而其它指示灯灭。

4．测量整流器的输出电压。

说明：当多台整流器并联使用时，需要把所有整流器的输出正、负端进行浮连。同时把所有的均流母线（即16号插针）连接在一起。

均流总线接口

ZXD2400整流器与电源系统配套使用时，无需关注均流总线接口。如果因特殊原因需要将几个整流器脱离电源系统而单独并联使用，请在确保其他接口连接无误的情况下，将所有整流器的16号插针（SHARE-BUS）连接在一起。

三遥接口

三遥接口为非智能接口。“三遥”的内容包括：

1．上传信号：输入故障信号、整流器故障信号。

2．接收信号：开关机信号、输出电压调整信号（PWM）。

3．遥调量：直流输出电压的调节、输出限流点的调节。通过调节输出电压来间接调节输出限流点。

内部保护功能

交流输入过、欠压保护

基于模块设计已具有极宽的输入电压范围（80VAC~300VAC）以及电路的过、欠压的检测仅作为保护依据，交流输入电压的检测仍基于正弦波或波形畸变较小的情况。此时，交流电压检测采用全波整流平均值检测，交流输入电压取样点在交流输入缓启动之前。交流输入的过、欠压保护及降功率控制方案如下：

1．辅助电源的启动电压≤70VAC。

2．当交流输入≤80VAC时，关闭整流器前级（PFC）和后级（DC/DC）。

3．当80VAC≤交流输入≤110VAC时，限流点Imax=（10±2）A。

4．当110VAC≤交流输入≤150VAC时，限流点Imax=（20±2）A。

5．当150VAC≤交流输入≤300VAC时，限流点Imax=（32±1）A。

6．当交流输入≥300VAC时，关闭整流器前级（PFC）和后级（DC/DC）。

上述功能全部由硬件实现。电压误差精度为±10V，回滞宽度为（15±10）V。

PFC输出电压过、欠压保护

PFC输出电压的过、欠压保护功能主要用于防止交流电压瞬间断电再恢复的情况，具体要求如下：

1．当PFC输出电压>440VDC时，关闭后级DC-DC功率变换和前级PFC。

2．当PFC输出电压<340VDC时，关闭后级DC-DC功率变换。

上述功能由硬件实现。数据误差精度为±10V，回滞宽度为（15±10）V。

输出过压保护

输出过压保护电路的设置是为了防止输出电压因电压环故障等引起的输出电压过高，从而避免直流输出的滤波电容及用电设备的损坏。输出电压的过压点定为（61±1）V，该过压点不可调节。当输出电压超过（61±1）V时，整流器输出闭锁，需断电并排除故障之后再重新开启。

输出电流过流保护

输出电流过流保护电路的设置是为了在输出限流电路故障的情况下避免整流器因电流过流而损坏。为了避免过流保护先于限流电路工作，过流保护的响应速度慢于限流保护，并且过流保护点高于最大限流点。本过流点为（36±2）A。

输出电流过流保护属于备份保护，一般情况下不会有所动作。本功能被设置为不可恢复，即一旦过流保护有所动作之后必须排除故障后再重新启动。

过温保护及温控调速

为了提高风扇的可靠性，须对风扇转速进行控制。正常状态下，根据散热器的温度，风扇有半转和全转两种状态。半转与全转的温度分界点为50℃。

若风扇故障或风扇已全转后散热器的温度仍上升，为了保护整流器不致损坏，本设备采用负温度热敏电阻进行最高温度限制。具体如下：

1．当检测点温度超过温度设置点时，系统关闭后级DC-DC功率变换部分。

2．当温度下降到温度设置点时，后级DC-DC功率变换部分开始工作。

使用注意事项

1．交流输入和工作环境应符合使用条件。

2．确认电源系统的接线无误后方可插入整流器。请缓慢插拔，以保证完成整流器内部的充/放电。

3．请保持整流器前后的空气流通。

4．使用中请注意机箱要可靠接地。
