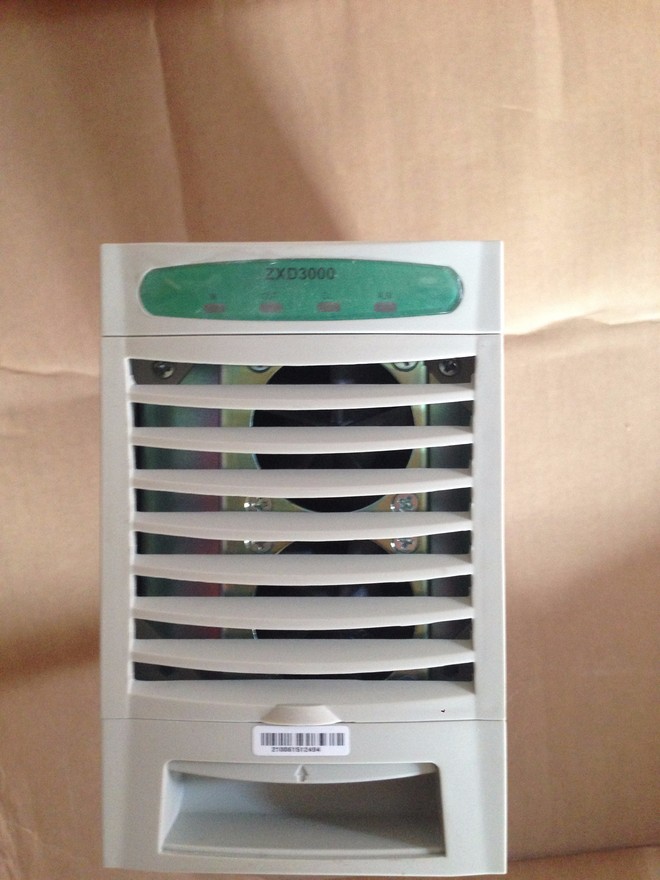

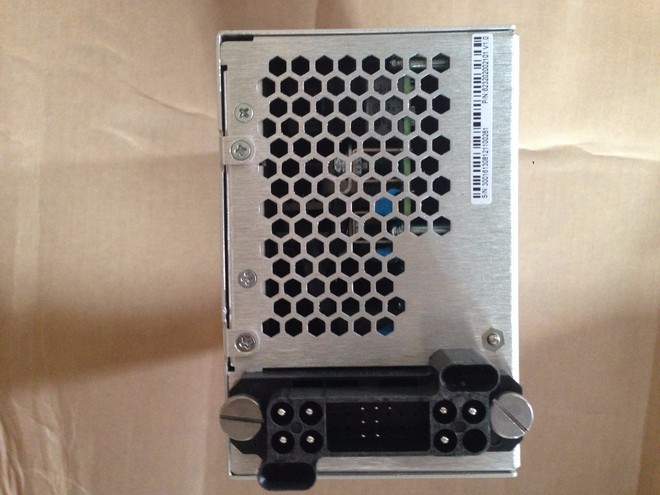

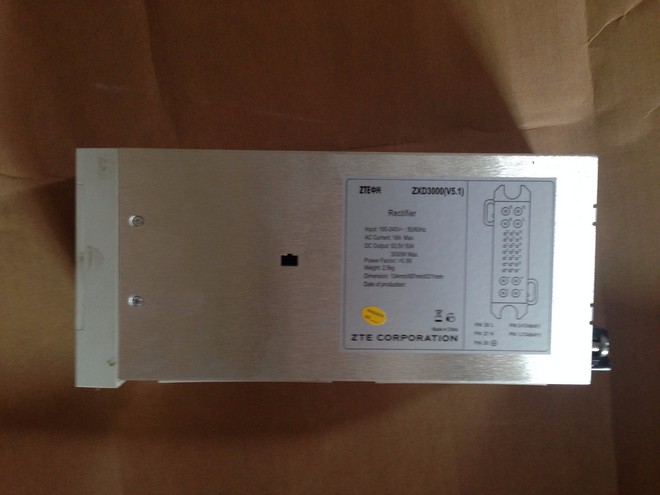

中兴ZXD3000(V5.1)整流模块ZXD3000(V5.1)通信电源模块

中兴,ZXD30009(V5.1)整流模块

中兴ZXD3000（V5.1）整流模块几大特点要求

中兴ZXD3000（V5.1）产品特点

中兴ZXD3000（V5.1）采用有源功率因数校正技术，明显地减小对电网的污染。

安全性和电磁兼容性符合相关的国际标准。

输入电压范围宽，更适用于电网电压波动较大的地区使用。

较宽的工作温度范围，在-5℃~+45℃的温度范围内可以全额输出功率。

紧凑型设计，功率密度高达 540mW/cm 3 。

具有热插拔功能。

体积小，重量轻。

交流输入过、欠压保护

基于模块设计已具有极宽的输入电压范围（80V
AC ~300V AC ）以及电路的过、欠压的检测仅作为保护依据，交流输入电压的检测仍基于正弦波或波形畸变较小的情况。此时，交流电压检测采用全波整流平均值检测，交流输入电压取样点在交流输入缓启动之前。

中兴ZXD3000（V5.1）交流输入的过、欠压保护及降功率控制方案如下：

1． 辅助电源的启动电压≤70V AC 。

2． 当交流输入≤80V AC 时，关闭整流器前级（PFC）和后级（DC/DC）。

3． 当 80V AC ≤交流输入≤110V AC 时，限流点I max =（10±2）A。

4． 当 110V AC ≤交流输入≤150V AC 时，限流点I max =（20±2）A。

5． 当 150V AC ≤交流输入≤300V AC 时，限流点I max =（32±1）A。

6． 当交流输入≥300V AC 时，关闭整流器前级（PFC）和后级（DC/DC）。

上述功能全部由硬件实现。电压误差精度为±10V，回滞宽度为（15±10）V

中兴ZXD3000（V5.1）使用注意事项

1． 交流输入和工作环境应符合使用条件。

2． 确认电源系统的接线无误后方可插入整流器。请缓慢插拔，以保证完成整

流器内部的充/放电。

3． 请保持整流器前后的空气流通。

4．中兴ZXD3000（V5.1）
使用中请注意机箱要可靠接地
