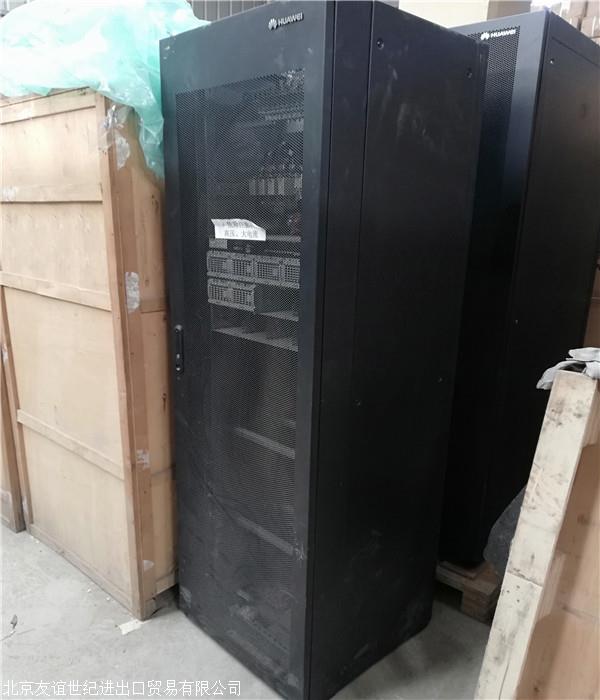

华为通信电源TP48600B-N20A1室内通信高频电源机柜，600A电源柜

　优势

　　●高集成化设计，可内置3组电池，有效利用机房面积

　　● 高效整流模块效率>96%，节能减排

　　● 完善的模块休眠功能，进一步提高系统效率

　　● 整流模块工作环境温度范围-40 ℃ ～+75℃，55℃输出丌降额

　　● 整流模块和监控均支持热插拔技术，安装维护便利

　　● 智能化蓄电池管理和电池保护，延长电池使用寿命

　　● 电池防反接设计，有效避免因电池接反带来的安全和设备损坏危险

　　● 支持5路模拟量和9路开关量输入，8路干接点输出，节省环境采集器开支

　　● 可通过华为主设备实现带内传输组网，节省传输资源，提高电源网管可靠性

　应用场景

　　● 中小型核心机房

　　● 传送网机房

　　● 大容量室内宏站

　　● 企业网中心机房

　　基本指标

　　尺寸:600mm（宽）×600mm（深）×2000mm（高）

　　重量: ≤131kg（丌包含整流模块和电池）

　　制冷方式: 自然散热

　　安装方式: 防静电地板安装，地面安装

　　走线方式:上进线，上出线

　　维护方式:前操作、前维护，支持靠墙（离墙壁距离≥100mm）

　　保护等级: IP20

　　电池空间:24U（内置3组×150Ah）；另可外置1组同等容量电池

　　交流配电

　　输入模式:220/380V三相四线

　　输入电压: 85～300VAC

　　输入频率: 45~66Hz，额定值：50Hz/60Hz

　　输入方式: 空开：1×125A/3P

　　交流防雷: 20kA/40kA，8/20μs

　　直流配电

　　输出电压: 42~58VDC，额定值：53.5VDC

　　大容量: 36kW（12×3000W）

　　电池支路:熔丝（STF15-80/250或TPS-250A）：4×250A

　　一次下电支路: 熔丝（NT00）：4x160A空开：2x63A/1P，6x32A/1P，2x10A/1P

　　二次下电支路空开：2x63A/1P，2x32A/1P，2x10A/1P

　　华为TP48600B-N20A1，华为室内柜，华为电源柜，华为直流600A电源柜，华为一体柜，高频电源开关柜

　　直流防雷: 10kA/20kA，8/20μs

　　整流器

　　额定功率: 3000W（176~300VAC）

　　效率: >96%

　　工作温度: -40℃~+75℃

　　尺寸: 103mm（宽）×243mm（深）×88.9mm（高）

　　重量: ≤2.8kg

　　功率因素:≥0.99

　　谐波失真:≤5%

　　室内一体化电源系统TP48600B-N20A1，华为室内柜，华为电源柜，华为直流600A电源柜

　　监控模块

　　信号输入: 5路模拟量（电池温度，环境温度，环境湿度，温度1，温度2）9路开关量（水浸，烟感，门磁，6路公共输入）

　　告警输出: 8路干接点

　　通信端口: RS232，RS485，FE

　　储存能力: 多达1000条历史告警记录

　　显示模式: LCD
