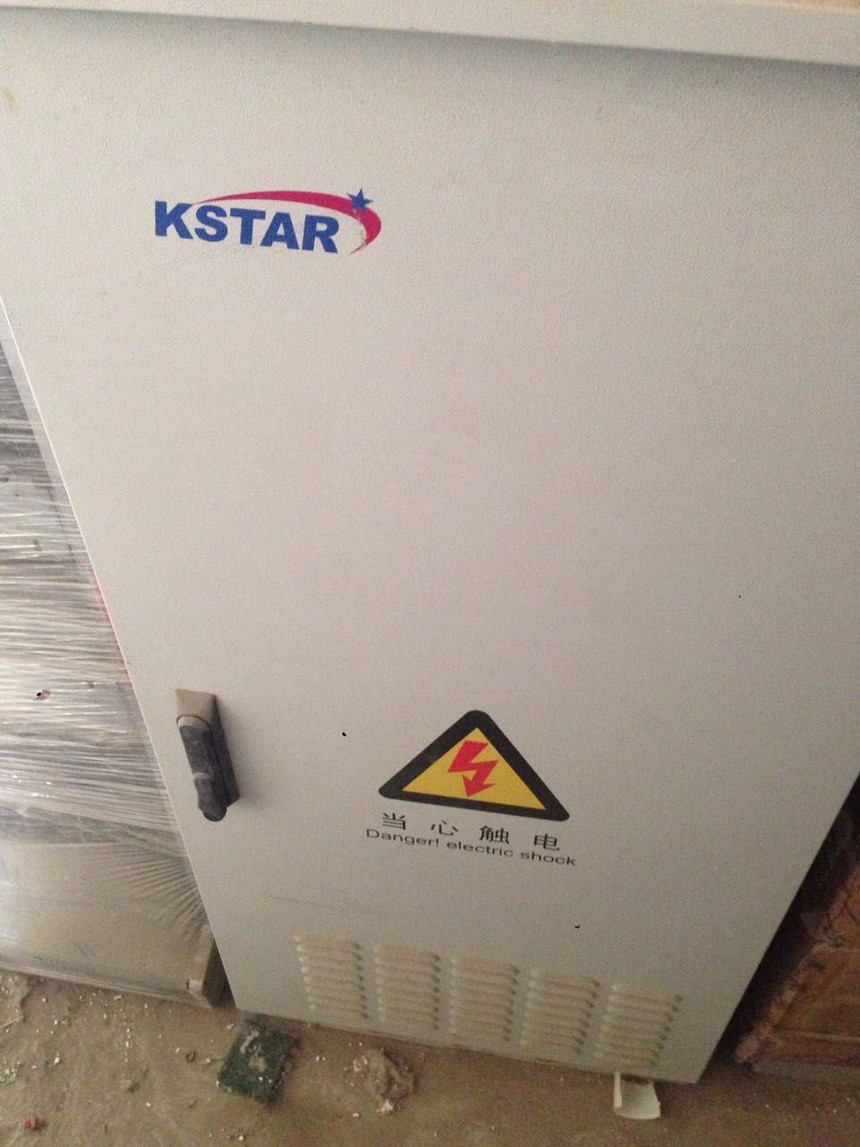

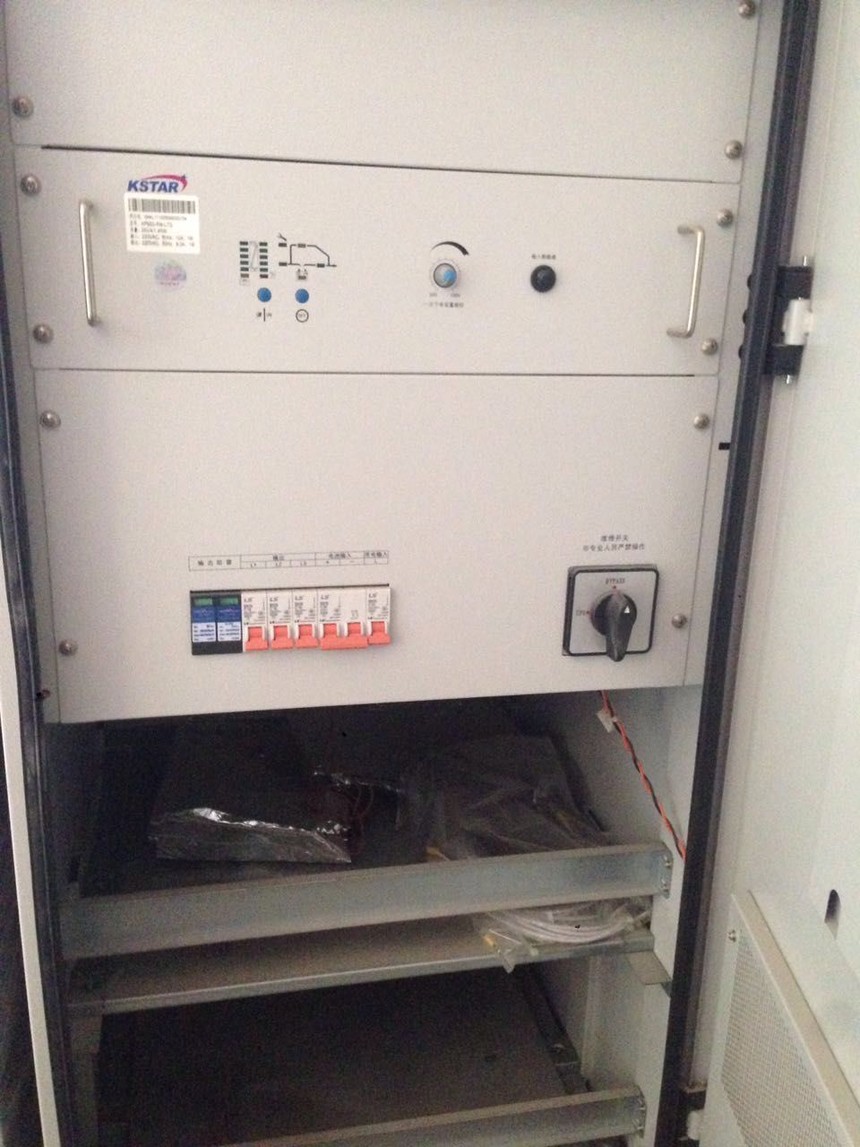

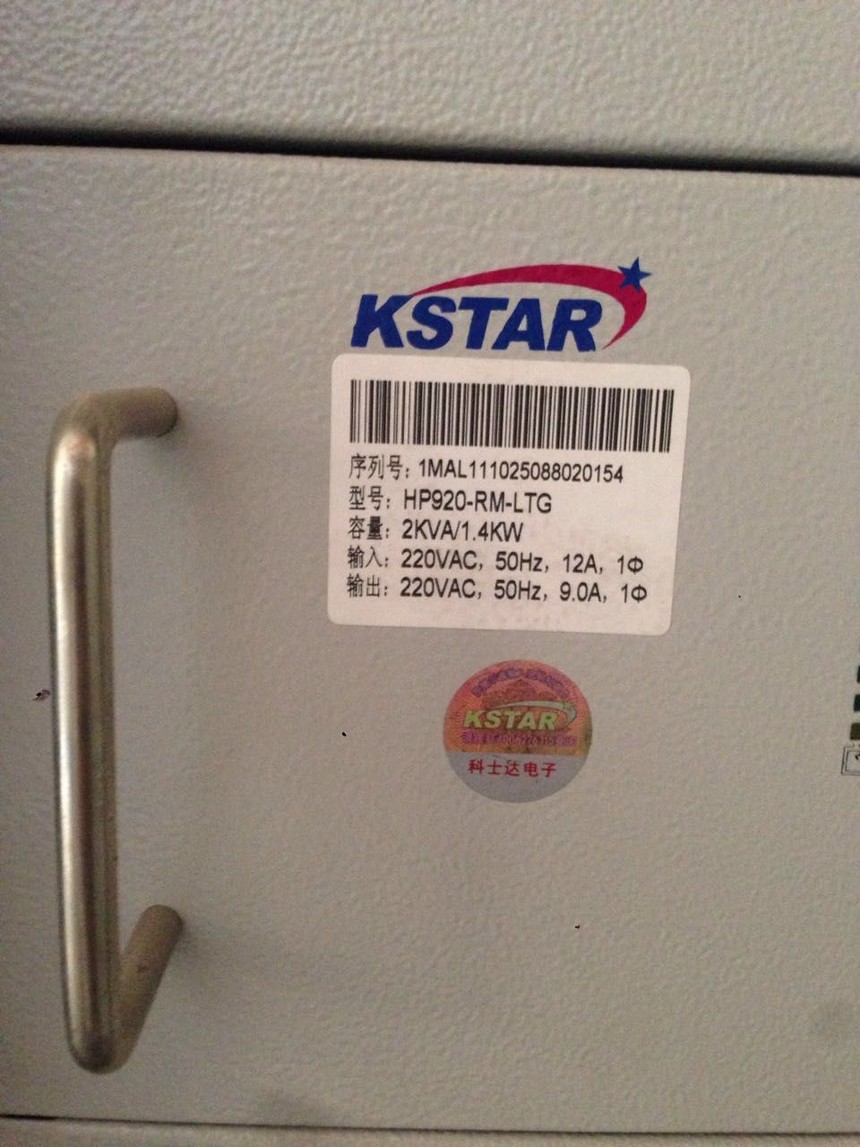

科士达HP920-RM-LTG室外一体化UPS2KVA电源柜

科士达HP920-RM-LTG室外一体化UPS电源柜

科士达HP920-RM-LTG室外一体化UPS电源柜,室外2KVAups电源

重要参数编辑

输入频率范围：46－－54Hz　Hz

输出电压范围：220Vac±3%　V

基本参数编辑

UPS类型：在线式

额定功率：2KVA

电池类型：标机内置电池8x7AH,直流电压96V DC

电池容量：8

充电时间：8小时

输入电压范围：160－－276Vac　V

输入频率范围：46－－54Hz　Hz

输出电压范围：220Vac±3%　V

输出频率范围：±0.5%　Hz [1]

输出电压波形：正弦波

面板显示：UPS的运转状况、负载状况，电池供电状况

产品重量：33

其它性能：输入功因0.95以上，符合EN605552,输出线性负载失真度<3%线性负载,非线性负载失真度<5%,过载能力>105%→10s/>150%→200ms。毛重35KG.

UPS类型：在线式

额定功率：2KVA

输入电压范围：160－－276Vac　V

输入频率范围：46－－54Hz　Hz

输出电压范围：220Vac±3%　V

电池容量：8

充电时间：8小时

科士达HP920长延时机型详细参数切换到传统表格版

基本参数编辑

UPS类型：在线式

额定功率：2KVA

电池类型：标机内置电池8x7AH,直流电压96V DC

电池容量：8

充电时间：8小时

输入输出参数编辑

输入电压范围：160－－276Vac　V

输入频率范围：46－－54Hz　Hz

输出电压范围：220Vac±3%　V

输出频率范围：±0.5%　Hz

输出电压波形：正弦波

其它参数编辑

面板显示：UPS的运转状况、负载状况，电池供电状况

产品重量：18

其它性能：输入功因0.95以上，符合EN605552,输出线性负载失真度<3%线性负载,非线性负载失真度<5%,过载能力>105%→10s/>150%→200ms。毛重20KG

科士达HP920-RM-LTG室外一体化UPS电源柜

HP900-RM-LTG系列室外型一体化UPS-HP900-RM-LTG系列室外型一体化...

科士达UPS产品 中小功率UPS 高频大功率UPS 工频系列UPS 精密制冷 数据中心一体化...HP900-RM-LTG系列室外型一体化UPS功率范围:500VA~10kVA 工作方式:在线式...

科士达HP910-RM-LTG室外一体化UPS电源干接点告警功能

科士达HP910-RM-LTG一体化UPS电源UPS模块干接点告警输出的 1、一体化UPS电源主机...科士达室外一体化UPS电源产品性能 科士达HP920-RM-LTG室外一体化UPS电源维护和...

HP910H型号UPS2000-A-1KTTL

在线式方式在线式

1KVA容量

充电时间

备用时间

转换时间

电池阀控式铅酸电池

电池过放电保护

160-276V输入电压范围110-300VAC

46-55Hz输入频率范围40-70Hz

213-226V输出电压范围200/208/220/230/240VAC

50/60±0.5%Hz输出频率范围市电模式50/60±3Hz,电池模式50Hz±0.05%

输出电压波形

输出插座

工作噪声

412x144x213mm外观尺寸

重量

环境参数环境温度0-35℃：

105-110%,UPS在10分钟后会转旁路(市电模式)或者自动关闭(电池模式)

110-130%,UPS在1分钟后转旁路(市电模式)或者自动关闭(电池模式)

130-150%,UPS在3秒后转旁路(市电模式)或者自动关闭(电池模式)

＞150%,UPS在最多0.5秒后转旁路(市电模式)或者自动关闭(电池模式)

环境温度35-40℃：

105-110%,在5分钟后会转旁路(市电模式)或者自动关闭(电池模式)

110-130%,UPS在30秒后转旁路(市电模式)或者自动关闭(电池模式)

130-150%,UPS在1.5秒后转旁路(市电模式)或者自动关闭(电池模式)

＞150%,UPS在最多0.5秒后转旁路(市电模式)或者自动关闭(电池模式)

噪音值(dBA):55/重量:13kg其它性能额定功率:1kVA

电池容量:18-999Ah,可设置

负载功能:电脑,服务器,路由器等通讯设备

使用UPS电源的好处：

、应急使用：防止突然断电而影响正常工作，给计算机硬件造成损害。保障计算机系统在停电之后继续工作一段时间以使用户能够紧急存盘，使您不致因停电而影响工作或丢失数据。

2、是消除市电上你的电涌，瞬间高电压，瞬间低电压，电线噪声和频率偏移等“电源污染和损害”，改善电源质量，为计算机系统提供高质量的电源。

从根本使用原理上讲，UPS是一种含有储能安装，以逆变器为次要元件，稳压稳频输入的电源维护设备。次要由整流器、蓄电池、逆变器和静态开关等几局部组成。

1)整流器：整流器是一个整流安装，复杂的说就是将交流（AC）转化为直流（DC）的安装。它有两个次要功用：，将交流电（AC）变成直流电(DC)，经滤波后供应负载，或许供应逆变器；第二，给蓄电池提供充电电压。因而，它同时又起到一个充电器的作用；

2)蓄电池：蓄电池是UPS用来作为贮存电能的安装，它由若干个电池串联而成，其容量大小决议了其维持放电（供电）的工夫。其次要功用是：１当市电正常时，将电能转换成化学能贮存在电池外部。２当市电毛病时，将化学能转换成电能提供应逆变器或负载；

3)逆变器：浅显的讲，逆变器是一种将直流电（DC）转化为交流电（AC）的安装。它由逆变桥、控制逻辑和滤波电路组成；

4)静态开关：静态开关又称运动开关，它是一种无触点开关，是用两个可控硅（SCR）反向并联组成的一种交流开关，其闭合和断开由逻辑控制器控制。2013年以来中央层面核准项目数量减少90%以上要求发挥社会资本作用促进有效投资分为转换型和并机型两种。转换型开关次要用于两路电源供电的零碎，其作用是完成从一路到另一路的自动切换；并机型开关次要用于并联逆变器与市电或多台逆变器涓涓细流也能汇成大海中韩地理相近、文化相通。

技术参数表

型号  HR9306 HR9310 HR9315 HR9320

容量 6KVA 10KVA 15KVA 20KVA

交流输入

电压 三相输入380VAC±20%

或单相输入220VAC±25% 三相输入380VAC±20%

频率 50(60) Hz ±5% 自适应

频率跟踪速率 1Hz/s

输入功率因数 >0.98（满载）

交流输出

电压 单相220VAC

频率 50(60) Hz

电压稳定度 ±1%

频率稳定度 ±0.5% (市电断电时)

波形 SPWM正弦波

功率因素 0.7(滞后)

失真度 <3%(线性负载)

瞬态反应 电压变化≤4%（100%负载投入或切出）

输出电流峰值系数 3:1 (Max.)

整机效率 ＞90%

转换时间 0ms：市电模式与电池模式之间转换

<1ms：市电模式与旁路模式之间转换

电池

电压 240VDC

型式 免维护铅酸电池

充电时间 8-10小时内完成90%容量

警告装置

市电断电 蜂鸣器每隔4秒鸣叫1次

市电异常 蜂鸣器每隔4秒鸣叫1次，市电模式指示灯闪烁

电池将耗尽 蜂鸣器每隔1秒鸣叫1次，电池模式指示灯闪烁

过载 过载指示灯常亮，蜂鸣器长鸣

UPS异常 故障指示灯常亮，蜂鸣器长鸣

内部保护装置

电池 电池低压自动关机，市电恢复自动重启，小型断路器保护

过载 超载120% ，10Min后自动转至旁路供电

超载150% ，1Min后自动转至旁路供电

超载200% ，200ms后自动转至旁路供电

负载正常后恢复

过温度 UPS内部温度＞85℃自动转至旁路

输出短路 限流，自动关机，小型断路器保护

UPS异常 自动转至旁路,负载由市电供电

杂波滤波器 10~100KHz at 40dB; 100KHz~100MHz at 70dB

控制面板

LCD显示屏 显示UPS运行状态；输入、输出电压；输入、输出频率；电池电压；输出功率（%）；逆变器温度；设置UPS参数菜单；故障代码和历史记录等

电池低压指示灯 与电池模式指示灯共用，电池电压低时闪烁

过载指示灯 过载时亮

故障指示灯 故障时亮

UPS状态指示灯 市电模式；电池模式；逆变供电；旁路供电；UPS异常

通讯接口 RS232接口，可内置SNMP卡，AS400卡

安规标准

安规 IEC60950：1999；  GB4943-2001

EMI IEC61000-4-2, GB9254-1988

EMC IEC61000-4-2 (Level 4)，IEC61000-4-3 (Level 3)

IEC61000-4-4 (Level 4)，IEC61000-4-4 (Level 4)

环境

温度 0~40℃

湿度 20~90% 不凝结

海拔 小于1000m（海拔每增加500m，UPS输出减额5%）

噪音 <58dB (距离箱体1米处)

外形

输入输出接线方式 端子台

净重（无电池） 35 38 55 58

尺寸 W×D×H(mm) 260*570*700 300*580*800
