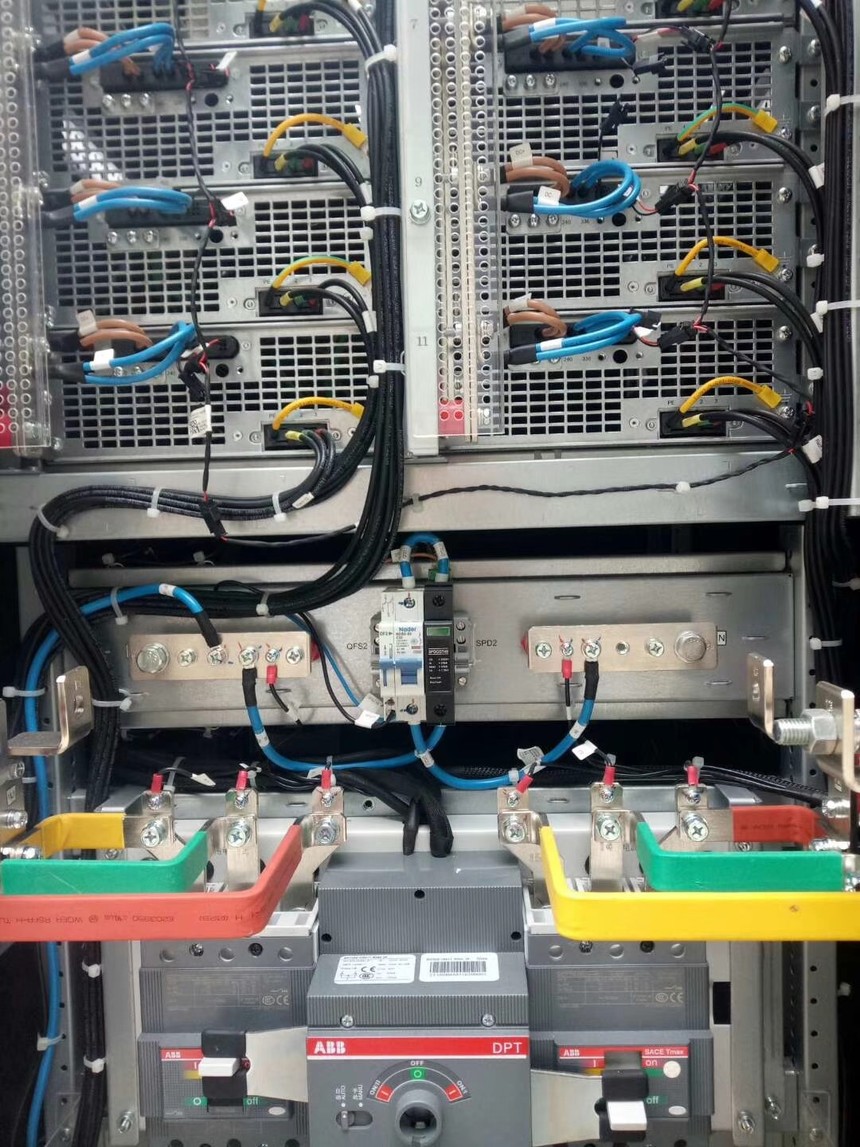

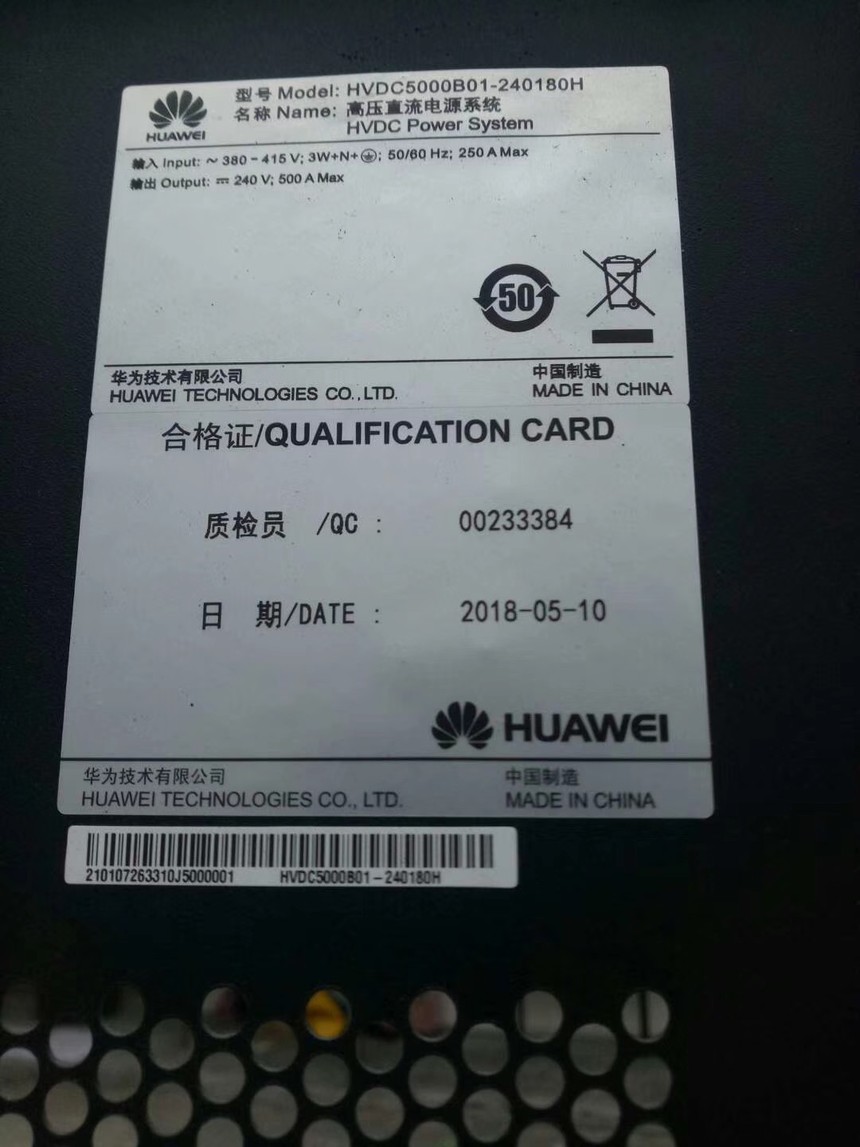

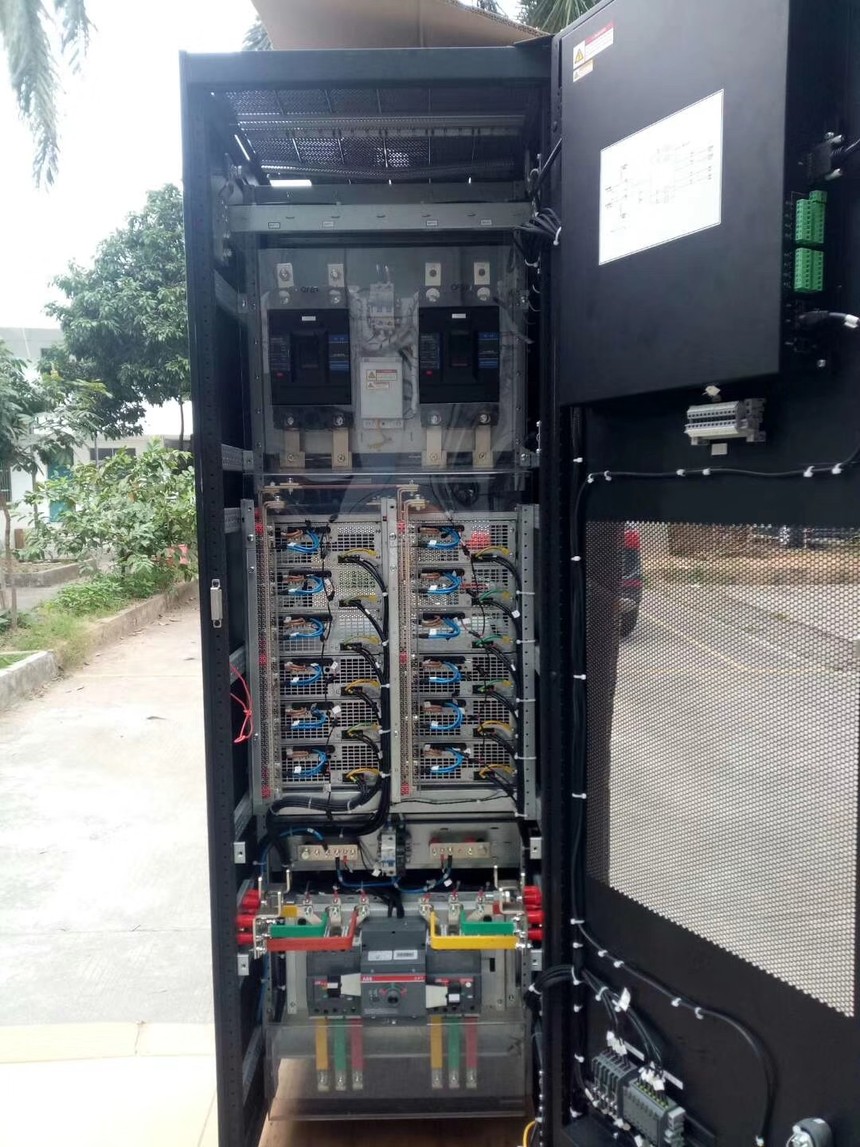

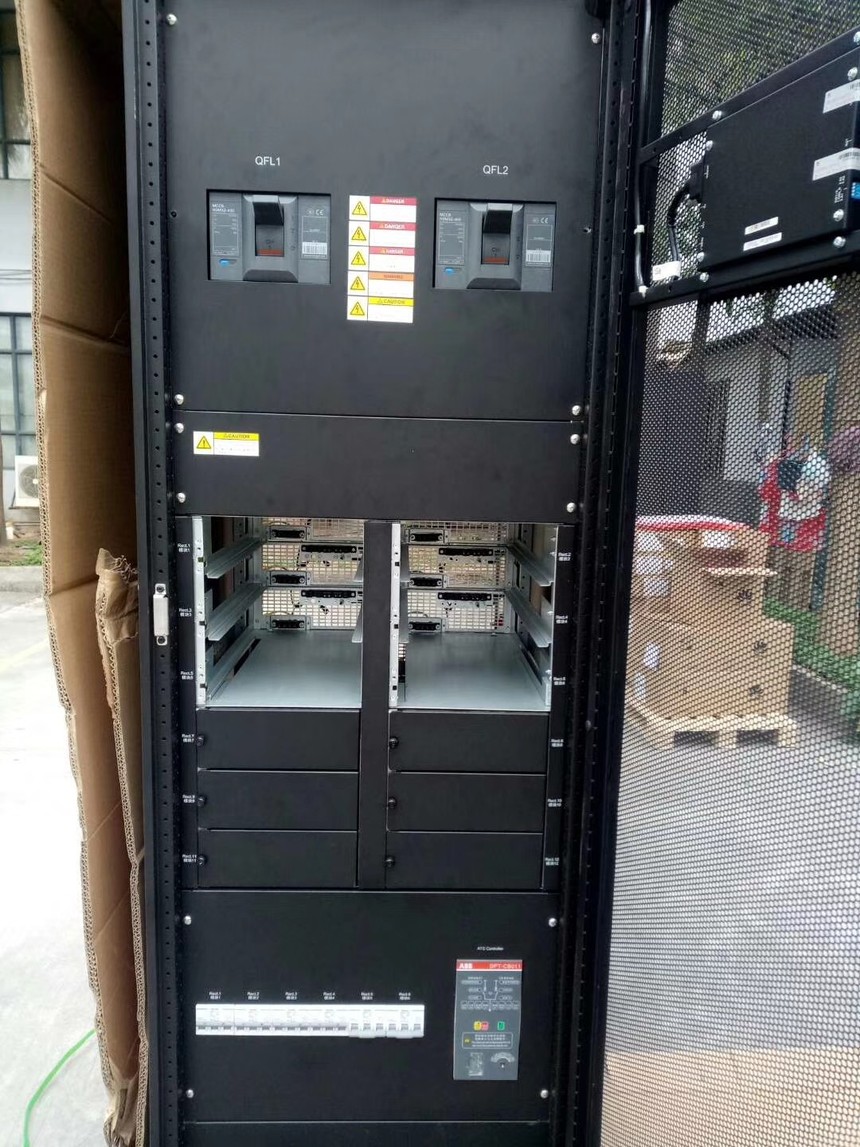

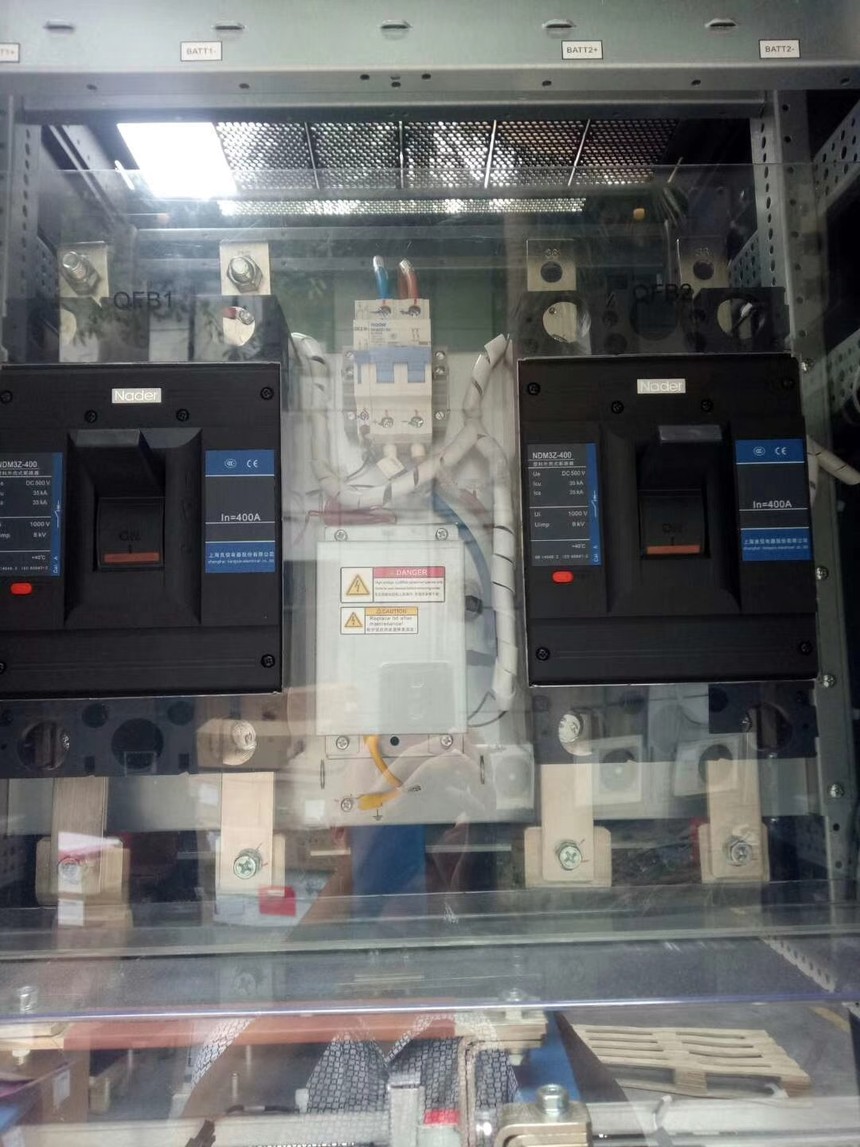

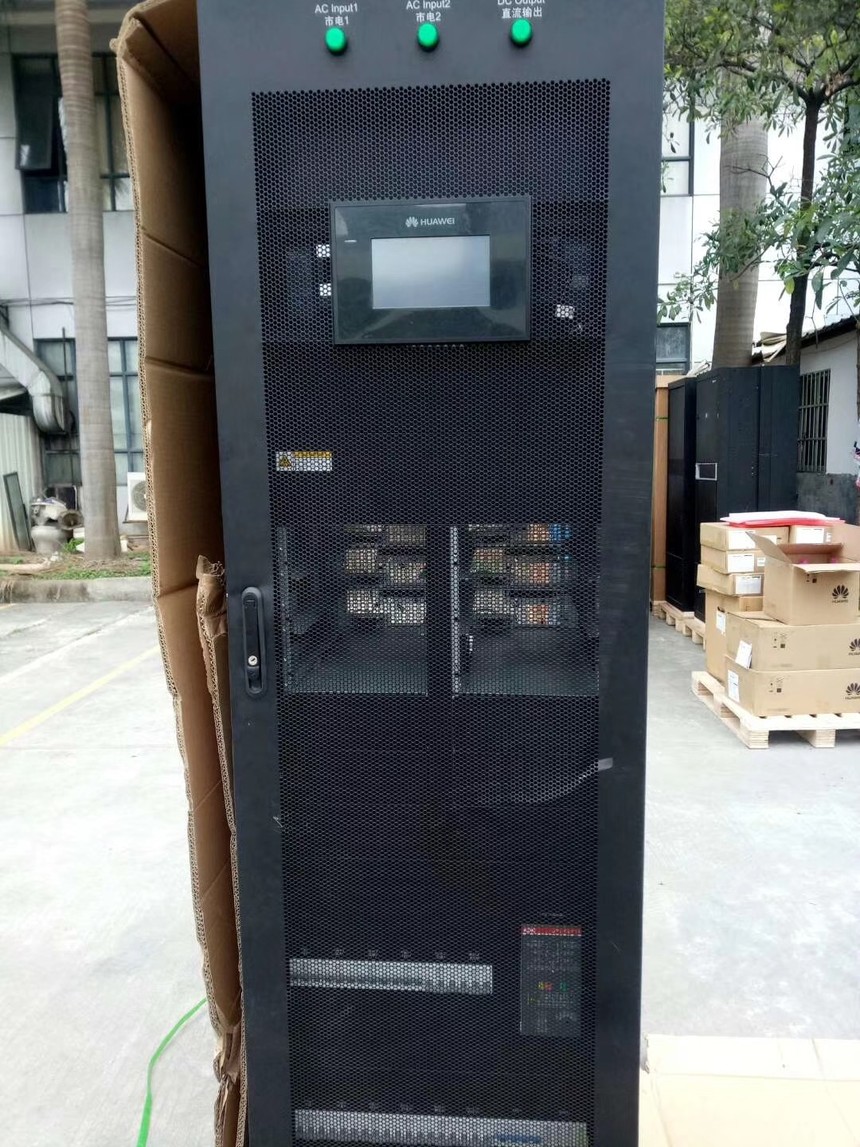

华为HVDC5000B01-240180H一体化高频开关电源机柜

华为HVDC5000B01-2

华为240V直流系统HVDC5000技术测试分析报告 第 PAGE \* Arabic \* MERGEFORMAT 7 页 华为240V直流电源系统HVDC5000 技术测试分析报告 编制单位：中国电信广州研究院网络运行质量测评实验室 测评记录 测评地点：电源测试室 测评单位：中国电信广州研究院/中国电信电源维护技术支撑中心 测评人员：孙文波、范永聪、冯娟娟 报告编写人：范永聪 报告审核人：赖世能 报告发布审批人：罗森文 中国电信广州研究院 网络运行质量测评实验室 2014年11月10日 重要声明： 本文档仅对指定对象发布，禁止任何其他人以任何形式使用（包括但不限于全部或部分的泄露、复制、或散发）！ 华为240V直流电源系统HVDC5000系统 测试分析报告 测试时间：2014年8月20日至8月22日 系统基本配置情况 序号 项目 详情 备注 1 型号 HVDC5000A 2 系统额定容量 1200A 本次测试只配8个模块，400A 3 模块型号 R24050G1 4 模块容量 50A(300V 50A 15KW恒功率) 浮充电压267V时，输出电流 56A 5 模块数 24个 本次测试只配8个模块 6 系统组成 1个交流输入屏，1个整流屏， 1个直流输出屏（非标配，是为移动336VDC定制的） 标配240V直流屏未完成安装。 系统测试完成后，对标配直流屏进行了外观及结构检查。 图1 华为240V直流电源系统HVDC5000系统实物图 系统设置情况 序号 项 目 设 置 值 设置范围 1 输入电压高告警值V 280V（默认） 60-300V 2 输入电压低告警值V 180V（默认） 60-300V 输入电压低告警值必须小于输入电压高告警值10V 3 输出电压高告警值V 290V（默认） 270-310V 4 输出电压低告警值V 210V（默认） 190-269V 5 电池欠压告警值V - 无专门的电池欠压告警 6 浮充电压V 270V 200-300V 7 均充电压V 282V 200-300V 8 充电电流A 0.1 C10 0.09-0.25 C10 9 绝缘度告警值 30KΩ 5.0-70.0 10 正负极母线压差告警V 无 无 11 历史记录存储条数 500条 500 12 监控模块失效后模块输出电压 监控模块设置值推迟60S 恢复默认输出电压270V 13 监控模块工作电压 12V 辅助电源从母排取电 外观及结构检查 序号 项 目 要 求 实 测 1 结构 是否合理，正负极是否明显区分，结构是否清晰 测试用直流屏为非标配的336V直流屏。 标配直流屏内部接线空间比较狭窄。 2 导电最小间隙 不小于12mm 标配直流屏符合要求 3 正负极熔丝排列 清晰，操作不易短路 测试用直流屏为非标配的336V直流屏，采用空开（400A）。 标配直流屏正负极熔丝排列太紧凑，建议前后错开。 4 裸露导电部分防护 是否做好绝缘，是否有挡板等防触摸保护 测试用直流屏和标配直流屏均符合要求 5 直流屏、整流屏间连接方式及导体连接情况 采用母线 测试用直流屏和标配直流屏均符合要求 过流保护方式 序号 项 目 要 求 实 测 1 输入 每一个整流模块输入应有独立的断路器。 符合要求。 2 输出 输出全程正负极各级都应安装过流保护器件进行保护。所采用的断路器或熔断器都应与系统的直流电压相适应。 符合要求。 配电屏配置输出路数 测试用直流屏无总空开，6路400A空开。 标配直流屏无总熔丝，10路400A负载熔丝（正负极均有）。 对地悬浮方式检查 序号 项 目 要求 实测 1 正极对地 系统输出应与地、机架、外壳电气隔离。 符合要求 2 负极对地 符合要求 3 接地标识 系统应有明显标识标明该系统输出不能接地。 测试样机无 主要性能测试 1）功率因数、效率及输入电流谐波 负载率 输入有功功率（KW) 输入视在功率(KVA) 功率因数 输出 电压(V) 输出 电流(A) A相 THDi(%) B相 THDi(%) C相 THDi(%) 效率(%) 空载 0.463 0.747 0.062 271.13 0 / / / / 10% 13.019 15.216 0.855 270.73 44 14.22 14.61 13.86 91.49 20% 25.253 26.417 0.956 270.35 88.16 6.278 6.748 6.438 94.38 30% 36.745 37.52 0.979 270.14 129.5 4.485 4.534 4.481 95.21 40% 49.873 50.436 0.989 269.94 176.62 3.701 3.736 3.67

40180H电源机柜

华为240V高压直流系统解决方案 华为技术有限公司 目录 HVDC5000组合式系统01 HVDC5000分立式系统03 HVDC5000整流模块……………………05 HVDC5000监控单元……………………07 指 标 HVDC5000 组合式系统 产品简介 HVDC5000为室内型系统电源，即AC/DC Power System ，给240V 系列的通信设备进行供电。 HVDC5000 系统电源采用240V/15kW 电源模块，组成系统后最大输出功率为180kW 。 应用场景  中型数据中心，IDC机房  容灾备份中心  网络数据中心 特性与价值 高可靠  260-530Vac超宽输入电压范围，40 -70Hz超宽输入频率范围， 延长电池寿命，适应恶劣电网环境  具备绝缘监测功能，实现在线监测系统输出母线及支路绝缘状态  系统配置7 英寸触摸彩屏，全面监测和显示系统运行状态，故障 自动告警 绿色节能，环境友好  系统效率可达96.5% ，有效降低HVDC系统与制冷设备的能耗  高功率因数，低谐波含量 高可用性  高功率密度 180kW系统仅占地0.36m2 ，相比业界HVDC节约占 地20%以上  整流模块支持热插拔，按需扩容，易于维护 组合式系统 30-180kW  智能电池管理，充电限流、自动调压、电池容量计算、温度补偿、 电池在线测试，延长电池寿命，节约客户维护成本 1 产品规格参数 产品规格参数 产品类别 HVDC5000 组合式系统 尺寸 2000mm(高) ×600mm(宽) ×800mm(深) 容量 30-180kW(2~12个 15kW整流模块) 制冷方式 自然风冷 系统指标 维护方式 支持前、后维护 走线方式 上进线，上 出线 安装方式 落地安装（防静电地板安装，地面安装） 防护等级 IP20 输入模式 三相四线制/三相五线制 输入电压 260VAC ～530VAC ，额定220/380VAC 交流配电 输入频率 40~70Hz, 额定 50Hz/60Hz 输入容量 1×400A/3P （MCCB ） 防雷 20kA/40kA ，8/20μs 输出电压 200~300VDC满载输出, 默认输出267.5VDC 额定输出功率 30-180kW 直流配电 电池支路 2路400A/2 P直流断路器/熔丝 负载支路 2路400A/2P直流断路器/熔丝 s 防雷 10kA/20kA ，8/20μ （可选） 输入电压 三相三线 ，260VAC ～530VAC ，额定220/380VAC ，600VAC输入不损坏模块 输出电压 200~300VDC ，默认输出267.5VDC 输出功率 15kW 整流模块 尺寸 83mm （高）× 206mm （宽）× 470mm （深） 重量 <10kg 功率因数 ≥0.99 THD
