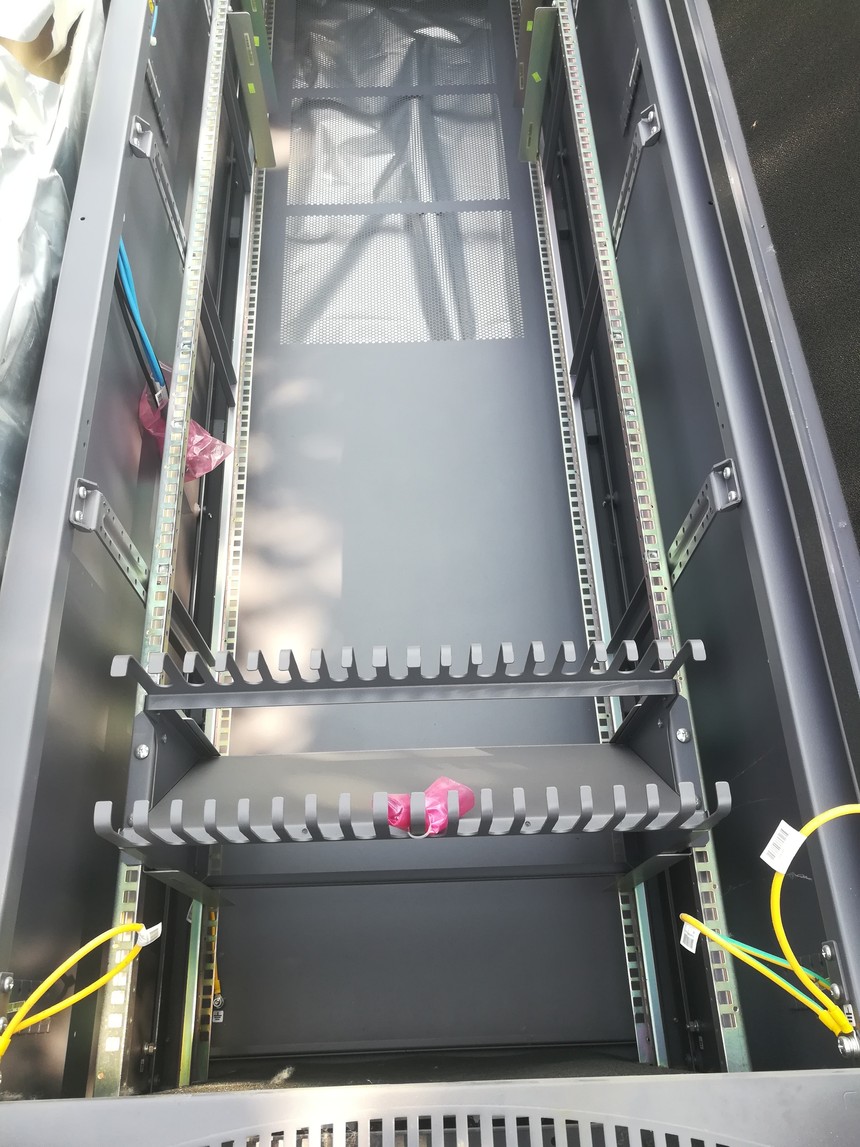

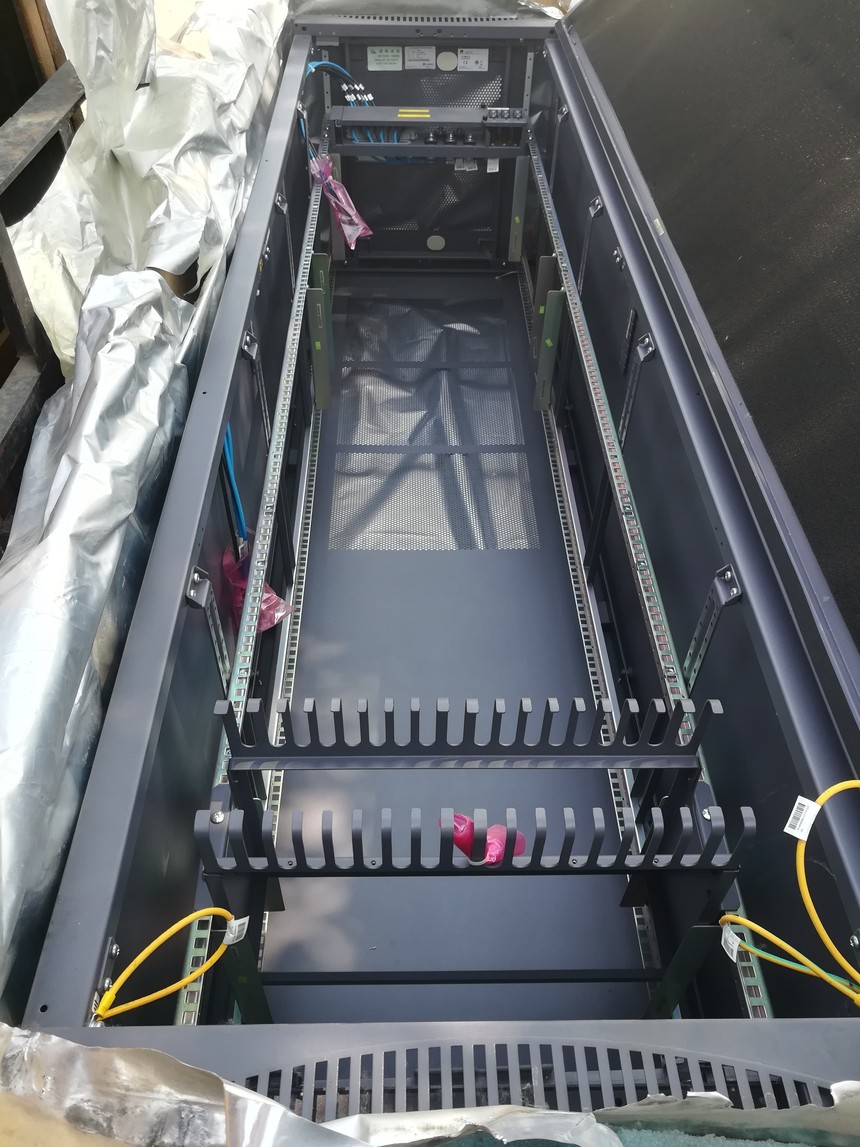

华为MA5680T-OLT机柜,华为5680T 2.2米600x600

主控板

SCUN：系统主控板，同时提供4GE光上行

9、10

SCUL：系统主控板

业务板

OPFA：提供16路P2P FE光接入

1～8、11～18

GPBC: 提供4路GPON接入

GPBD：提供8路GPON接入

EPBC：提供4路EPON接入

EPBD：提供8路EPON接入

TOPA：TDM接口板，配合扣板可支持16E1或2*STM-1

CSPA：Native TDM转CESOP，面板无接口

SPUB：MPLS业务增强处理板，面板无接口

以太网级联及上行板

ETHB：提供8*GE光接口

1～8、11～18

SPUA：提供8*GE+2*10GE光接口，支持层级QoS

上行板

GICF：提供2*GE光接口

19、20

GICG：提供2*GE/FE电接口

X1CA：提供1*10GE光接口

X2CA：提供2*10GE光接口

X2CS：提供2*10GE光接口，支持同步以太

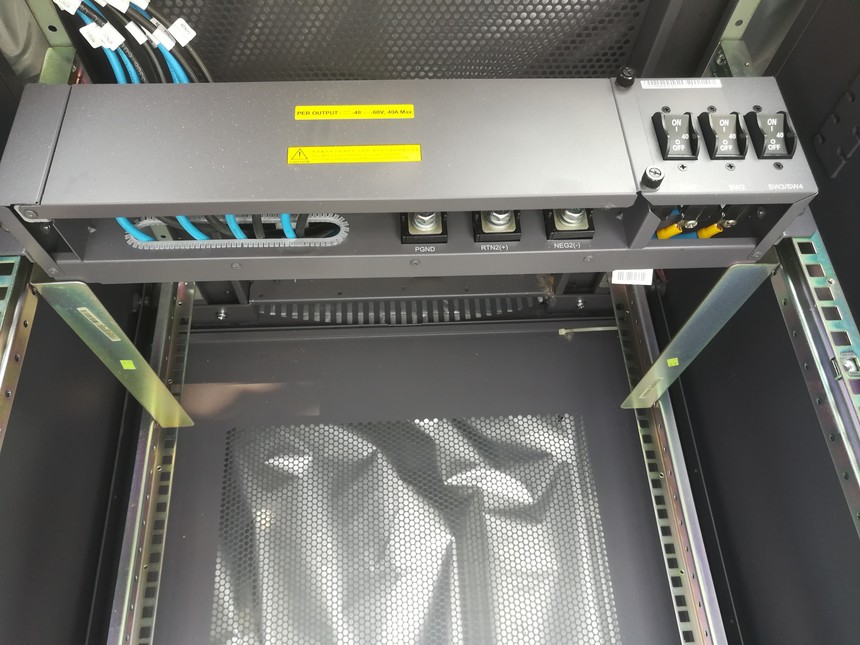

电源接入板

PRTE：电源接口板

21、22

时钟板

BIUA：BITS接口板，提供时钟处理功能

0

ETSI业务框尺寸（带挂耳）

530mm×275.8mm×447.2mm

1420W

7kg

ETSI业务框尺寸（不带挂耳）

490mm×275.8mm×447.2mm

19英寸业务框尺寸（带挂耳）

482.6mm×275.8mm×441.7mm

1420W

7kg

19英寸业务框尺寸（不带挂耳）

442mm×275.8mm×441.7mm

工作环境温度

-30℃～+60℃

工作环境湿度

5%RH～95%RH

气压环境

54kPa～106kPa

供电方式

直流供电

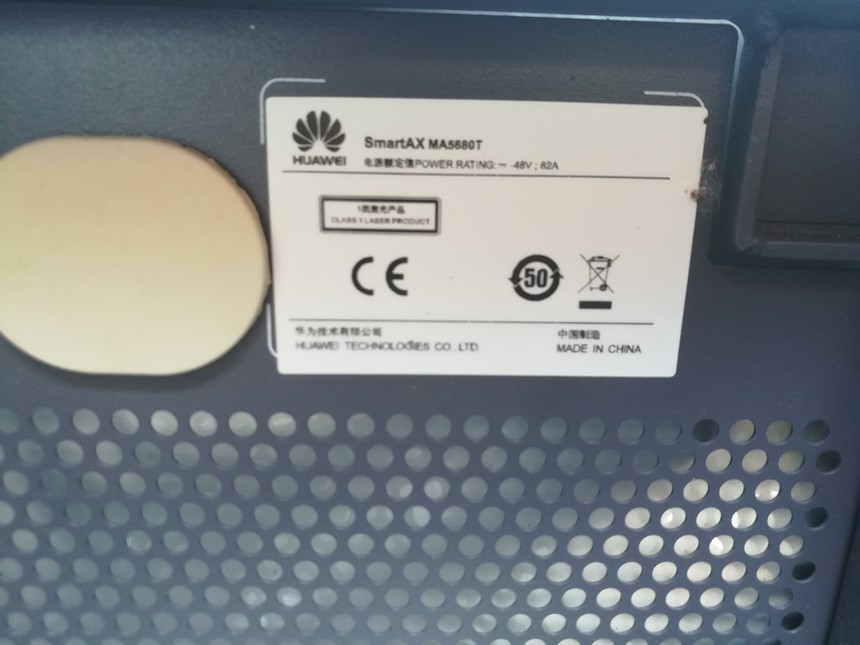

额定电压

-48V DC

工作电压范围

直流供电：-72V ～-35.4V DC(-48V DC供电时）
