中恒IMPS-B10200室内壁挂通信电源机柜，中恒48V60A高频开关电源

中恒IMPS-B10200室内壁挂电源柜48V60A通信机柜
           该电源系统是专为小容量系统而设计的，采用一体化壁挂式或嵌入式安装方式。根据安装场景，主要分为室外壁挂用小型电源系统、室内用壁挂小型电源系统及嵌入式小型电源系统，适用于综合接入、室内分布等多种应用场景。

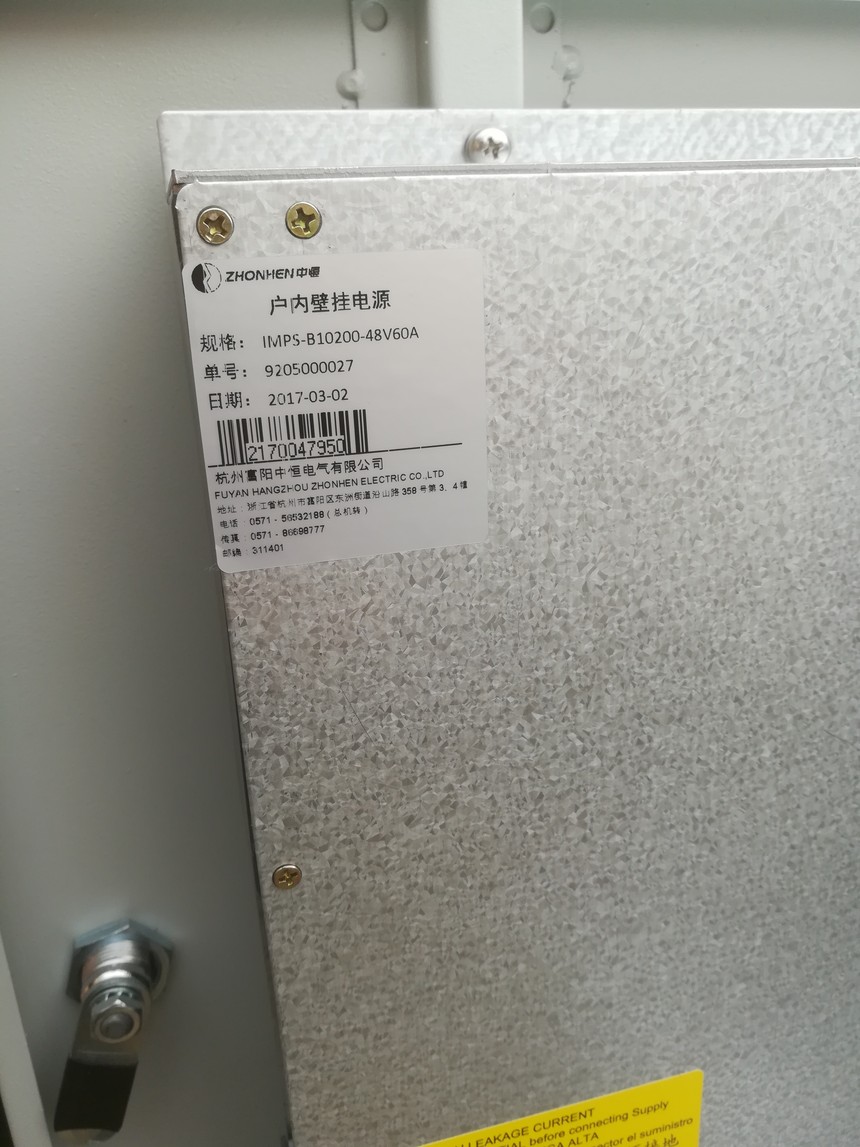

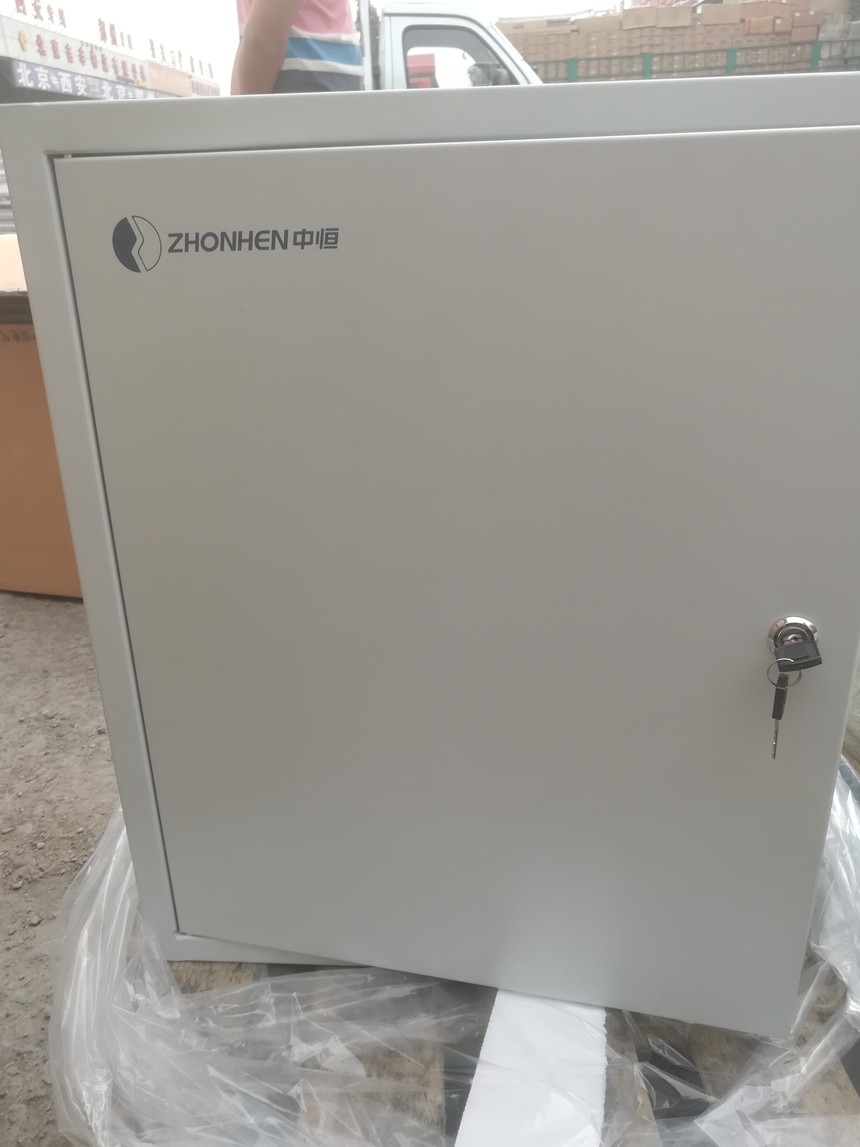

中恒IMPS-B10200室内壁挂通信电源机柜

中恒/伊顿IMPS00200技术信息交流输入：单相三线制

标称： 1? 220V，50/60HZ

电压范围： 1? 90-300V （175-275V RRC）

频率范围： 45-66 HZ

保护： 过载、短路保护

防雷： C 级防雷及告警 385V 15～20KA（8/20μS）

符合YD5098 标准要求，防雷器件YD/T1235 标准要求

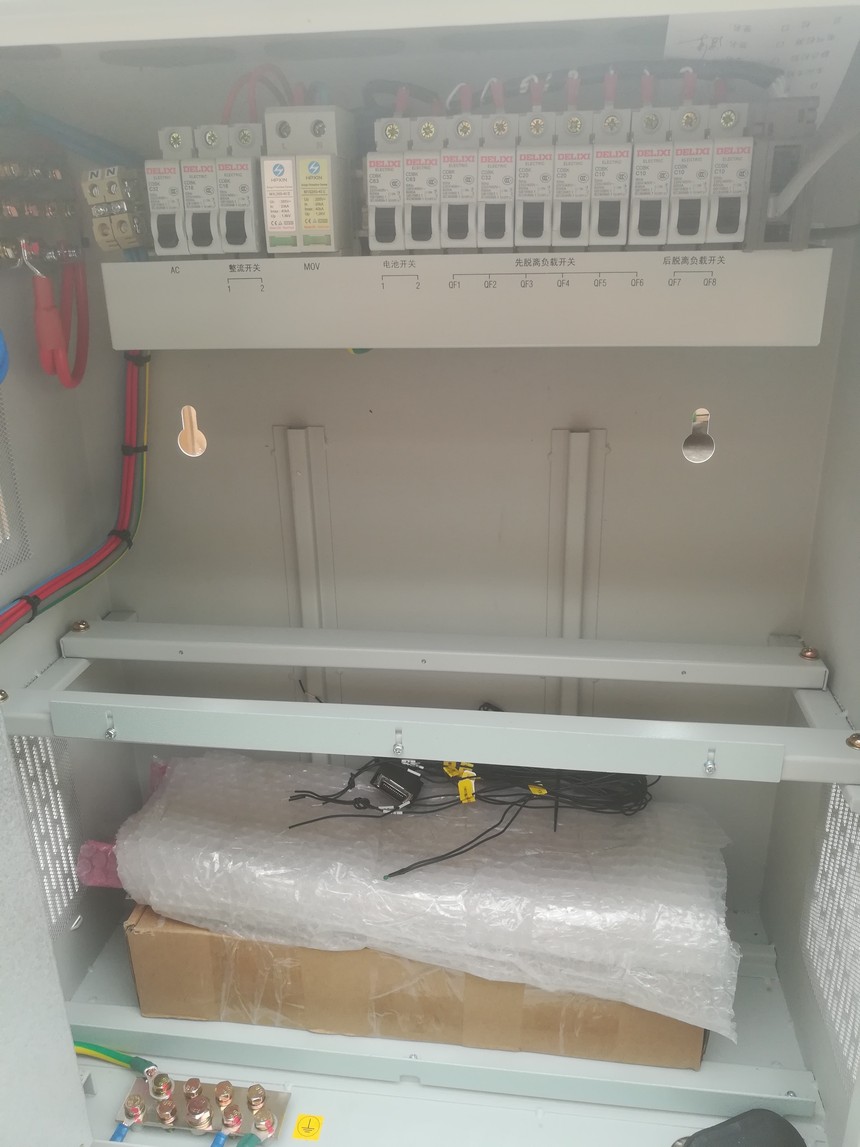

中恒/伊顿IMPS00200输出

输出分路过载和短路保护；任一路MCB 故障自动产生声光告警，标准二次下电功能（先

脱离次要负载后脱离电池）脱离电压和重接电压可任意设置。

分路缺省配置：次要负载分路： 4*32A

重要负载分路：3*32A、2*16A

电池小型断路器： 2*100A

注：全采用小型断路器MCB

中恒/伊顿IMPS00200系统参数

配置整流器： ZHR481800GIM，智能风冷 48V *整流器介绍请见后

单机可达系统容量：112.5A、225A @48V （APR48-3G）；180A @48V（APR48）

效率： >90%

启动冲击电流：≤输入电流有效值的120％

负载效应： ＜±0.5%

负载效应超调量：≤±1%（恢复时间＜100μS）

源效应： ＜±0.05%

开关机过冲幅度：无过冲

稳压精度： ＜±0.5%

均流误差： ＜±5%（50％-100％RRC）

整流器输出具有限流限功率特性，限流范围30％-100％额定电流可设置

衡重杂音： <2mV

峰-峰值杂音： <200mV

环境要求

环境温度：范围：-10℃～+50℃（额定输出）、-４0℃～+７0℃（可运行温度）

相对湿度： <95%(不结露)

海拔高度： <2000m （大于2000m 降容使用）

灰尘： <1mg/m3

振动： 以 1.5m/s 2 5-100Hz，连续作用于任何方向

注：以上根据整流模块不同，相应参数有所不同。

中恒/伊顿IMPS0020048V60A嵌入式通信机电源

中恒/伊顿IMPS00200电源系统是专为小容量系统而设计的，采用一体化壁挂式或嵌入式安装方式。根据安装场景，主要分为室外壁挂用小型电源系统、室内用壁挂小型电源系统及嵌入式小型电源系统，适用于综合接入、室内分布等多种应用场景。

该中恒/伊顿IMPS00200系统具有以下特点：

1.极宽的交流输入电压范围

2.灵活的模块化设计，系统扩容方便快捷

3.预置典型配置软件

4.安装灵活多样

5.快速更换，不需手调

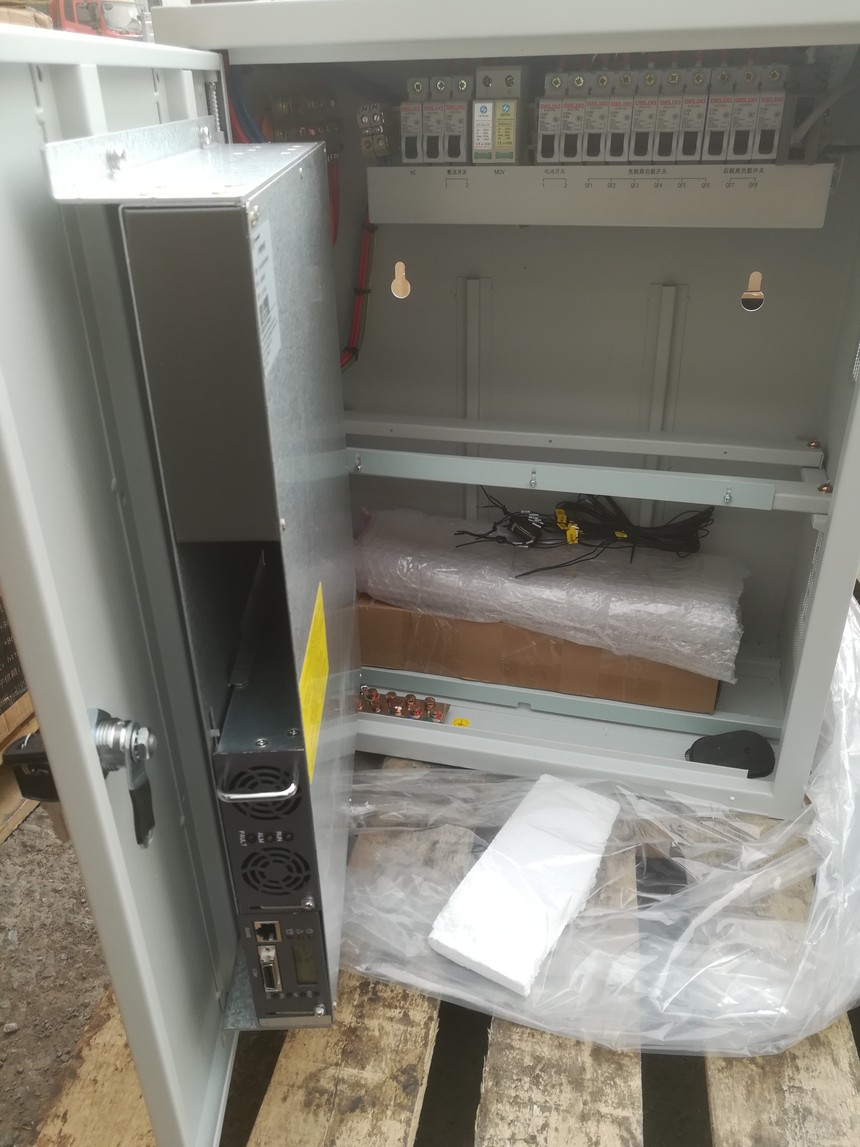

中恒IMPS-B10200室内壁挂电源柜48V60A介绍：

 交流输入：单相输入，C级防雷

 直流输出：63A及以下×6路

? 电池分路：63A×1路，带低压脱离保护

? 系统容量：48V/60A

? 系统重量：32kg（不含整流模块）
