爱立信T720G，爱立信交换机爱立信T720G，爱立信交换机 本文介绍 T720G™ 多住户单元MDU光纤网络单元ONU的安装信 息。其受众为负责T720G安装的现场工作人员。
EDA 1500 TM
产品线包括BLM 1500 千兆比无源光网络 GPON光线路终端 OLT、EntriView 网元管理器系统 EMS 和 T-Series ONU光纤网络单 元 。
1.1 修改历史
修订修订修订修订 修改总结修改总结修改总结修改总结 A T720G ONU 2.0版本的初始文档
1.2 体例
本文使用下列编排体例
体例体例体例体例
描述描述描述描述
超链接
正文文字以高亮的蓝色突出显示时表示是一个超链接。在这份文件 电子版中点击该文字便会跳转到关于这个题目的相关信息。
用户输入用户输入用户输入用户输入
以粗体 Courier 字体显示的文本表示必须由用户通过键盘手动输入 输入才能发出命令。
输出信息
以 Courier 字体显示的文本表示响应用户操作的显示在屏幕上的输 出文本或作为一个告警或事件消息的结果。 物理规范
外观尺寸
高44.5 mm
宽 • 482 mm带安装架 • 443 mm不带安装架 深295 mm
重
3.7 kg

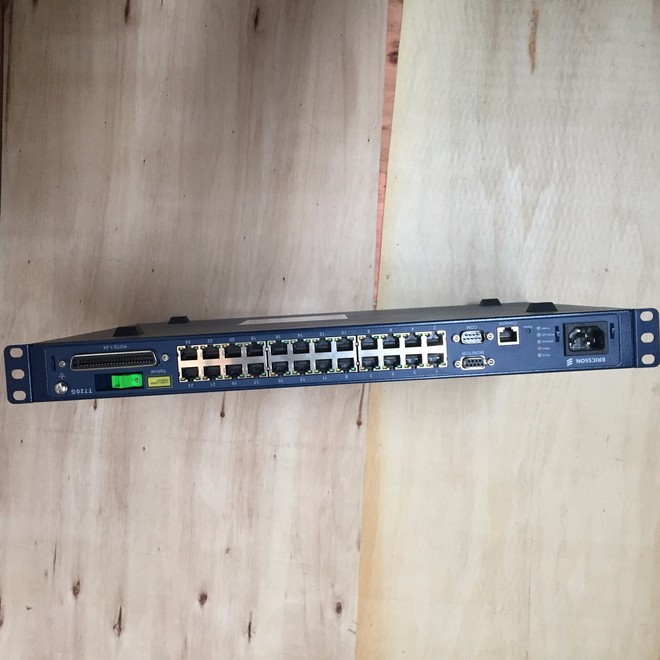

物理接口物理接口物理接口物理接口

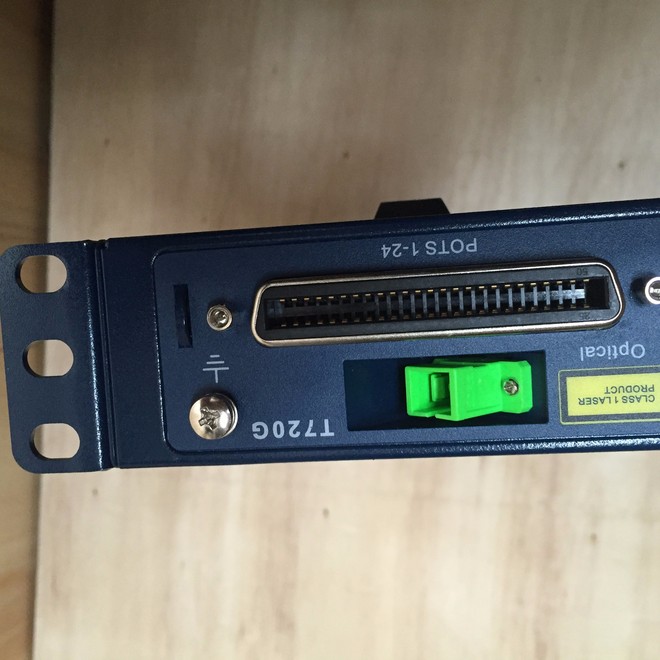

PON
SC/APC光接头
快速以太网
T720G-24:24个 100Base-TX自感应快速以太网端口 使用RJ-45接头
T720G-16:16个 100Base-TX自感应快速以太网端口 使用RJ-45接头
POTS
T720G-24:使用 RJ-21 接头的24线 POTS 端口
T720G-16:使用 RJ-21 接头的16线 POTS 端口
COM
带 DB-9 (RS-232)公接头的通信端口采用DTE引脚 定义
MONITOR
带DB-9母接头的显示屏端口
控制台
采用 RJ-45 接头的控制台端口
复位按钮
控制台端口旁边的嵌入式硬件复位按钮
电气规范电气规范电气规范电气规范
输入电源
操作范围100-240 V AC/50-60 Hz平均值25 W 最高功耗<52 W
环境规范环境规范环境规范环境规范
温度
-10°C 至 +55°C (操作温度) -40°C 至 +70°C (存储温度)
湿度
相对湿度10%至 90%无冷凝操作和存储
气压
86 kPa 至 106 kPa (操作和存储)
|
