艾默生PSM-D21监控模块设计特点

（1）．PSM-D21监控模块采用模块化设计，插槽式结构使系统具有良好的可维护性。

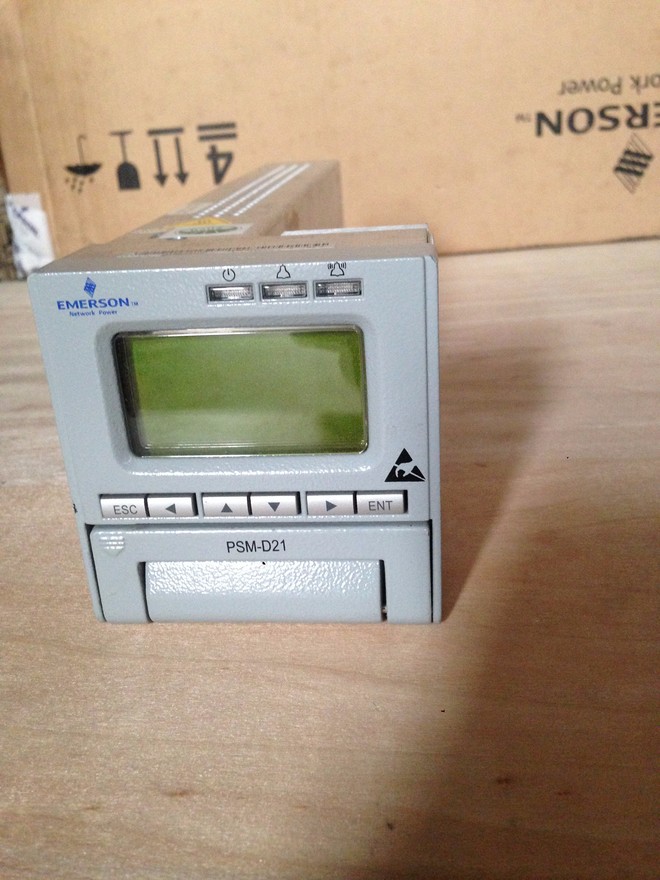

（2）．采用有背光的大屏幕点阵液晶显示器，全中文显示，具有良好的人机界面。除完成常规的测量数据、电源系统运行状态的实时显示外，还提供各种菜单、信息提示，真正实现人机对话式操作。

（3）．操作键盘可方便地设置系统的各种控制数据，对系统实施人工管理。

（4）．系统通过声光告警和显示屏提供系统各种工作状态、故障类型和故障部位指示。

（5）．PSM-D21监控模块的软件采用开放式设计，用户可根据需要在数据范围内设置系统的有关数据。

2.2 PSM-D21监控模块的主要功能

(1)、显示功能

    监控模块可在其液晶显示屏上分屏显示系统各种运行信息，如交流输入电压、直流输出电压/电流，电池的均/浮充状态等。

(2)、参数设置

    可通过键盘和显示屏输入、修改电源系统的工作参数。参数设置分为用户级和维护级设置。在用户级，用户可根据实际情况，自行修改一些常用的、可更改的工作参数，这些设置会立刻生效；而在维护级，维护人员可修改电源系统的核心参数，必须复位系统，这些设置方能生效。用户级和维护级设置有分别有相应的操作密码。

(3)、控制功能

   PSM-D21监控模块根据系统的运行状态，对被监控对象发出相应的动作指令，主要包括：

a．改变整流模块的限流点（12A/25A两档限流）；

b．控制整流模块的开/关机状态和均/浮充状态；

c．二次下电和电池欠压保护等。

   PSM-D21监控模块可以根据采集到的数据自动控制外，具有控制权限的用户也可以通过键盘直接键入相应的动作命令。

(4)、告警功能

   PSM-D21监控模块可以根据采集到的数据，对系统交直流配电开关量、模拟量、电池运行状态进行监控，并综合相关信息进行告警处理。
