1.ZXDU68 B301电源介绍

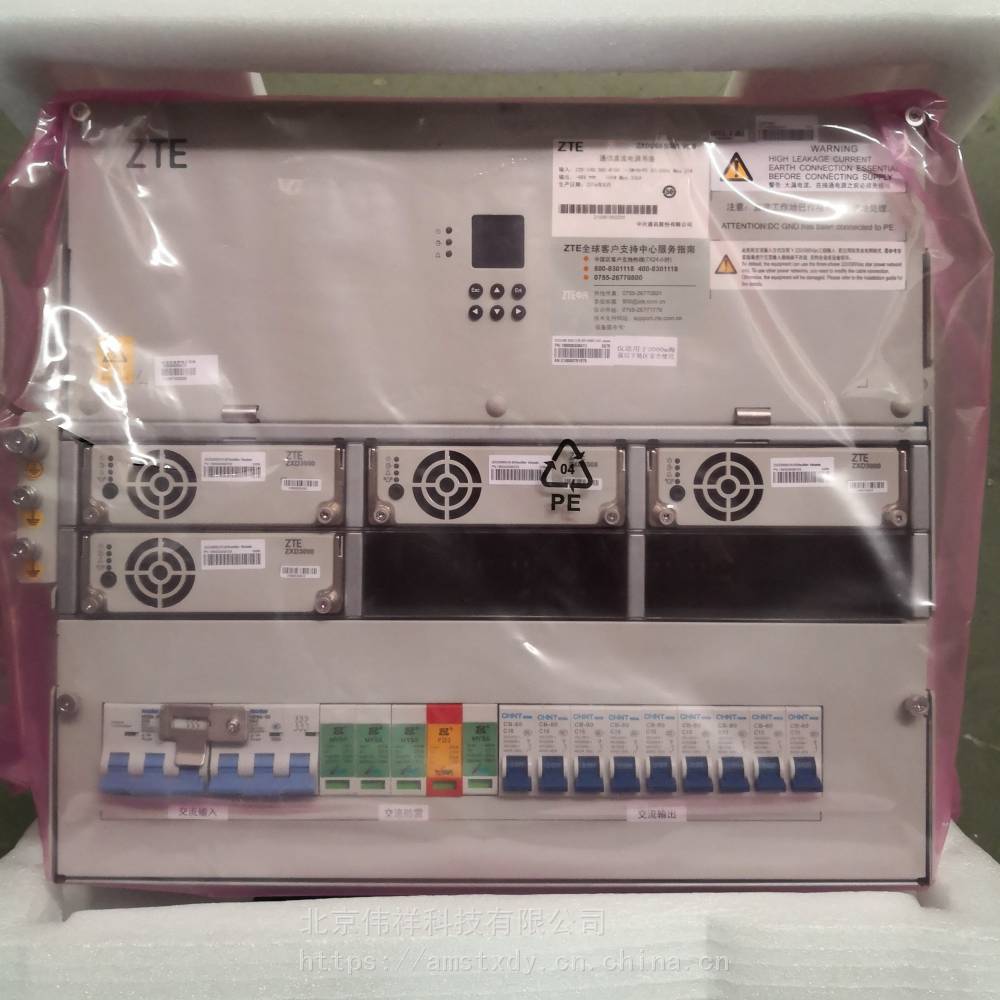

ZXDU68 B301嵌入式电源是中兴公司设计的全新一代-48V/300A通信电源系统，ZXDU68 B301采用14U高设计，支持标准19英寸机柜安装。系统标称输出电压：-48V，标称输出电流：300A.

2、ZXDU68 B301主要特性

可实现4个租户共站的场景；可单独计量每个租户的直流电量和用电比例；可实现多租户的分时下电功能；整流器峰值效率高达96.3%；额定负载条件下的效率≥95%；适用85VAC～295VAC的宽单相电压范围，电网适应性强；节能模式下，监控单元根据负载功率的变化自动休眠冗余的整流器或唤醒休眠中的整流器。休眠中的整流器功耗不大于4W，节省能耗；标配USB口，支持U盘批量设置参数、拷贝历史记录和升级程序；灵活的监控组网： 提供输入/输出干接点、RJ45以太网接口、RS232通信接口、RS485通信接口，满足Telnet、HTTP、FTP和SNMP组网需求。

3、ZXDU68 B301技术参数

产品版本号：ZXDU68B301系统容量：满配置6个ZXD3000（V5.5）整流器，额定输出功率18kW系统效率：峰值效率≥95.5%；额定负载下的效率≥94.5%MTBF：≥ 3.2×105 h交流配电输入制式：三相五线制（L1/L2/L3/N/PE）输入电压范围：额定相电压：220V；相电压范围：85V ~ 295V输入频率范围：45 Hz ~66 Hz大输入电流：96A交流防雷：C级交流输入：两路：2×63A/4P空开，手动机械互锁交流备用输出：九路：5×16A＋4×10A空开直流配电输出电压：-53.5VDC（-42VDC~-58VDC 通过监控单元连续可调）稳压精度：≤0.5%直流防雷：防雷通流量为Imax=15kA(8/20μs)电池输入：四路：4×125A空开直流负载输出（租户1）：LLVD1：1×125A＋1×16A＋1×6A空开BLVD：1×25A空开直流负载输出（租户2）:LLVD1：1×125A＋1×16A＋1×6A空开BLVD：1×25A空开直流负载输出（租户3）:LLVD1：1×125A＋1×16A＋1×6A空开BLVD：1×25A空开直流负载输出（租户4）:LLVD1：1×63A空开BLVD：2×10A空开工作环境工作温度范围：-40 ℃ ~ +75 ℃（ -40℃~+55℃满载输出）储存温度范围：-40 ℃ ~ +85 ℃海拔降载特性：0 – 2000 米：***额定功率输出；2000米以上： 海拔高度每升高100m，系统降低额定功率1%结构外形尺寸：14 U高/19英寸宽622mm × 483 mm × 360 mm（高×宽×深）重量：电源插箱约30kg（不含整流器）下接线、前维护。

产品特性

　　1紧跟国际通信电源技术发展的新动态,采用先进的电源控制技术和器件

　　2先进的模块化设计和自动均流技术,使系统容量可按N+1备份，方便扩容

　　3系统具有良好的电磁兼容性和极小的电磁辐射，极小的开机浪涌电流

　　4全智能设计，配置有几种监控单元，具有三遥（遥测。遥信和摇控）功能，实现计算机管理，可以通过与远端中央监控中心通信，实现无人值守，符合现代通信技术发展的要求

　　5电源控制技术与计算机技术有极结合，可以实时监测和控制整流器，交/直流配电的各种参数及状态；

　　6采用三相电网电压输入，也可采用单相电压输入，具有极宽的输入电压范围（80vac-300vac），适用于不稳定的地区

　　7在市电断电情况下，有蓄电池应急供电。并具备市电，油机供电自动切换功能；

　　8可根据需要配置2-10个整流模块

　　9蓄电池自动管理，采用全并联浮充方式给通讯设备供电，监控单元自动测量蓄电池的充放电电流，并控制整流器对蓄电池进行浮充和均充

　　10二次下电功能。当系统转为蓄电池供电时，根据负载不通的重要程度，建负载分两组切除。当电池电压低于一次下电电压时，发出光告警，并切断次要负载，一保证重要的负载有较长的工作时间；当电池电压低于二次下电电压是，发出光告警。并切断重要负载，保护电池不被过度放电。

　　11采用多级防雷技术，使整机具有很高的可靠性

　　12挺交流辅助输出

　　13系统发生故障时，监控单元将发出光告警，并向远端中央控制室传到告警信息；同时，可以通过BP自动台将告警信息以数字形式发到BP机上

　　14采用液晶显示屏，以文字和图形方式显示系统信息

　　15配电方式灵活：可根据客户要求配置为上下出线

　　16采用抽屉式结构，便于运输，安装和维护

　　17采用智能风冷方式，整个系统具有极低的噪音

　　18系统具有很高的可靠性,mtbf≥200,000h

　　19整流器超小设计，功率密度高
