全新 华为BTS3900室内一体化传输设备 机柜660*690*1350mm

全新 华为BTS3900室内一体化传输设备 机柜660*690*1350mm

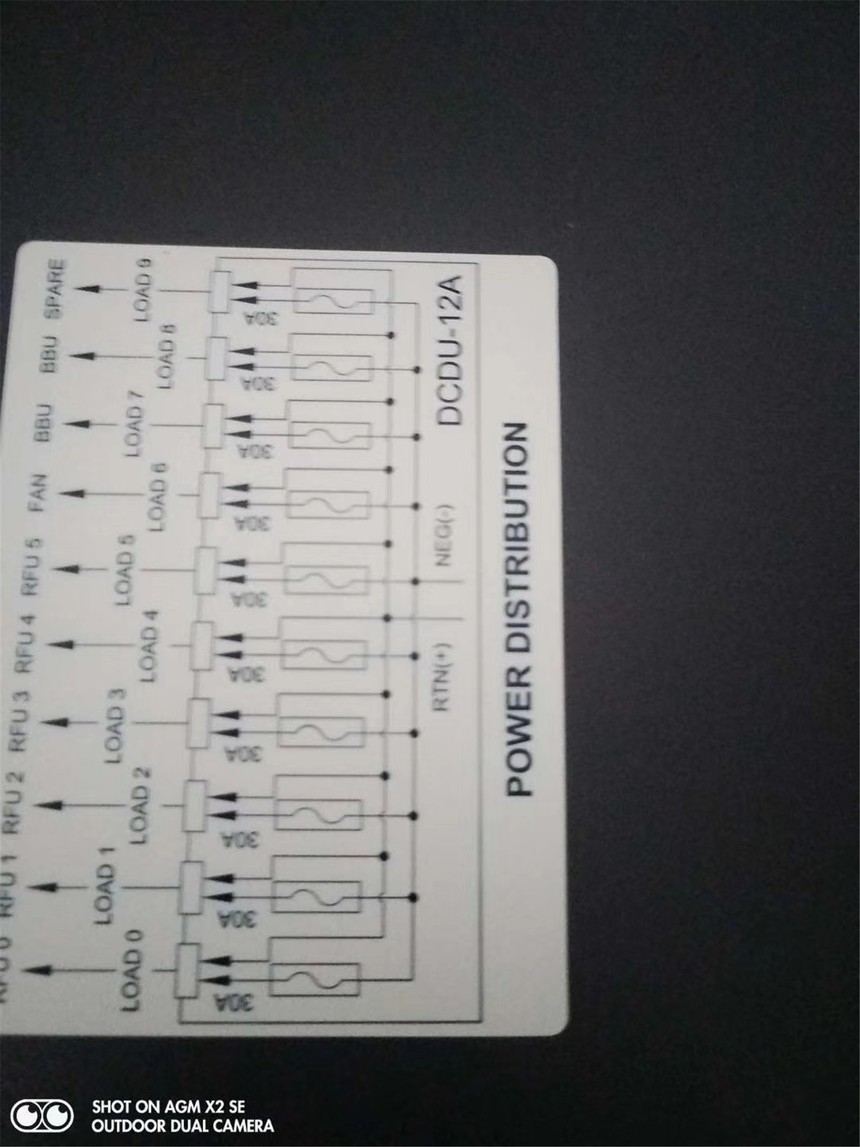

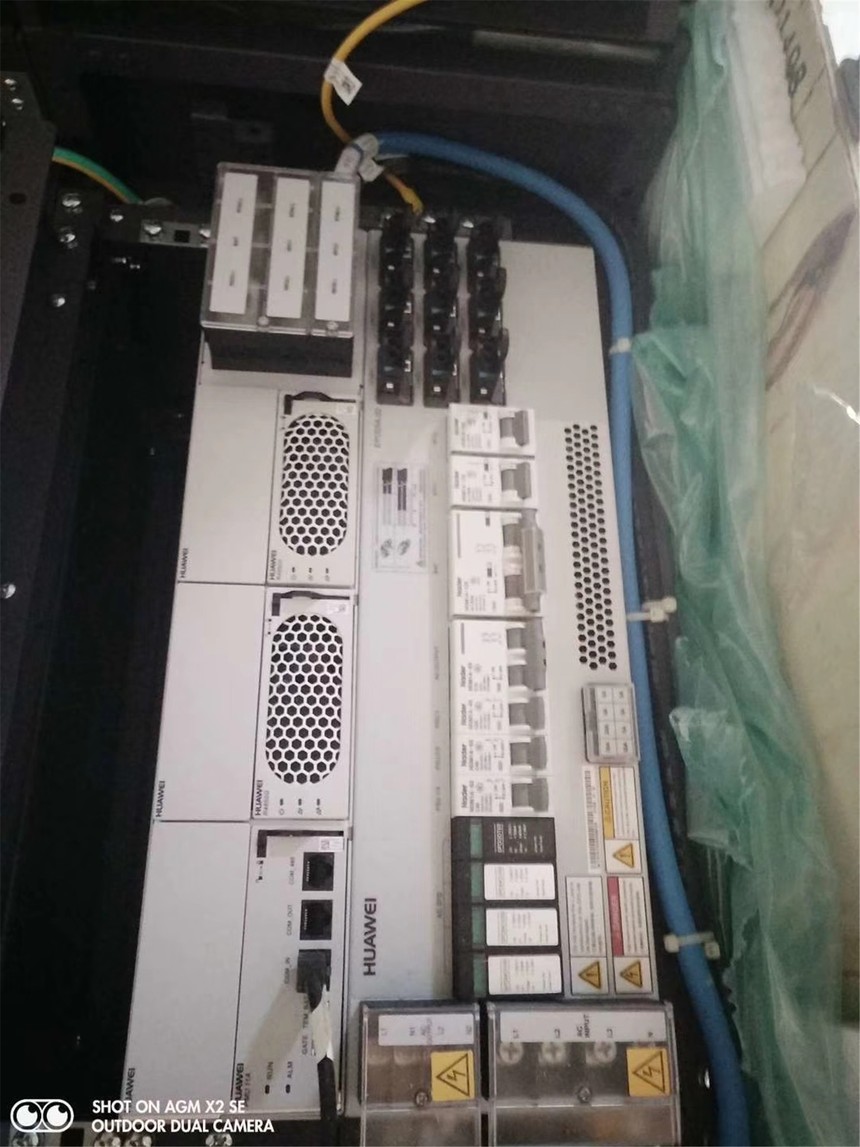

BTS3900的产品特性先进的平台化架构BTS3900基于统一的硬件平台,通过不同的软件配置,可支持GSM制式、支持向LTE(LongTermEvolution)的平滑演进。射频模块双工器和TRU合一,提高射频部件集成度。支持PGSM900MHz全频段,DCS1800MHz高45MHz子频段和低45MHz子频段。容量大工作在GSM制式,单机柜支持S12/12/12,双机柜支持S24/24/24。传输共享CPRI接口共享,GSM和UMTS的CPRI接口数据能够支持在相同的物理光纤上复用,节约CPRI接口数量。 灵活的时钟与同步方式上级时钟同步,从Abis接口提取时钟,缺省选项。支持clockoverIP时钟方式,在基站侧无需增加新硬件,软件升级即可支持从IP传输网络上获取时钟,为IP传输提供了高性价比的时钟解决方案。具有时钟锁相、跟踪、记忆功能,并支持自由振荡的时钟同步方式。同步时钟工作在保持状态(自由振荡)时,常温下可保证系统连续正常工作时间90天以上。组网能力支持星型、树型、链型和环型组网等多种组网方式。支持FlexAbis组网方式。工作在GSM制式时,支持Abis传输优化功能。低功耗BTS3900采用创新的功放和功耗管理,减少了机房、能源等资源占用,构建绿色通信网络。BTS3900硬件结构BTS3900硬件结构(-48V)BTS3900(-48V)机柜的外部输入电源是-48VDC,外部电源直接接入DCDU-01模块,再由DCDU-01模块给机柜内各部件进行直流电源分配。BTS3900(-48V)机柜包括:MRFU模块、BBU、DCDU-01模块和FAN模块,机柜的空余部分还可以选配3U的用户设备。BTS3900硬件组成BTS3900硬件包括:BBU3900设备及模块MRFU(MulticarrierRadioFilterUnit)多载波射频滤波单元DCDU(DirectCurrentDistributionUnit)-01直流配电单元FAN风扇模块BBU3900单板主要包括:GTMU(GSM主控传输板)UTRP(扩展传输板)UPEU(电源与环境监控单元)UEIU(环境接口板)UELP(通用E1/T1防雷保护单元)UBFA(风扇单元)等功能单板BBU3900功能BBU3900是基带处理单元,提供与BSC/RNC和射频模块连接的物理接口,集中管理整个基站系统,包括操作维护和信令处理,并提供系统时钟。BBU3900的主要功能包括:提供与BSC/RNC通信的物理接口,完成基站与BSC/RNC之间的信息交互。提供与射频模块通信的CPRI接口。提供USB接口。安装软件和配置数据时,插入USB存储盘,自动软件升级。提供与LMT(或M2000)连接的维护通道。完成上下行数据处理功能。集中管理整个DBS3900,包括操作维护和信令处理。提供系统时钟。BBU3900GSM单板配置原则BBU3900GSM单板主要包括:GTMU、UBFA、UPEU、UEIU、UELP单板名称选配/必配最大配置数槽位配置限制GTMU必配1Slot5和Slot6只能配置在Slot5和6UBFA必配1UBFA只能配置在FANUPEU必配2PWR1或PWR2单个UPEU,优先配置在PWR2UEIU选配1PWR1——UELP选配2Slot0或Slot4E1少于4路时,配置1块,安装在Slot0槽位;大于4路小于8路时,配置两块,安装在Slot0和Slot4槽位;大于8路时,需要配置SLPU,UELP安装在SLPU中。BBU3900GSM典型配置BBU硬件单板--GTMU单板硬件GTMU(GSMTransmission&Timing&ManagementUnitforBBU)单板是BBU3900中的GSM基本传输及控制功能实体,提供基准时钟、电源、维护接口和外部告警采集接口,控制和管理整个基站主要功能:提供GSM网络的OM管理功能,包括故障管理、配置管理、性能管理和安全管理等和对风扇及电源模块的监控。提供4路E1/T1端口,1路FE()电口和1路FE光口。提供6路与射频模块通信的CPRI接口,支持双模应用时双模信号汇聚功能。处理时钟信号,为GSM各业务单板提供统一的时钟。提供网口,用于终端维护。提供时钟输出,用于测试。GTMU单板端口说明:单板接口类型对应线缆说明GTMUCPRI0~CPRI5SPF连接器BBU与RRU间的CPRI接口光纤与射频模块互连数据传输接口,支持光、电传输信号的输入、输出。ETHRJ45连接器调试串网口近端维护和调试。FE0RJ45连接器网线采用网线形式与机房内路由设备连接,传输网络信息。FE1DLC连接器光纤采用光纤形式与机房内路由设备连接,传输网络信息。USBUSB连接器—采用U盘自动进行软件升级。
